Der Phantom kann mit einem Controller im Control-Modus oder ohne Controller im Stand-alone-Modus
bedient werden.
Steuer-Modus
Wenn das Licht der Anzeige brennt bedeutet dies, dass der Phantom arbeitet.

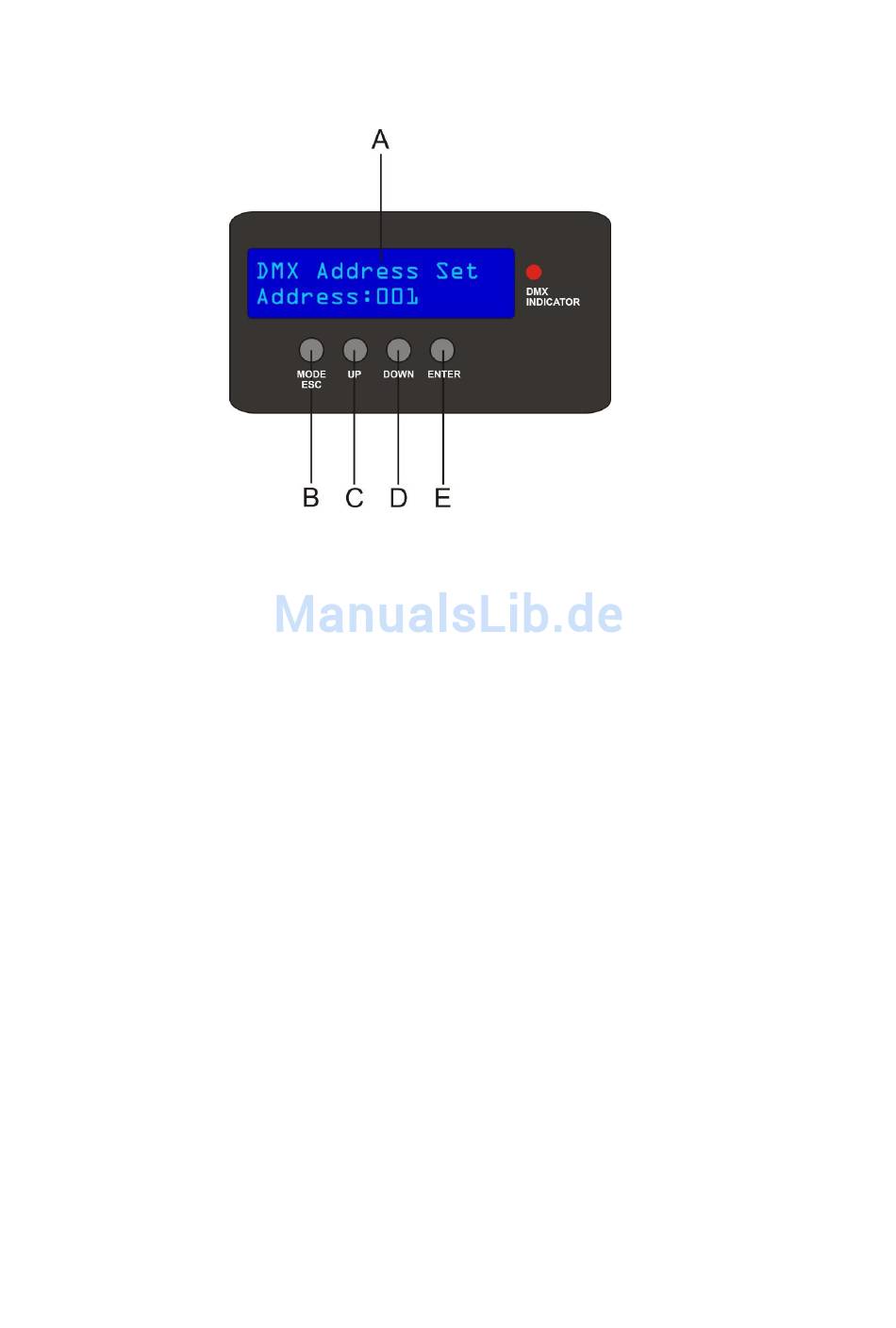

A. LCD Display
B. MODE Taste
C. Up Taste
Steuer-Modus
Die Movingheads sind individuell an eine Datenverbindung adressiert und an den Controller
angeschlossen.
Die Movingheads reagieren auf das DMX-Signal des Controllers. (Wenn Sie die DMX-Adresse auswählen
und sichern, zeigt der Controller die gesicherte DMX-Adresse das nächste Mal an.)
DMX-Adressierung
Die Steuereinheit auf der Vorderseite der Basis ermöglicht Ihnen die Zuweisung der DMX-Scanneradresse,
das ist der erste Kanal von dem der Phantom auf den Controller reagiert.
Bitte denken Sie daran, wenn Sie den Controller benutzen, dass das Gerät 38 Kanäle hat.
Wenn Sie mehrere Phantoms einsetzen vergewissern Sie sich, dass die DMX-Adressen richtig eingegeben
sind. Deshalb sollte die DMX-Adresse des ersten Phantom 1(001) sein; die DMX-Adresse des zweiten
Phantom sollte 1+38=39(039) lauten; die DMX-Adresse des dritten Phantom sollte 39+38=77(077) sein, etc.
Stellen Sie bitte sicher, dass Sie keine sich überschneidenden Kanäle haben, damit jeder Phantom richtig
gesteuert werden kann.
Wenn zwei oder mehrere Phantom gleich adressiert sind, laufen Sie auch gleichzeitig.
Wenn Sie Adressen eingeben möchten, lesen Sie bitte die Hinweise unter "Adressierung"
Steuerung:
Nachdem alle Phantom Movingheads adressiert sind, können Sie diese über ihren Lightcontroller steuern.
Hinweis: Nach dem Einschalten stellt der Phantom automatisch fest ob DMX 512-Daten empfangen
Wurden oder nicht. Wenn am DMX-Eingang keine Daten empfangen wurden, blinkt die "LED "
auf der Steuereinheit nicht.
Das Problem könnte folgende Ursache haben:
- Das XLR-Kabel des Controllers ist nicht am Input des Phantoms angeschlossen.
- Der Controller ist ausgeschaltet oder defekt, das Kabel oder der Anschluß ist defekt, oder die
Signalkabel sind vertauscht und im Input-Anschluß.
Hinweis:
Es ist notwendig, einen XLR-Endstecker (mit 120 Ohm) an den letzten Movinghead
anzuschließen, um eine einwandfreie Übertragung innerhalb dieser Datenverbindung zu gewährleisten.
D. Down Taste
E. ENTER Taste
12
Abb. 7
