Inhaltszusammenfassung für SHOWTEC 50461

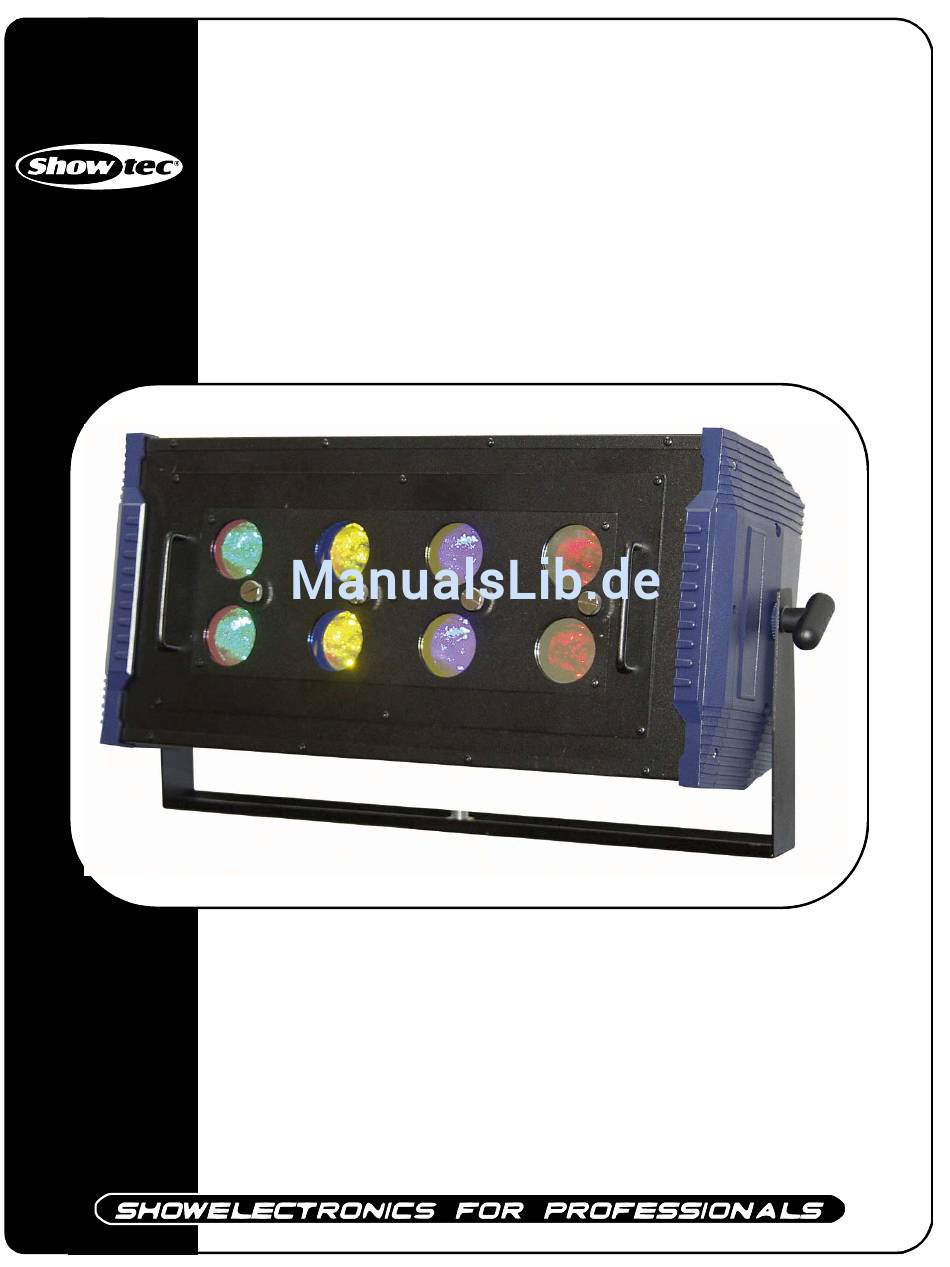

- Seite 1 Compact Light ORDERCODE 50461...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Compact Light Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..……………. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Geräteübersicht Frontseite…………………………………………………………………………..…..Geräteübersicht Rückseite ………………………………………………………………………..…..…..… Installation................…...……………………………………..…... Installation............………………………………………..………....… Aufstellung und Bedienung..............…..……………………………….… Bedienung……………...............……….………………………….… - Chase-Modus...................……………………..……..- Empfangs-Modus...............…..……..………………. - Separat und Parallel...................…………………..- Link-up (Verbindung)....................………..Wartung..................………..………….…….……………..Fehlersuche..................………………….…………………..Technische Spezifikationen..............…...…….…….……………….…. -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Vor Befüllen des Tankes vom Netz trennen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten... -
Seite 5: Bestimmungsgemäße Verwendung
Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! • Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler . -
Seite 6: Gerätebeschreibung

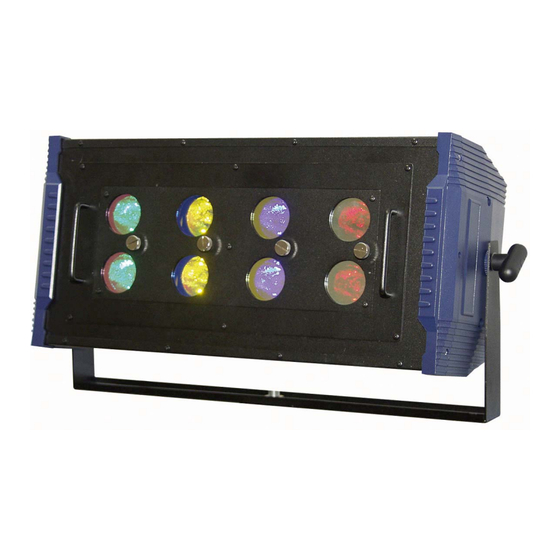

GERÄTEBESCHREIBUNG Features Der Compact Light ist ein kompaktes Bühnenlicht von Showtec. • 4-Kanal-Chaser mit 16 eingebauten Programmen • 4-Kanal DMX-Dimmer-Pack mit 4 individuellen DMX-Adressen • MIDI und DMX-Input sind wählbar • Als 1-Kanal oder 4-Kanal Dimmer-Pack einsetzbar • Farbeffekte Rot, Blau, Grün und Gelb •... -
Seite 7: Geräteübersicht Rückseite
Rückseite Compact Light 1) Channel LED’s: Zeigt die Aktivität der entsprechenden Kanäle. 2) Segment-Display: Liest den aktuellen Funktionsstand bzw. die Aktivität. 3) Mode-Taste: Wählt den Steuerungsmodus aus Receive/Chase-Modi. 4) Menu-Taste: Beim Betätigen der Taste wird das gewünschte Menu-Setup ausgewählt. Jeder Tastendruck ändert das Menu-Setup. -
Seite 8: Installation
Installation Installieren Compact Light Entfernen Sie jegliches Verpackungsmaterial. Vergewissern Sie sich daß alle Schaumstoff- und Plastikeinlagen entfernt sind. Verbinden Sie alle Kabel. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch. Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. -
Seite 9: Empfangs-Modus
2.1.1 Receive-Mode (Empfangsmodus) 1) Drücken Sie die Mode-Taste, um den Empfangsmodus (Receive-Mode) auszuwählen. 2) Benutzen Sie die L- oder M-Taste, um die MIDI-Eingabe der Kanäle einzustellen. 3) Drücken Sie die Menu-Taste, um die DMX-Adressierung auszuwählen. Das Segment-Display zeigt “A”, gefolgt von 3 Nummern. Verwenden Sie die L-oder M-Taste, um aus 001-512 Einstellungen zu regeln. -
Seite 10: Link-Up (Verbindung)
Im Separate-Status können fortwährend 4-Kanal DMX-Signale und 21 Note-Numbers empfangen werden. Die 4-Kanal DMX-Signale und 1-4 Note-Numbers steuern die Intensität aller 4 Kanäle, Note-Numbers 5-20 schalten die Festprogramme 1-16 ON oder OFF. Die Geschwindigkeit (Velocity) steuert die Intensität des Programms. Note Number 21 steuert die Chase-Geschwindigkeit (Chase-Speed). Im Parallel-Status steuern Note Number 1 und der DMX-Kanal 1 die Intensität der 4 Kanäle. -
Seite 11: Wartung
Wartung Der Showtec Compact Light benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. -
Seite 12: Produktbeschreibung
Produktbeschreibung Modell: Showtec Compact Light Spannungsversorgung : AC 230V~50 Hz, 10A max. Lampe: EMH 120V 250W, GY5.3 (ordercode 80808-G) Circuit Breaker: 16A DMX IN/OUT: 3-polige XLR-Buchse, female & male MIDI IN/THRU: 5-poliges Multiple Buchse Sicherung: F0.315A 250V 5x20 mm Maße : 514 x 224 x 161 mm (LxBxH) Gewicht : 7,5 kg Design und Produktbeschreibungen sind abhängig von Änderungen ohne vorherige Ankündigung.
