Das Compact Power Lightset kann mit einem Controller im Steuerungsmodus oder ohne Controller im
Stand-Alone-Modus betrieben werden.

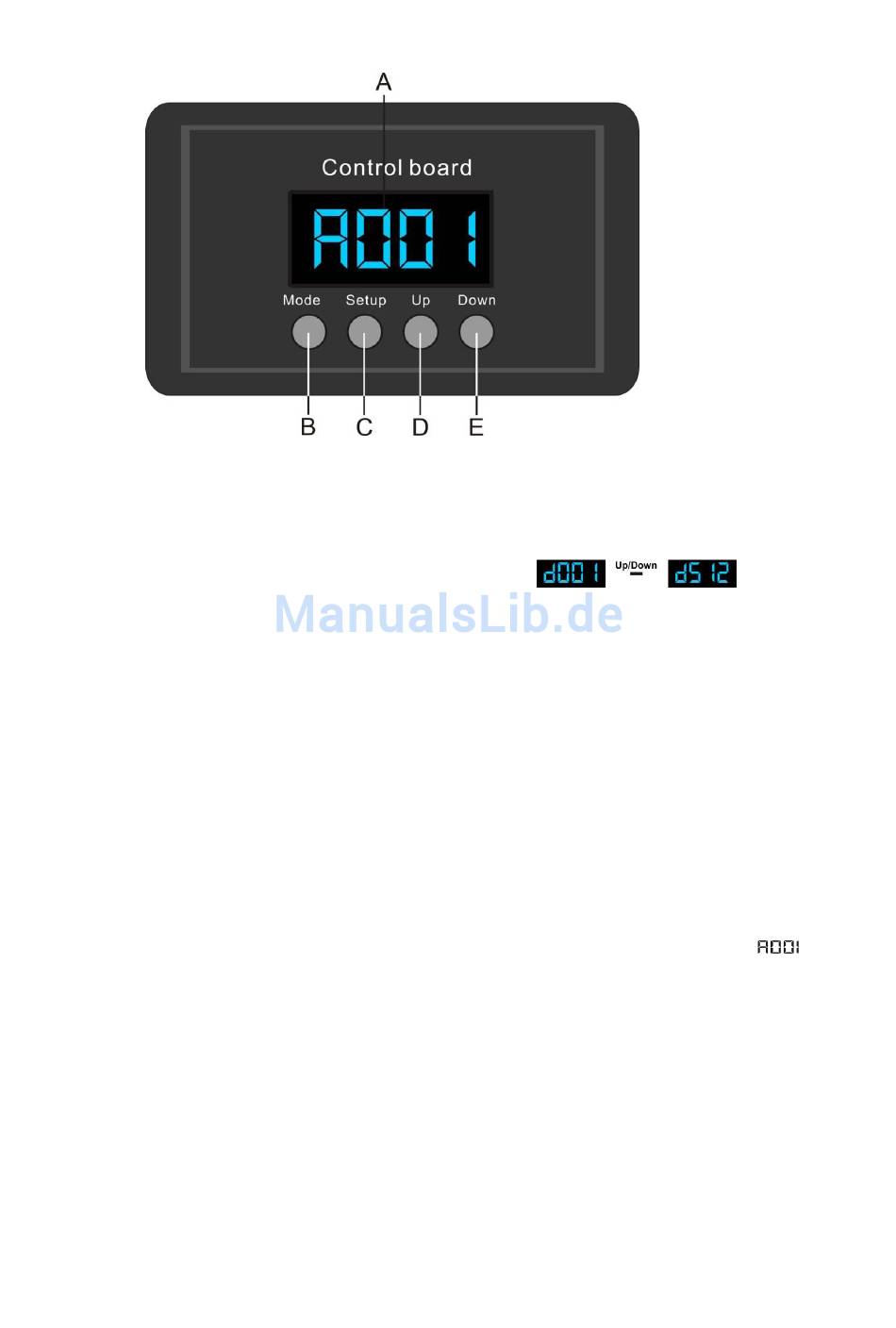

Bedienfeld
A. LCD-Display
B. WAHL-Taste
C. ENTER-Taste
DMX-Steuer-Modus
Die Geräte sind individuell an eine Datenverbindung adressiert
Controller angeschlossen.
Die Geräte reagieren auf das DMX-Signal des Controllers. (Wenn Sie die DMX-Adresse auswählen und
speichern, zeigt der Controller das nächste Mal die gespeicherte DMX-Adresse an).
DMX-Adressierung
Das Bedienfeld an der Vorderseite des Compact Power Lightset ermöglicht Ihnen die Zuweisung der
DMX-Geräteadresse, d.h. des ersten Kanals, von dem das Compact Power Lightset dem Controller
antwortet.
Bitte beachten Sie, dass das Gerät über 15 Kanäle verfügt, wenn Sie den Controller verwenden.
Wenn Sie mehrere Compact Power Lightsets einsetzen, vergewissern Sie sich, dass die DMX-Adressen
richtig eingestellt sind.
Deshalb sollte die DMX-Adresse des ersten Compact Power Lightset 1(A001) sein; die DMX-Adresse des
zweiten Compact Power Lightset sollte 1+15=16 (A016) lauten; die DMX-Adresse des dritten Compact
Power Lightset sollte 16+15=31 (A011) sein etc. Stellen Sie bitte sicher, dass Sie keine sich
überschneidenden Kanäle haben, damit jedes Compact Power Lightset richtig gesteuert werden kann.
Wenn zwei oder mehrere Compact Power Lightsets gleich adressiert sind, laufen Sie auch gleichzeitig.
Zur Eingabe von Adressen lesen Sie bitte die Hinweise im Abschnitt „Adressierung" (Menü
Steuerung:
Nachdem alle Compact Power Lightset-Geräte adressiert wurden, können Sie diese über Ihren
Beleuchtungscontroller steuern.
Hinweis: Nach dem Einschalten stellt das Compact Power Lightset automatisch fest, ob DMX 512-Daten
empfangen wurden. Wenn am DMX-Eingang keine Daten empfangen wurden, blinkt die "LED" am
Bedienfeld nicht.
Das Problem kann sein:
- Das XLR-Kabel des Controllers ist nicht an den Eingang des Compact Power Lightset angeschlossen.
- Der Controller ist ausgeschaltet oder defekt, das Kabel oder der Anschluss ist defekt, oder die
Signalkabel sind im Eingangsverbinder vertauscht.
Hinweis: Es ist notwendig, einen XLR-Endstecker (mit 120 Ohm) an das letzte Gerät anzuschließen, um
eine einwandfreie Übertragung innerhalb dieser Datenverbindung zu gewährleisten
D. Up-Taste
E. Down-Taste
10
Abb. 4
und an den
)
