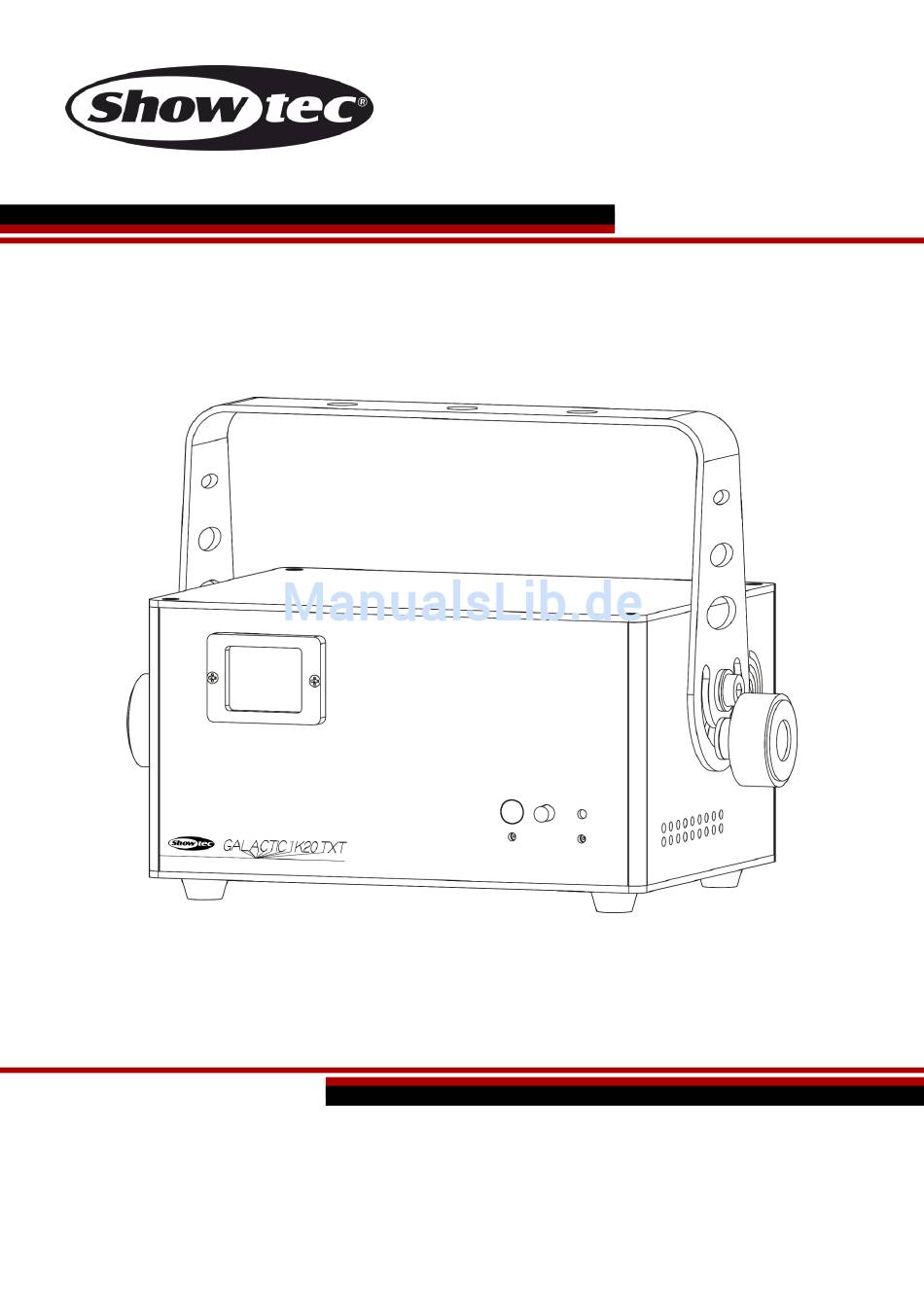

- Seite 1 HANDBUCH DEUTSCH Galactic 1K20 TXT Bestellnummer: 51344 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Galactic 1K20 TXT Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................6 Sicherheit für ein Laserprodukt der Klasse 4 ......................6 Montage ..................................8 Netzanschlüsse ................................9 Rückgabe ..................................10 Reklamationen ................................10 Beschreibung des Geräts ..............................11 Vorderseite ...................................12 Rückseite ..................................13 Installation ..................................13... - Seite 3 Galactic 1K20 TXT Ersetzen der Sicherung ...............................38 Fehlersuche ..................................39 Kein Licht ..................................39 Keine Reaktion auf DMX-Signale ..........................39 Technische Daten ................................41 Abmessungen ..................................42 Bestellnummer: 51344...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Galactic 1K20 TXT ● IEC-Netzkabel (1,5 m) ● USB-Kabel (5 m) ●... - Seite 5 Galactic 1K20 TXT Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
- Seite 6 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 7: Bestimmungsgemäßer Gebrauch
Galactic 1K20 TXT Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Der Mindestabstand zwischen der Lichtquelle und der beleuhteten Fläche beträgt 1 Meter. ● Trennen Sie das Gerät während der Zeiträume, in denen es nicht verwendet wird, vollständig von der Stromversorgung, entweder mit einem Leistungsschalter oder, indem Sie den Stecker aus der Steckdose ziehen. - Seite 8 Galactic 1K20 TXT Produktklassifizierung und Erklärung der Herstelleretiketten Laserklasse: Voller Diodenlaser der Klasse 4 Kühlung Ventilator Lasermedium: Wellenlänge 450 nm / Blau (Laserdiode), 600 mW Wellenlänge 520 nm / Grün (Laserdiode), 200 mW Wellenlänge 638 nm / Rot (Laserdiode), 200 mW...
-
Seite 9: Montage
Galactic 1K20 TXT Laut den FDA-Regulationen sollte das Gerät wie links dargestellt verwendet werden. Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! -
Seite 10: Netzanschlüsse
Galactic 1K20 TXT Der Galactic kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 11: Rückgabe
Galactic 1K20 TXT Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 12: Beschreibung Des Geräts
Galactic 1K20 TXT Beschreibung des Geräts Funktionen Der Galactic 1K20 TXT ist ein Laserstrahler mit hoher Leistung und hervorragenden Effekten. ● Eingangsspannung: 100-240 V AC, 50/60 Hz ● Leistungsaufnahme: 25 W ● Laserfarbe: Rot, Gelb, Grün, Blau, Purpur, Zyanblau, Weiß... -
Seite 13: Vorderseite
Galactic 1K20 TXT Vorderseite Abb. 01 01) Linse 05) Einstellschraube 02) Power-LED 06) Eingebautes Mikrofon 03) Audioempfindlichkeit 07) LED-Anzeige der Fernbedienung 04) Anzeige-LED für die Musiktaktung 08) Montagebügel mit Neigungsschraube Bestellnummer: 51344... -
Seite 14: Rückseite
Galactic 1K20 TXT Rückseite Abb. 02 09) Sicherheitsring 10) 3-poliger DMX-Eingang 11) 3-poliger DMX-Ausgang 12) Fernbedienungsstecker 13) Interlock 14) PS2-Tastaturanschluss (Anschluss über den mitgelieferten PS2/USB-Adapter) 15) Netzschalter (EIN/AUS) 16) IEC-Netzanschluss 100-240 V AC + Sicherung T1,6L/250V 17) Erde 18) ILDA-Eingang... - Seite 15 Galactic 1K20 TXT Der Interlockstecker/der Fernbedienungsstecker und die Sicherheitsschlüssel werden mitgeliefert. Das Interlocksystem ist der Nachfolger der optionalen Fernverrieglung (51316) und standardmäßig im Lieferumfang enthalten. Heben Sie sie unbedingt gemeinsam mit dem Galactic Laser auf!!! Befolgen Sie unbedingt diese Sicherheitshinweise: ●...
-
Seite 16: Steuerungsmodi
Galactic 1K20 TXT Steuerungsmodi Es gibt 7 Modi: Voreingestellte Programme Musiktaktung Textmodus Uhrzeitmodus Countdownmodus Master/Slave DMX-512 (20CH) Ein Galactic (selbstständiger Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 17: Mehrere Galactics (Dmx-Steuerung)
Galactic 1K20 TXT Mehrere Galactics (Master/Slave-Setup) Abb. 03 Mehrere Galactics (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 18 Galactic 1K20 TXT DMX-Setup für mehrere Galactics Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 51344...
-
Seite 19: Verbinden Der Geräte
Galactic 1K20 TXT Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 20: Bedienfeld
Galactic 1K20 TXT Der Galactic kann im Steuermodus mit einem Controller angesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LED-Display LED-Anzeige Laser C) LED-Anzeige Power D) MENU-Taste UP-Taste DOWN-Taste G) ENTER-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 21: Menü-Übersicht
Galactic 1K20 TXT Menü-Übersicht Bestellnummer: 51344... -
Seite 22: Hauptmenü-Optionen
Galactic 1K20 TXT Hauptmenü-Optionen 1. Voreingestellte Auto-Shows 2. Musikgetaktete Shows 3. Textanzeige 4. Uhrzeitmodus 5. Countdownmodus 6. DMX-Modus 7. Master/Slave-Modus 8. System-Einstellungen Vor der Verwendung der Steuerungsmodi sollten Sie sich unbedingt mit dem Kapitel über die Tastaturnutzung auf Seite 24-30 vertraut machen. -
Seite 23: Uhrzeitmodus
Galactic 1K20 TXT 4. Uhrzeitmodus In diesem Menü können Sie einen Uhrzeitmodus auswählen und die Uhrzeit einstellen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie zur Bestätigung ENTER. Auf dem Display erscheint nun 03) Drücken Sie erneut ENTER. -
Seite 24: Master/Slave-Modus
Galactic 1K20 TXT 7. Master/Slave-Modus In diesem Menü können Sie einstellen, dass der Scheinwerfer als Slave-Gerät verwendet wird. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER. Auf dem Display erscheint nun 03) Das Gerät befindet sich nun im Slave-Modus. -
Seite 25: Tastatur
Galactic 1K20 TXT Tastatur Das Gerät kann auch mit der mitgelieferten Tastatur bedient werden. Schließen Sie die Tastatur dafür mithilfe des PS2/USB-Adapters an den PS2-Anschluss (14) auf der Rückseite des Geräts an. 1. Voreingestellte Auto-Shows 01) Drücken Sie die -Taste, um das Hauptmenü aufzurufen. -
Seite 26: Textanzeige
Galactic 1K20 TXT 3. Textanzeige In diesem Menü können Sie Texte erstellen und bearbeiten, die dann während einer Show angezeigt werden können. 01) Drücken Sie die -Taste, um das Hauptmenü aufzurufen. 02) Drücken Sie UP/DOWN, bis das Display anzeigt. 03) Drücken Sie ENTER, um den Bearbeitungsmodus aufzurufen. - Seite 27 Galactic 1K20 TXT Horizontale Bewegungseinstellungen ● Manuelle Einstellung Passen Sie die horizontale Textposition manuell mit UP/DOWN an. ● Von links nach rechts Drücken Sie UP/DOWN, um die gewünschte Bewegungsgeschwindigkeit einzustellen. ● Von rechts nach links Drücken Sie UP/DOWN, um die gewünschte Bewegungsgeschwindigkeit einzustellen.
- Seite 28 Galactic 1K20 TXT Welleneffekteinstellungen ● Wellenbereich ● Wellenfrequenz ● Wellengeschwindigkeit Stellen sie die Stärke dieser Parameter mit UP/DOWN ein. Zeichenanzahl Stellen sie die Anzahl der angezeigten Zeichen mit UP/DOWNein. Anzeigedauer Stellen Sie mit den Zifferntasten 0-9 ein, wie lange ein einzelner Text angezeigt wird.
-
Seite 29: Uhrzeitmodus
Galactic 1K20 TXT 08) Drücken Sie die -Taste, um alle Texte nacheinander anzuzeigen. Alle gespeicherten Texte werden nun aufeinander folgend angezeigt. 09) Mit den Tasten PgUP und PgDN können Sie manuell zwischen den gespeicherten Texten wechseln. 10) Drücken Sie die -Taste und eine Zifferntaste von 0-9, um einen bestimmten Text aufzurufen. -
Seite 30: Countdownmodus
Galactic 1K20 TXT 08) Ändern Sie die Werte mit UP/DOWN. 09) Drücken Sie wiederholt die -Taste. Das projizierte Bild wird entsprechend gedreht. 10) Drücken Sie wiederholt die -Taste, um die Farbe zu ändern. 5. Countdownmodus In diesem Menü können Sie einen Countdown aktivieren. -
Seite 31: System-Einstellungen
Galactic 1K20 TXT 8. System-Einstellungen In diesem Menü können Sie die Systemeinstellungen vornehmen. 01) Drücken Sie , um das Hauptmenü aufzurufen. 02) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 03) Drücken Sie ENTER, um das Menü aufzurufen. -
Seite 32: Fernbedienung
Galactic 1K20 TXT Fernbedienung Taste Funktion Beschreibung ON/OFF Gerät ein/ausschalten Automodus Aktivieren der voreingestellten Auto-Shows Musiktaktung Aktivieren der Musiktaktung Uhrzeitmodus Aktivieren des Uhrzeitmodus Countdownmodus Aktivieren des Countdownmodus Textanzeige Aktivieren des Textmodus Spiegel Einstellen der Bildspiegelung Show wiedergeben/anhalten, Countdown Pause wiedergeben/anhalten... - Seite 33 Galactic 1K20 TXT Bestellnummer: 51344...
-
Seite 34: Uhrzeitmodus
Galactic 1K20 TXT 3. Uhrzeitmodus 01) Drücken Sie die -Taste, um den Uhrzeitmodus zu aktivieren. 02) Halten Sie die -Taste 3 Sekunden lang gedrückt, um den Bearbeitungsmodus aufzurufen und die folgenden Parameter einzustellen: Jahr Monat Stunde Minuten Sekunden 12h- oder 24h-Anzeige 03) Drücken Sie wiederholt die... -
Seite 35: Dmx-Kanäle
Galactic 1K20 TXT DMX-Kanäle 20 Kanäle Kanal 1 - Steuerungsmodi Blackout 10-49 Automodus 50-99 Musiktaktung 100-149 Textmodus 150-199 Hintergrundmuster (verwenden Sie CH2 und CH3) 200-255 Vordergrundmuster (verwenden Sie CH2 und CH3) Kanal 2 – Automodus CH1 muss zwischen 10-49 eingestellt sein... - Seite 36 Galactic 1K20 TXT Kanal 3 – Geschwindigkeit Textbewegung CH1 muss zwischen 100-149 eingestellt sein 0-255 Von schnell nach langsam (nur wenn der aktuell aktive Text einen Fließeffekt hat) Wenn CH1 zwischen 150-199 oder 200-255 eingestellt ist; CH2 Kanal 3 – Muster und CH3 sind gekoppelt.
- Seite 37 Galactic 1K20 TXT Kanal 11 – Rotationsgeschwindigkeit der X-Achse CH1 muss zwischen 100-149 und CH10 zwischen 128-255 eingestellt sein 0-255 Rotationsgeschwindigkeit der X-Achse von schnell nach langsam Kanal 12 – Rotation der Z-Achse CH1 muss zwischen 100-149 eingestellt sein 0-127...
-
Seite 38: Muster
Galactic 1K20 TXT Muster Bestellnummer: 51344... -
Seite 39: Wartung
Galactic 1K20 TXT Wartung Der Galactic 1K20 TXT von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 40: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Der Laser. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 37 für nähere Informationen zum Auswechseln der Sicherung. - Seite 41 Galactic 1K20 TXT Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom. eingeschaltet ist und ob die Kabel Geräte funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung.
-
Seite 42: Technische Daten
Galactic 1K20 TXT Technische Daten Modell: Galactic 1K20 TXT Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 25 W Sicherung: T1,6L/250V Abmessungen: 283 x 200 x 215 mm (LxBxH) Gewicht: 3,9 kg Bedienung und Programmierung Signalpol OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) Setup und Adresszuweisung: Rotes 4-stelliges LED-Display für alle Einstellungen... -
Seite 43: Abmessungen
Galactic 1K20 TXT Abmessungen Bestellnummer: 51344... - Seite 44 Galactic 1K20 TXT Bestellnummer: 51344...
- Seite 45 ©2017 Showtec...
