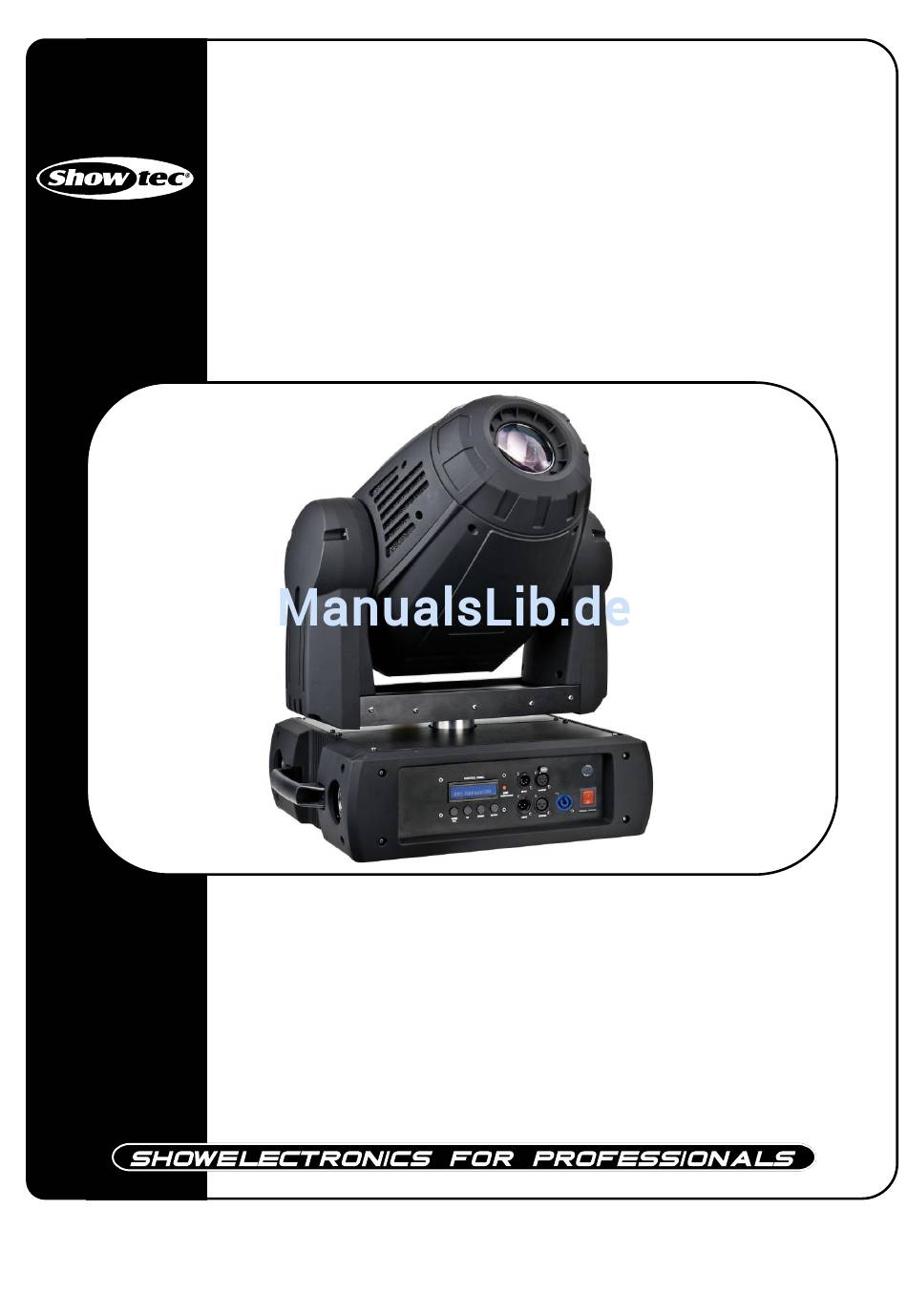

- Seite 1 Phantom 575 Pro EB ORDERCODE 40184...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Showtec Phantom viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Phantom Produkt-Anleitung ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise……………………………………………………………………………………………………… Bestimmungsgemäße Verwendung…….…………………………………………………………………………… Montage.…………………………………………………………………………………………………………………. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung..............…...………………………………………….………… Features und Überblick………………………………...….……………….………….……….……….…………….. Rückseite …………………………………………………...…...….……………….…………………...….………..…. Installation................…...…………………………………………………..… Lampeninstallation............…………………………………………………….……… Einstellung der Lampe.............………………………………………….………..……… Verriegeln / Entriegeln des Moving-heads....………………………………………..………………….. Aufstellung und Bedienung.............……..…………………………………………… Ein / Mehrere Phantoms DMX Steuerung........………………………………………………… DMX-Protokoll…...........……………………………………………………………………….. Fixture Linking…………………....……..……………………………………..……….……………..……………. -
Seite 4: Warnung
Verpackungsmaterial auf. Wenn Sie die gelieferte Ware zurück an den Hersteller senden müssen ist es wichtig, dass das Produkt im Originalkarton bzw. in der Originalverpackung verschickt wird. Ihr Versand schließt ein: • Showtec Phantom 575 Pro mit powercon Kabel 1,5m • Quicklock Bügel und M10 Muffe • Betriebsanleitung... - Seite 5 Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler .
-
Seite 6: Bestimmungsgemäße Verwendung
Gerät abkühlen lassen, bevor Sie die Lampe ersetzen. Schützen Sie Ihre Hände und Ihre Augen mit Handschuhen bzw. Sicherheitsbrille. Der Anwender ist verantwortlich für die korrekte Positionierung und Bedienung des Phantoms 575. Der Hersteller übernimmt keine Haftung für Schäden, die durch falsche Installation des Phantoms 575 oder Mißbrauch des Produkts verursacht werden. - Seite 7 Montage einer Schelle/Klemme an der Unterseite des Phantom-Moving-Head Unsachgemäße Installationen können Personen- oder Sachschäden verursachen! Hauptanschlüsse Schließen Sie das Gerät mit dem Stecker an die Hauptanschlüsse an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU Cable UK Cable...
-
Seite 8: Rückgabe Prozedur
Rückgabe Prozedur Eventuelle Rücksendungen müssen immer franco verschickt werden und sollten immer in der ursprünglichen Verpackung. Das Paket muss mit einer Rückholermächtigungs-Zahl (RMA Zahl) beschriftet werden. Produkte ohne RMA werden abgelehnt. Highlite akzeptiert die Rücksendungen nicht und nimmt auch keine Verantwortlichkeit. Rufen Sie Highlite an unter 0031-455667723 oder verschicken Sie ein Email aftersales@highlite.nl und fordern Sie ein RMA an bevor eine Rücksendungen. -
Seite 9: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Der Showtec Phantom 575 Pro ist ein Movinghead mit hohem Output und großartigen Effekten. • 23/38 DMX-Steuerkanäle erforderlich • Modernes Gehäuse • Optimale Bildschärfe • Musiksteuerung • Auto-Korrektursystm für Pan- und Tilt-Bewegung • Rotierendes Goborad mit 6 rotierenden Gobos und offen •... -
Seite 10: Rückseite
Installation Lampeninstallation Für den Showtec Phantom brauchen Sie eine HMI 575W Lampe (ordercode 80901O), die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. Überprüfen Sie Ihren Produktbeschreibung Kennsatz zu Information. -
Seite 11: Lampenregulierung
Lampenregulierung Sie können die Position der Lampen regulieren, indem Sie die Schrauben A, B, C und D drehen. Die Lampenposition wurde ab Werk eingestellt. Da die Lampen, die verwendet werden können, von Hersteller zu Hersteller verschieden sind, kann es erforderlich sein, die Position erneut zu justieren. Die Lampe muß... -
Seite 12: Aufstellung Und Bedienung
Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. Ein / Mehrere Phantom(s) DMX Control 1. Befestigen Sie den Movinghead an stabilen Trägern (Befestigen Sie eine Klemme am Phantom). Lassen Sie mindestens 1 Meter Freiraum an allen Seiten für die Lufzirkulation. -
Seite 13: Dmx-Protokoll
Geräte Linking Wenn man ein Lichtshow mit einem oder mehreren Geräten über DMX oder stand-alone (master/slave Modus) laufen lassen will, braucht man ein seriellen Daten-Link. Die Anzahl der Kanäle die von allen Geräte in einem seriellen Link benötigt sind, bestimmt die Anzahl der Geräte die ein Daten-Link unterstützt. -
Seite 14: Steuer-Modus
Der Phantom kann mit einem Controller im Control-Modus oder ohne Controller im Stand-alone-Modus bedient werden. Steuer-Modus Wenn das Licht der Anzeige brennt bedeutet dies, dass der Phantom arbeitet. Abb. 7 A. LCD Display D. Down Taste B. MODE Taste E. ENTER Taste C. -
Seite 15: Menu Einstellungen
Menu Einstellungen... -
Seite 16: Control Panel Funktionen
Control Panel Funktionen Von der Steuereinheit des Masters ist es möglich, jeden Slave in einer Master/Slave-Kette zu steuern. Hinweis: Trennen Sie die Geräte vom DMX-Controller, bevor Sie in die Master/Slave-Steuerung gehen - sonst kann es zu Datenstaus kommen, so dass die Geräte nicht einwandfrei funktionieren. Hinweis: Es ist notwendig, einen XLR-Endstecker (mit 120 Ohm) an den letzten Scanner anzuschließen, um eine einwandfreie Übertragung innerhalb dieser Datenverbindung zu gewährleisten. -
Seite 17: Dmx-Protokoll 23 Kanäle (Basic)
DMX-Protokoll 23 Kanäle (BASIC) Kanal 1 - Horizontale Bewegung (Pan) Schieben Sie den Regler nach oben, um den Spiegel horizontal zu bewegen (PAN). Graduelle Spiegeleinstellung von einem Ende des Reglers zum anderen (0-255, 128-center). Der Head kann um 540° Grad gedreht werden und stoppt in jeder gewünschten Position. Kanal 2 - Pan fine 16 bit Kanal 3 - Spiegelbewegung vertikal (Tilt) Schieben Sie den Regler nach oben, um den Spiegel vertikal zu bewegen (TILT). - Seite 18 140-143 144-147 Color Correction 3200 º K 148-151 Color Correction 5600 º K 152-155 Hell Blue 156-159 Hell Pink 160-163 Dunkelblau 164-209 Vorwärts Regenbogen-Effekt von schnell nach langsam 210-255 Rückwärts Regenbogen-Effekt von schnell nach langsam Kanal 9 – Iris 0-63 Kontinuierliche Einstellung von groß...
- Seite 19 Kanal 12 – Rotierende Gobos 0-63 Gobo-indexing 64-127 Vorwärts und rückwärts Gobo Rotation von langsam nach schnell 128-191 Vorwärts Gobo Rotation von langsam nach schnell 192-255 Rückwärts Gobo Rotation von langsam nach schnell Kanal 13 – Focus 0-255 Von größerem Abstand zu kleinerem Abstand Kanal 14 –...
-
Seite 20: Kanäle (Advanced)
DMX-Protokoll 38 Kanäle (ADVANCED) Kanal 1 - Horizontale Bewegung (Pan) Schieben Sie den Regler nach oben, um den Spiegel horizontal zu bewegen (PAN). Graduelle Spiegeleinstellung von einem Ende des Reglers zum anderen (0-255, 128-center). Der Head kann um 540° Grad gedreht werden und stoppt in jeder gewünschten Position. Kanal 2 - Pan fine 16 bit Kanal 3 - Spiegelbewegung vertikal (Tilt) Schieben Sie den Regler nach oben, um den Spiegel vertikal zu bewegen (TILT). - Seite 21 Kanal 11 – Farbrad Lineare Farbwechsel, die der Sliderbewegung folgen. Zwischen 164 - 255 rotiert das Farbrad ununterbrochen (“Regenbogen”-Effekt). Offen / Weiβ 1-14 Von Weiβ nach Grün 15-29 Von Grün nach Pink 30-44 Von Pink nach Rot 45-58 Von Rot nach Color Correction 3200 º K 59-70 Von Color Correction 3200 º...
- Seite 22 Kanal 16 – Rotierendes Goborad 2 + Gobo Shake Offen / Weiβ 10-19 Metal Gobo 1 20-29 Metal Gobo 2 30-39 Metal Gobo 3 40-49 Metal Gobo 4 50-59 Glas Gobo 5 60-69 Glas Gobo 6 70-71 Offen / Weiβ 72-80 von langsam nach schnell Gobo Shake 1...
- Seite 23 Kanal 27 – CMY Geschwindigkeit 0-255 Von langsam nach schnell Kanal 28 – Cyan 0-255 Gradueller Farbwechsel von Weiß (0) zu Cyan intensiv (255) 0 – 100% Kanal 29 – Cyan Fine Kanal 30 – Magenta 0-255 Gradueller Farbwechsel von Weiß (0) zu Magenta intensiv (255) 0 – 100% Kanal 31 –...
-
Seite 24: Kanal-Einstellungen
Kanal-Einstellungen... -
Seite 25: Wartung
4. Die elektrischen Stromkabel dürfen keine Schäden oder Materialermüdungen zeigen. Der Showtec Phantom benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird der Lichtoutput des Phantoms stark reduziert. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. -
Seite 26: Einen Gobo Ersetzen Goborad Mit Rotierende Gobos
Einen Gobo ersetzen Goborad mit rotierende Gobos 1. Trennen Sie das Gerät vom Strom. 2. Vergewissern Sie sich, daß der Gobo, den Sie einsetzen wollen, die gleiche Größe hat (s. Abb. 8). Abb. 8 Lösen Sie 4 Schrauben oben auf der Lampenabdeckung. Entfernen Sie die Schutzkappen. 4. -
Seite 27: Farbrad 1, Static Goborad, Rotierendes Goboradl
4. Wenn Sie die Ursache des Problems nicht feststellen können, öffnen Sie den Followspot nicht. Dies könnte das Gerät beschädigen - in diesem Fall erlischt die Garantie. 5. Schicken Sie das Gerät zu Ihrem Showtec-Händler Kein Licht, keine Bewegung – Alle Produkte Diese Fehlersuchanleitung soll Ihnen helfen, einfache Probleme zu lösen. - Seite 28 Problem Mögliche Ursache(n) des Problems ·Hilfsmaßnahme Der Scanner hat keinen Strom · Vergewissern Sie sich, dass der Strom Ein Scanner oder eingeschaltet ist und alle Kabel angeschlossen mehrere Scanner sind. sind komplett tot. Eine Sicherung ist durchgebrannt. · Wechseln Sie die Sicherung aus. Die Scanner Der Controller ist nicht ·...
-
Seite 29: Produktbeschreibung
Produktbeschreibung Modell: Showtec Phantom 575 Pro Voltage: 240V-50Hz (CE) Sicherung: 7A / 250V Maße: 530x500x665mm (LxBxH) Gewicht: 40 kg Bedienung und Programmierung Signal pin OUT: pin 1 earth, pin 2 (-), pin 3 (+) Set Up und Adressierung: LED control panel DMX Kanäle: 23 oder 38...
