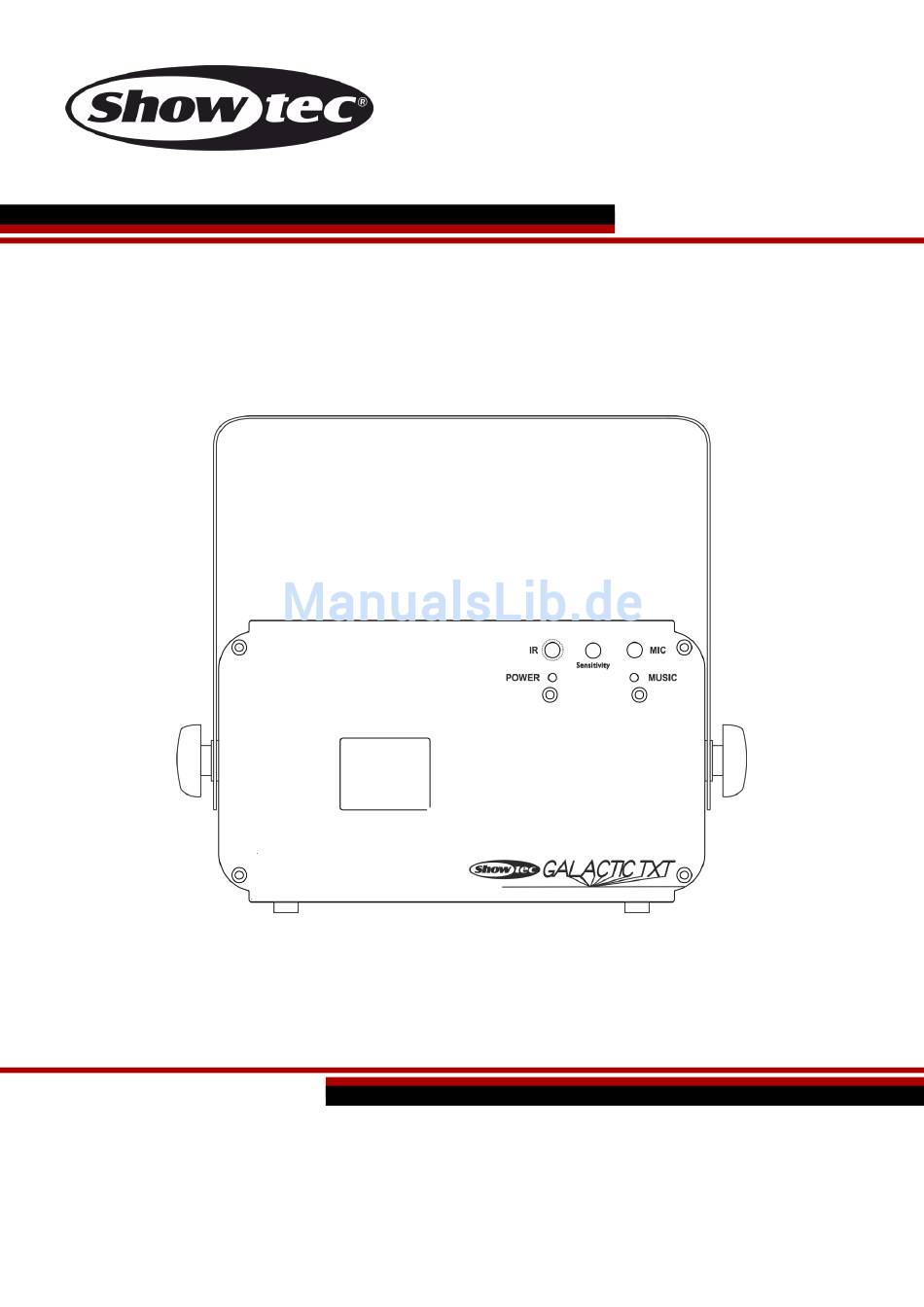

- Seite 1 HANDBUCH DEUTSCH Galactic TXT Bestellnummer: 51342 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Galactic TXT Inhaltsverzeichnis Warnung ....................................3 Auspacken ..................................3 Sicherheitshinweise ............................... 4 Bestimmungsgemäßer Gebrauch ..........................6 Sicherheit für ein Laserprodukt der Klasse 4 ......................6 Montage ..................................8 Netzanschlüsse ................................9 Rückgabe ..................................9 Reklamationen ................................9 Beschreibung des Geräts ..............................10 Übersicht ..................................10... - Seite 3 Galactic TXT Wartung .....................................32 Ersetzen der Sicherung ...............................32 Fehlersuche ..................................33 Kein Licht ..................................33 Keine Reaktion auf DMX-Signale ..........................33 Technische Daten ................................35 Abmessungen ..................................36 Notizen ....................................37 Bestellnummer: 51342...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Galactic TXT ● IEC-Netzkabel – 1,75 m ● Fernsteuerungsstecker und 2 Interlock- Schlüssel... -
Seite 5: Sicherheitshinweise
Galactic TXT Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ● dafür qualifiziert sein und ● die Anweisungen in dieser Bedienungsanleitung beachten. Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. - Seite 6 • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 7: Bestimmungsgemäßer Gebrauch
Galactic TXT Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter. ● Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 35°C und darf auf keinen Fall überschritten werden. - Seite 8 Galactic TXT Produktklassifizierung und Erklärung der Herstelleretiketten Laserklasse: Kühlung TE-Kühlung und Ventilator Lasermedium: Wellenlänge 450 nm / Blau (DPSS), 70mW Wellenlänge 532 nm / Grün (DPSS), 40mW Wellenlänge 650 nm / Rot (Laserdiode), 105mW Ausgabeleistung 215 mW Strahlendurchmesser <20mm an der Öffnung Pulsdaten alle Pulse <...
-
Seite 9: Montage
Galactic TXT Laut den FDA-Regulationen sollte das Gerät wie links dargestellt verwendet werden. Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: ●... -
Seite 10: Netzanschlüsse
Galactic TXT Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE... -
Seite 11: Beschreibung Des Geräts

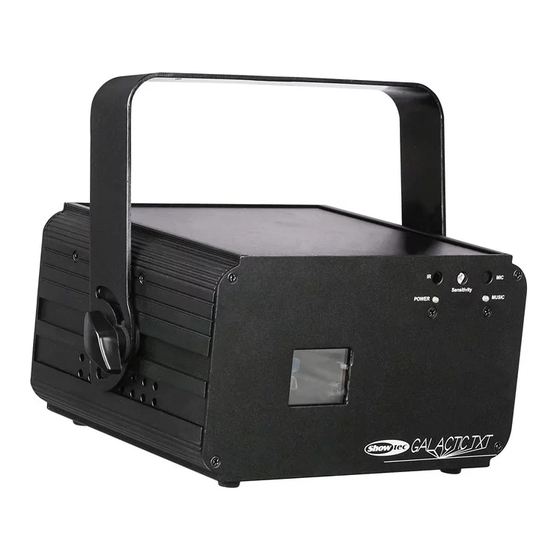

Galactic TXT Beschreibung des Geräts Funktionen Der Galactic TXT ist ein Laserstrahler mit hoher Leistung und hervorragenden Effekten. ● Eingangsspannung: AC 100-240V, 60/50Hz ● Stromverbrauch: 12 Watt ● Strahldurchmesser bei Austritt <20mm ● Laserklasse: 4 ● Laserabstimmung: TTL ● Lasersicherheit: EN/IEC 60825-1 Ed 2, 2007-03 ●... -
Seite 12: Rückseite
Galactic TXT Rückseite Abb. 02 09) Interlock 10) Fernbedienungsstecker 11) DMX-Ausgang (OUT), 3-polig 12) DMX-Eingang (IN), 3-polig 13) PS2-Tastaturanschluss 14) Netzschalter (ein/aus) 15) Erde 16) IEC-Netzanschluss 100-240VAC + Sicherung T1A/250V 17) Ventilator 18) Sicherheitsring 19) LED-Display + Steuerungstasten + LED-Anzeigen Installation Entfernen Sie alle Verpackungsmaterialien. - Seite 13 Galactic TXT Der Interlockstecker/der Fernbedienungsstecker und die Sicherheitsschlüssel werden mitgeliefert. Das Interlocksystem ist der Nachfolger der optionalen Fernverrieglung (51316) und standardmäßig im Lieferumfang enthalten. Heben Sie sie unbedingt gemeinsam mit dem Galactic Laser auf!!! Befolgen Sie unbedingt diese Sicherheitshinweise: ●...
-
Seite 14: Steuerungsmodi
Galactic TXT Steuerungsmodi Es gibt 7 Modi: Voreingestellte Programme (selbstständiger Modus) Musiktaktung Textmodus, Seite 19 Uhrzeitmodus, Seite 19 Countdownmodus, Seite 20 Master/Slave DMX-512 (20CH) Ein Galactic (selbstständiger Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 15: Mehrere Galactics (Dmx-Steuerung)
Galactic TXT Mehrere Galactics (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. -
Seite 16: Verbinden Der Geräte
Galactic TXT Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 17: Bedienfeld
Galactic TXT Bedienfeld A) LED-Display MENU-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 18: Menü-Übersicht
Galactic TXT Menü-Übersicht Bestellnummer: 51342... -
Seite 19: Hauptmenü-Optionen
Galactic TXT Hauptmenü-Optionen Voreingestellte Auto-Shows Musikgetaktete Shows Textmodus Uhrzeitmodus Countdownmodus DMX-512-Modus Master/Slave-Modus System-Einstellungen Vor der Verwendung der Steuerungsmodi sollten Sie sich unbedingt mit dem Kapitel über die Tastaturnutzung auf Seite 22 vertraut machen! 1. Voreingestellte Auto-Shows 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird, und drücken Sie dann ENTER. -
Seite 20: Countdownmodus
Galactic TXT 04) Drücken Sie UP/DOWN, während auf dem Display angezeigt wird. Auf dem Display erscheint 05) Drücken Sie ENTER, um die Zeiteinstellung aufzurufen. 06) Es gibt verschiedene Anzeigeparameter, die eingestellt werden können. Drücken Sie ENTER, um zwischen ihnen zu wechseln:... -
Seite 21: System-Einstellungen
Galactic TXT 8. System-Einstellungen In diesem Menü können Sie die Displayeinstellungen vornehmen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um die Displayoptionen aufzurufen. 03) Wählen Sie mit UP und DOWN eine der drei Optionen aus:... - Seite 22 Galactic TXT Tastatur Das Gerät kann auch mit der mitgelieferten Tastatur bedient werden. Schließen Sie die Tastatur dafür an den PS2-Anschluss (13) auf der Rückseite des Geräts an. 1. Voreingestellte Auto-Shows 01) Drücken Sie die -Taste, um das Hauptmenü aufzurufen.
- Seite 23 Galactic TXT 3. Textanzeige In diesem Menü können Sie Texte erstellen und bearbeiten, die dann während einer Show angezeigt werden können. 01) Drücken Sie die -Taste, um das Hauptmenü aufzurufen. 02) Drücken Sie die Pfeiltasten Hoch und Runter, bis das Display anzeigt.
- Seite 24 Galactic TXT Rotation der Y-Achse Rotation gegen den Uhrzeigersinn Rotation im Uhrzeigersinn Rotation AUS Rotation der X-Achse Rotation im Uhrzeigersinn Rotation gegen den Uhrzeigersinn Rotation AUS Rotation der Z-Achse Rotation im Uhrzeigersinn Rotation gegen den Uhrzeigersinn Rotation AUS Welleneffekt Wellenbereich...
- Seite 25 Galactic TXT 07) Wiederholen Sie die Schritte 1-6 so oft wie nötig. 08) Drücken Sie die -Taste, um alle Texte nacheinander anzuzeigen. Alle gespeicherten Texte werden nun aufeinander folgend angezeigt. 09) Mit den Tasten PgUP und PgDN können Sie manuell zwischen den gespeicherten Texten wechseln.
- Seite 26 Galactic TXT 08) Ändern Sie die Werte dieser Parameter mit den Pfeiltasten Hoch und Runter. 09) Wenn Sie die Zeitanzeige spiegeln müssen, drücken Sie wiederholt die -Taste und wählen Sie eine der 4 verfügbaren Optionen aus: Normale Ansicht Horizontale + vertikale Spiegelung...
- Seite 27 Galactic TXT 8. System-Einstellungen In diesem Menü können Sie die Displayeinstellungen des Geräts vornehmen. 01) Drücken Sie die -Taste, um das Hauptmenü aufzurufen. 02) Drücken Sie im Hauptmenü wiederholt die Pfeiltasten Hoch und Runter, bis auf dem Display angezeigt wird.
-
Seite 28: Fernbedienung
Galactic TXT Fernbedienung Taste Funktion Beschreibung Ein/Aus Gerät ein- oder ausschalten Automodus Aktivieren der voreingestellten Auto-Shows Musikgetakteter Modus Aktivieren der Musiktaktung Uhrzeitmodus Aktivieren des Uhrzeitmodus Countdownmodus Aktivieren des Countdownmodus Textanzeige Aktivieren des Textmodus Spiegel Einstellen der Displayspiegelung Pause Abspielen/Anhalten der Show... - Seite 29 Galactic TXT 3. Uhrzeitmodus 01) Drücken Sie die -Taste, um den Uhrzeitmodus zu aktivieren. 02) Halten Sie die -Taste 3 Sekunden lang gedrückt, um den Bearbeitungsmodus aufzurufen und die folgenden Parameter einzustellen: Jahr Monat Stunde Minuten Sekunden 12- oder 24-h-Anzeige (kann nicht mit der Fernbedienung eingestellt...
-
Seite 30: Dmx-Kanäle
Galactic TXT DMX-Kanäle 20 Kanäle Kanal 1 - Shutter 0-31 Laser aus 32-255 Laser ein Kanal 2 – Musterfolge 0-31 1. Form 32-63 2. Form 64-95 3. Form 96-127 4. Form 128-159 5. Form 160-191 6. Form 192-223 7. Form 224-255 8. - Seite 31 Galactic TXT Kanal 9 – Rotationsgeschwindigkeit der Y-Achse 0-255 Rotation der Y-Achse von schnell nach langsam Kanal 10 – Rotation der X-Achse 0-127 Manuelle Rotation X-Achse 128-191 Rotation im Uhrzeigersinn 192-255 Rotation gegen den Uhrzeigersinn Kanal 11 – Rotationsgeschwindigkeit der X-Achse...
-
Seite 32: Muster
Galactic TXT Muster Bestellnummer: 51342... -
Seite 33: Wartung
Galactic TXT Wartung Der Galactic von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 34: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Der Laser. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 32 für nähere Informationen zum Auswechseln der Sicherung. - Seite 35 Galactic TXT Problem Mögliche Ursache(n) Lösung Einer oder mehrere Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät Scheinwerfer eingeschaltet ist und dass die Kabel funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung. Die Geräte starten Der Controller ist nicht ●...
-
Seite 36: Technische Daten
Galactic TXT Technische Daten Modell: Galactic TXT Eingangsspannung: AC 100-240V, 60/50Hz Kontinuierliche Leistung: 12 Watt Sicherung: T1A/250V Abmessungen: 225 x 185 x 185 mm (LxBxH) Gewicht: 2 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) Setup und Adresszuweisung: Rotes 4-stelliges LED-Display für alle Einstellungen... -
Seite 37: Abmessungen
Galactic TXT Abmessungen Bestellnummer: 51342... -
Seite 38: Notizen
Galactic TXT Notizen Bestellnummer: 51342... - Seite 39 Galactic TXT Bestellnummer: 51342...
- Seite 40 ©2014 Showtec...
