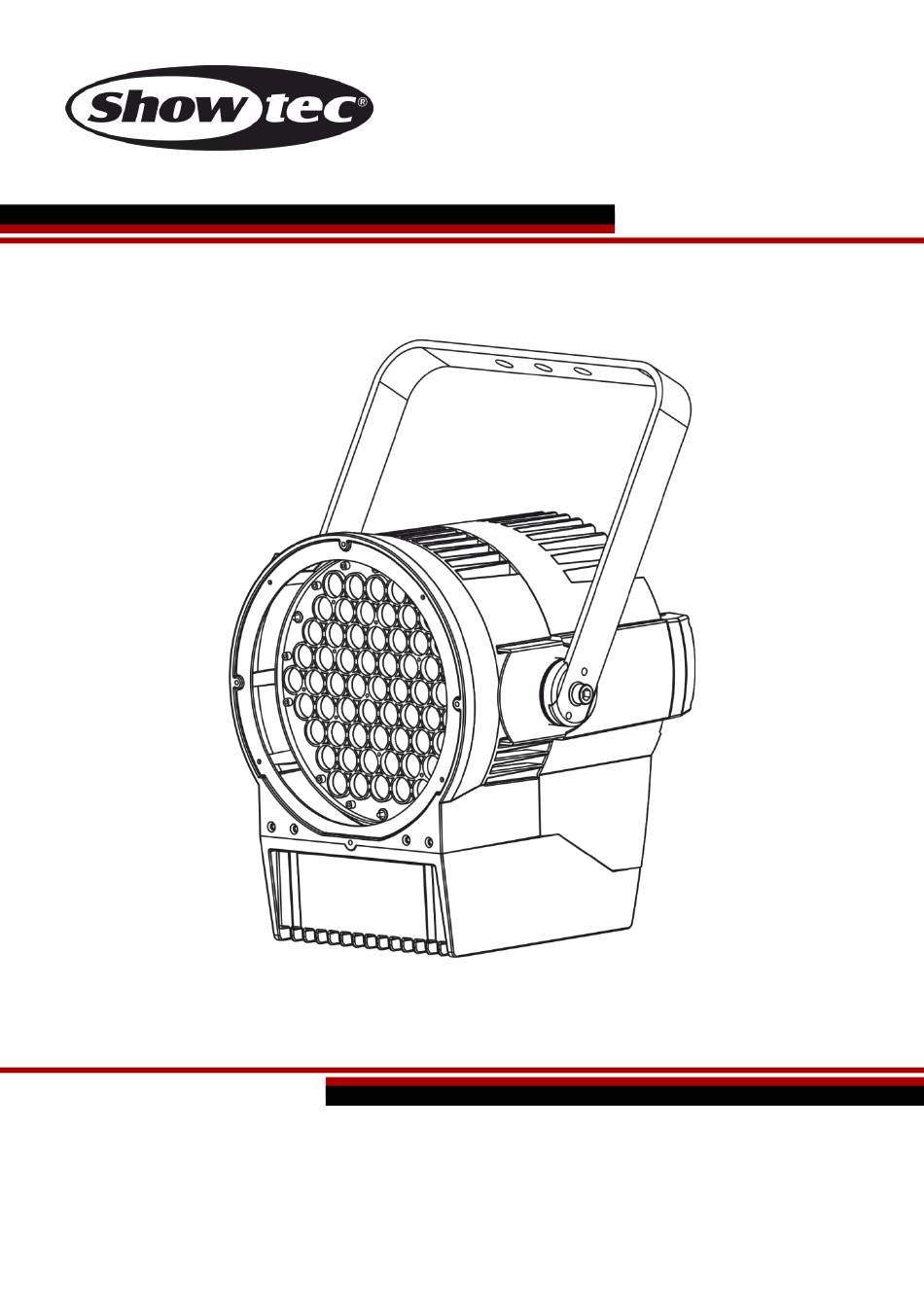

- Seite 1 HANDBUCH DEUTSCH Performer 5000 LED Bestellnummer: 33050 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Performer 5000 LED Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................6 Netzanschlüsse ................................7 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Funktionen ..................................8 Übersicht ..................................8 Rückseite ..................................10 Installation ..................................11 Setup und Betrieb ................................11 Halteklammer für den Farbrahmen ........................ - Seite 3 Performer 5000 LED Fehlersuche ..................................26 Kein Licht ..................................26 Keine Reaktion auf DMX-Signale ..........................26 Technische Daten ................................28 Abmessungen ..................................29 Notizen ....................................30 Bestellnummer: 33050...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Performer 5000 LED 1 Farbrahmen 1 Sicherheitskabel ... - Seite 5 Performer 5000 LED Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. -
Seite 7: Montage
Performer 5000 LED Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: • Falls der Projektor von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. -
Seite 8: Netzanschlüsse
Performer 5000 LED Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ... -
Seite 9: Beschreibung Des Geräts
Performer 5000 LED Beschreibung des Geräts Funktionen Der Performer Profile 5000 LED von Showtec ist ein Theaterscheinwerfer mit hoher Leistung und hervorragenden Effekten. Lichtquelle: 61 x 3W LED, weiß Eingangsspannung: 100 - 240VAC, 60/50Hz Stromverbrauch: 180W Lichtleistung: 5250 Lumen ... - Seite 10 Performer 5000 LED Abb. 02 01) Frontdeckel 02) Linse 03) Linsenrahmen 04) 18,8-Grad-Zoomlinse 05) Linsenrahmen 1 06) Kunststoffrahmen 07) Linse 08) LED 09) Kühlkörper 10) Oberabdeckung 11) Montagebügel mit Einstellschraube 12) Treiberplatine 13) Ventilator 14) Oberabdeckung 15) Griff 16) PCB-Adapter 17) Stromversorgung 18) Displayabdeckung 19) LED-Display PCB.
-
Seite 11: Rückseite
Performer 5000 LED Rückseite Abb. 03 20) Netzschalter (EIN/AUS) 21) Erde 22) Sicherheitsring 23) Sicherung T6,3AL/250V 24) Powercon Netzeingang 100-240V 25) DMX-Eingang, 5-polig 26) DMX-Ausgang, 5-polig 27) DMX-Ausgang, 3-polig 28) DMX-Eingang, 3-polig Bestellnummer: 33050... -
Seite 12: Installation
Performer 5000 LED Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Performer 5000 LED. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 13: Einstellung Des Winkels
Performer 5000 LED Einstellung des Winkels 01) Lösen Sie die Einstellschraube (nicht entfernen!). 02) Kippen Sie den Scheinwerfer in die gewünschte Position. 03) Ziehen Sie die Einstellschraube wieder fest, um den Scheinwerfer zu fixieren. Abb. 05 Bestellnummer: 33050... -
Seite 14: Steuerungsmodi
Performer 5000 LED Steuerungsmodi Es gibt 3 Modi: • Selbstständig • Master/Slave • DMX-512 (1CH, 2CH, 5 CH, 10CH) Ein Performer (selbstständiger Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. -
Seite 15: Mehrere Performer (Dmx-Steuerung)
Performer 5000 LED Mehrere Performer (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Performer und andere Geräte mit einem 3-poligen XLR-Kabel. 04) Verbinden Sie die Geräte wie in Abb. -
Seite 16: Verbinden Der Geräte
Performer 5000 LED Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 17: Bedienfeld
Performer 5000 LED Der Performer 5000 LED kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden Selbstständiger Modus. Bedienfeld A) MENU-Taste ENTER-Taste C) DOWN-Taste D) UP-Taste WHITE-Regler LED-Display G) ZOOM-Regler DIMMER-Regler Abb. 08 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 18: Menü-Übersicht
Performer 5000 LED Menü-Übersicht Bestellnummer: 33050... -
Seite 19: Hauptmenü-Optionen
Performer 5000 LED Hauptmenü-Optionen DMX-512-Modus Abspielmodus Zoom/Dimmer/Farb-Einstellungen Weißkalibrierung Allgemeine Einstellungen Motor-Reset 1. DMX-512-Modus In diesem Modus können Sie die DMX-Adresse zuweisen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse einzustellen. -
Seite 20: Weißkalibrierung
Performer 5000 LED 05) Erhöhen/Verringern Sie den Zoomfaktor mit UP/DOWN oder dem ZOOM-Regler auf dem Bedienfeld. Der Einstellbereich umfasst die Werte , von niedrig nach hoch. 06) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um die Dimmer-Einstellungen aufzurufen. 07) Erhöhen/Verringern Sie die Lichtintensität mit UP/DOWN oder dem Dimmer-Regler auf dem Bedienfeld. -
Seite 21: Allgemeine Einstellungen
Performer 5000 LED 5. Allgemeine Einstellungen 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wenn auf dem Display angezeigt wird, müssen Sie eine Tastenkombination eingeben, mit der das Menü... -
Seite 22: Einstellungen Dimmerkurve
Performer 5000 LED 5.3. Einstellungen Dimmerkurve 01) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um das Menü aufzurufen. 02) Wählen Sie mit UP und DOWN eine der 4 verfügbaren Dimmerkurven aus: 5.4. Einstellungen zurücksetzen 01) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um das Menü... -
Seite 23: Zurückfallen Auf Dmx/Blackout
Performer 5000 LED 5.7 Zurückfallen auf DMX/Blackout 01) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um das Menü aufzurufen. 02) Drücken Sie UP und DOWN, um zwischen diesen 2 Optionen zu wechseln: Blackout Gespeicherte DMX-Daten 03) Wenn auf dem Display angezeigt wird, unterbricht der Performer die Ausgabe im Falle eines DMX-Signalfehlers (Blackout). -
Seite 24: Dmx-Kanäle
Performer 5000 LED DMX-Kanäle 1 Kanal Kanal 1 - Dimmer 0-255 Schrittweise Dimmereinstellung, 0-100% 2 Kanäle Kanal 1 - Dimmer 0-255 Schrittweise Dimmereinstellung, 0-100% Kanal 2 – Feindimmung 0-255 Einstellung der Feindimmung 5 Kanäle Kanal 1 - Dimmer 0-255 Schrittweise Dimmereinstellung, 0-100% Kanal 2 –... - Seite 25 Performer 5000 LED Kanal 5 - Kaltweiß 0-255 Schrittweise Kaltweiß-Einstellung, 0-100% Kanal 6 - Kaltweiß Feineinstellung 0-255 Schrittweise Kaltweiß-Feineinstellung, 0-100% Kanal 7 – Macros 0-10 Keine Funktion 11-50 Macro 1 - 3000K 51-80 Macro 2 - 3200K 81-110 Macro 3 - 3400K 111-140 Macro 4 - 4000K 141-255...
-
Seite 26: Reinigung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Performer 5000 LED von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 27: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 26 für nähere Informationen zum Auswechseln der Sicherung. - Seite 28 Performer 5000 LED Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte Der Controller ist nicht •...
-
Seite 29: Technische Daten
Performer 5000 LED Technische Daten Modell: Showtec Performer 5000 LED Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 180W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: T6,3AL/250V Abmessungen: 290 x 350 x 455 mm (LxBxH) Gewicht: 9,4 kg Bedienung und Programmierung: Signal Pin OUT:... -
Seite 30: Abmessungen
Performer 5000 LED Abmessungen Bestellnummer: 33050... -
Seite 31: Notizen
Performer 5000 LED Notizen Bestellnummer: 33050... - Seite 32 ©2015 Showtec...
