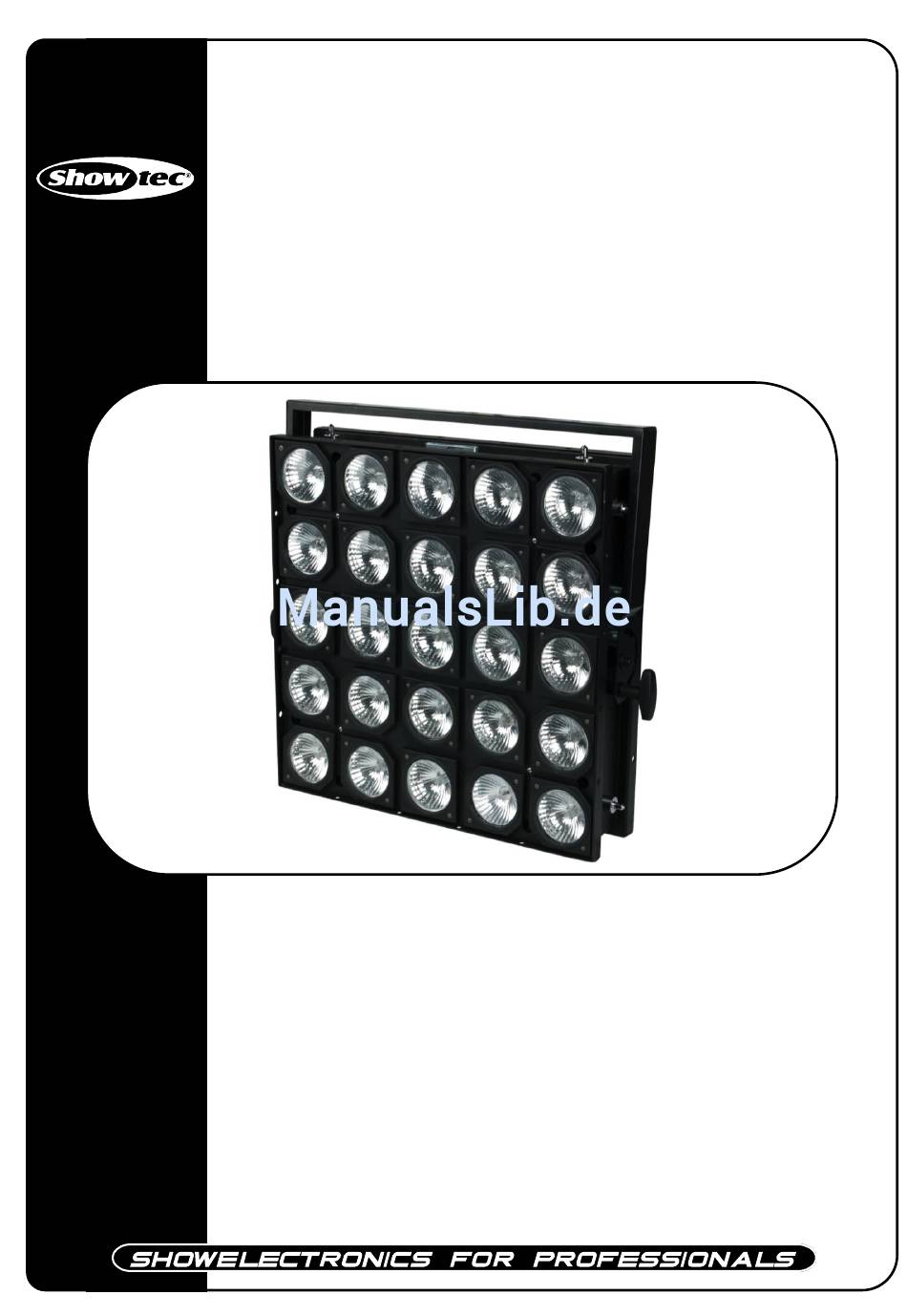

- Seite 1 Matrix 5x5 Blinder ORDERCODE 30711 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Zufriedenheit unserer Kunden. Für weitere Informationen: iwant@showtec.info Showtec bietet einige der qualitativ hochwertigsten und preiswertesten Produkte auf dem Markt an. Wenn Sie Ihre Beleuchtungsausrüstung in Zukunft noch erweitern wollen, schauen Sie am besten wieder nach den hervorragenden Produkten von Showtec.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Matrix Blinder Anleitung ™ Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................7 Simpler Verriegelungsmechanismus ......................... 7 Rückseite ..................................8 Installation ................................... -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Matrix Blinder von Showtec mit 25 Osram Par 30 Lampen • Halterung (enthalten) • Bedienungsanleitung ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. Verwenden Sie ausschließlich Ersatzsicherungen und –lampen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen und Lampen. Ersetzen Sie die Leuchte, bevor sie nicht mehr richtig funktioniert oder verschleißt, und spätestens wenn die maximale Lebensdauer erreicht ist. -
Seite 7: Montage
Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: Falls der Matrix Blinder von der Decke oder hohen Trägern herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. -
Seite 8: Rückgabe
Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts

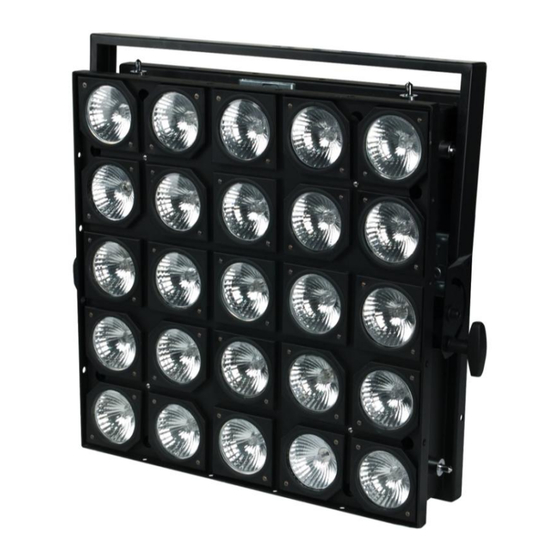

Beschreibung des Geräts Leistungsmerkmale Der Matrix Blinder von Showtec ist ein Blinder mit hoher Leistung und hervorragenden Effekten. • Außergewöhnlicher Multifunktions-Audience-Blinder. • 4 verschiedene DMX-Modi: 4 CH Basic-Modus 9 CH Zonen-Modus 25 CH Matrix-Modus 29 CH Advanced-Modus (Alle Lampen und Makros werden unabhängig voneinander gesteuert) •... -
Seite 10: Rückseite
Rückseite Abb. 2 6 7 8 9 10 11 12 13 1) Verriegelungsmechanismus (8mm-Inbusschlüssel separat erhältlich, Bestellnr. SPHK016) 2) Powercon-Anschluss 3) Automatische Sicherung 10A 4) Erdung / Masse 5) ON/OFF-Schalter 6) LCD-Display 7) Mode-Taste 8) Up-Taste 9) Down-Taste 10) DMX-Anschluss (IN) 5-Pin 11) DMX-Anschluss (IN) 3-Pin 12) DMX-Anschluss (OUT) 5-Pin 13) DMX-Anschluss (OUT) 3-Pin... -
Seite 11: Installation
Installation Installation der Leuchte Der Showtec Matrix Blinder verwendet Par 30 E27 Spot –Lampen (Bestellnr. 80120), wie sie von allen gängigen Herstellern angeboten werden. Verwenden Sie ausschließlich geeignete Lampen. In Zukunft werden eventuell neue Versionen angeboten, die andere Lampen verwenden. Beachten Sie dafür das Etikett mit den technischen Daten. -
Seite 12: Ein / Mehrere Matrix Blinder (Dmx-Steuerung)
Ein / mehrere Matrix Blinder (DMX-Steuerung) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verbinden Sie die Matrix Blinder und andere Geräte mit einem 3-P oder 5-P XLR-Kabel. Verbinden Sie die Geräte sowie in (Abb. -
Seite 13: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 14: Dmx-Protokoll
DMX-Protokoll Bedienfeld Das Blinken der DMX-LED bedeutet, dass der Matrix Blinder einsatzbereit ist. Abb. 5 Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 15: Funktionen Des Bedienfelds
Funktionen des Bedienfelds Für den synchronen Betrieb mehrerer Geräte, müssen alle Geräte mit einer Datenübertragungsleitung verbunden werden. Hinweis: Trennen Sie die Geräte vom DMX-Controller bevor Sie sie in Betrieb nehmen, damit es zu keiner Datenkollision kommt und die Geräte ordnungsgemäß arbeiten. In den Eingang des ersten Geräts und in den Ausgang des letzten Geräts an der Datenübertragungsleitung muss je ein XLR-Endstecker mit einem Widerstand von 120 Ohm gesteckt werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten. -
Seite 16: Dmx-Kanäle
DMX-Kanäle 4 Kanäle (BASIC) Kanal 1 - Lichtintensität 0-255 Von schwarz bis maximale Helligkeit Kanal 2 – Statische Makros Keine Funktion 1-255 Statische Makro 1-255 (siehe S.18) Kanal 3 – Dynamische Makros 0-255 Keine Funktion 1-43 Dynamische Makro (Chase 1-43) (siehe S.19) 44-127 Keine Funktion 128-230... -
Seite 17: Kanäle ( Matrix)
Kanal 6 – Lichtintensität Zone 2 0-255 Von schwarz bis maximale Helligkeit Kanal 7 – Lichtintensität Zone 3 0-255 Von schwarz bis maximale Helligkeit Kanal 8 – Lichtintensität Zone 4 0-255 Von schwarz bis maximale Helligkeit Kanal 9 – Lichtintensität Zone 5 0-255 Von schwarz bis maximale Helligkeit 25 Kanäle ( MATRIX) - Seite 18 Kanal 11 – Lichtintensität Lampe 11 0-255 Von schwarz bis maximale Helligkeit Kanal 12 – Lichtintensität Lampe 12 0-255 Von schwarz bis maximale Helligkeit Kanal 13 – Lichtintensität Lampe 13 0-255 Von schwarz bis maximale Helligkeit Kanal 14 – Lichtintensität Lampe 14 0-255 Von schwarz bis maximale Helligkeit Kanal 15 –...
-
Seite 19: Kanäle ( Advanced)
29 Kanäle ( ADVANCED) Kanal 1 - Lichtintensität 0-255 Von schwarz bis maximale Helligkeit Kanal 2 – Statische Makros Keine Funktion 1-255 Statische Makro 1-255 (siehe S.18) Kanal 3 – Dynamische Makros 0-255 Keine Funktion 1-43 Dynamische Makro (Chase 1-43) (siehe S.19) 44-127 Keine Funktion 128-230... - Seite 20 Kanal 14 – Lichtintensität Lampe 10 0-255 Von schwarz bis maximale Helligkeit Kanal 15 – Lichtintensität Lampe 11 0-255 Von schwarz bis maximale Helligkeit Kanal 16 – Lichtintensität Lampe 12 0-255 Von schwarz bis maximale Helligkeit Kanal 17 – Lichtintensität Lampe 13 0-255 Von schwarz bis maximale Helligkeit Kanal 18 –...
-
Seite 21: Statische Muster
Statische Muster... -
Seite 22: Dynamische Muster (Chases)
Dynamische Muster (Chases) Chase 001 Chase 002 Chase 003 Chase 004 Chase 005 Chase 006 Chase 007 Chase 008 Chase 009 Chase 010 Chase 011 Chase 012 Chase 013 Chase 014 Chase 015 Chase 016 Chase 017 Chase 018 Chase 019 Chase 020 Chase 021 Chase 022... - Seite 23 Chase 023 Chase 024 Chase 025 Chase 026 Chase 027 Chase 028 Chase 029 Chase 030 Chase 031 Chase 032 Chase 033 Chase 034 Chase 035 Chase 036 Chase 037 Chase 038 Chase 039 Chase 040 Chase 041 Chase 042 Chase 043...
- Seite 24 Zwischen 44-127 gibt es keine Chases. Chase 128 Chase 129 Chase 130 Chase 131 Chase 132 Chase 133 Chase 134 Chase 135 Chase 136 Chase 137 Chase 138 Chase 139 Chase 140 Chase 141 Chase 142 Chase 143 Chase 144...
- Seite 25 Chase 145 Chase 146 Chase 147 Chase 148 Chase 149 Chase 150 Chase 151 Chase 152 Chase 153 Chase 154 Chase 155 Chase 156 Chase 157 Chase 158 Chase 159 Chase 160 Chase 161 Chase 162 Chase 163 Chase 164 Chase 165...
- Seite 26 Chase 166 Chase 167 Chase 168 Chase 169 Chase 170 Chase 171 Chase 172 Chase 173 Chase 174 Chase 175 Chase 176 Chase 177 Chase 178 Chase 179 Chase 180 Chase 181 Chase 182 Chase 183 Chase 184 Chase 185 Chase 186 Chase 187 Chase 188...
- Seite 27 Chase 190 Chase 191 Chase 192 Chase 193 Chase 194 Chase 195 Chase 196 Chase 197 Chase 198 Chase 199 Chase 200 Chase 201 Chase 202...
- Seite 28 Chase 203 Chase 204 Chase 205 Chase 206 Chase 207 Chase 208 Chase 209 Chase 210 Chase 211 Chase 212 Chase 213 Chase 214 Chase 215 Chase 216 Chase 217 Chase 218 Chase 219 Chase 220 Chase 221 Chase 222 Chase 223 Chase 224...
- Seite 29 Chase 225 Chase 226 Chase 227 Chase 228 Chase 229 Chase 230 Zwischen 231-255 gibt es keine Chases.
-
Seite 30: Video Über Die Matrix Abspielen (Arkaos Oder Dmt)
Beleuchtungsdesigner Diese Anordnung besteht aus 4x3 Matrix-Modulen. Jedes Modul hat 25 Pixel. Die gesamte Wand wird mit Arkaos Media Master Express und mit LED Mapper gesteuert. Verwendet wird der Node-1 von Showtec (50802). Es handelt sich dabei um einen 2-Wege-Signalwandler für DMX/Artnet-Signale. An einer Seite wird ein Cat-Kabel mit Videosignalen angeschlossen und auf der anderen Seite werden DMX-Signale an den Matrix Blinder ausgegeben. -
Seite 31: Beispielaufbau 4X3 Module
Beispielaufbau 4x3 Module Für mehr Informationen über den Matrix Blinder können Sie sich auch dieses Video ansehen: Klicken Sie dazu einfach auf diesen Link: Showtec 30711-Matrix 5x5 Blinder... -
Seite 32: Wartung
3. Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 4. Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Die Matrix Blinder von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. -
Seite 33: Fehlersuche
Fehlersuche Kein Licht Diese Anleitung zur Fehlersuche, soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden. - Seite 34 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • ·Überprüfen Sie, ob das Gerät eingeschaltet Ein oder mehrere ist und dass die Kabel angeschlossen sind. Geräte sind völlig Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. tot. Das flache Kabel im inneren des •...
-
Seite 35: Technische Daten
Technische Daten Modell: Matrix Blinder von Showtec Leistungsaufnahme: 240V-50Hz (CE) Ausgestattet mit einem Schnellverschlusssystem für eine leichte Montage Außergewöhnlicher Multifunktions-Audience-Blinder. 4 verschiedene DMX-Modi: 4 CH Basic-Modus 9 CH Zonen-Modus 25 CH Matrix-Modus 29 CH Advanced-Modus Die Matrix ist dank der eingebauten Makros leicht zu bedienen.
