Lampenregulierung

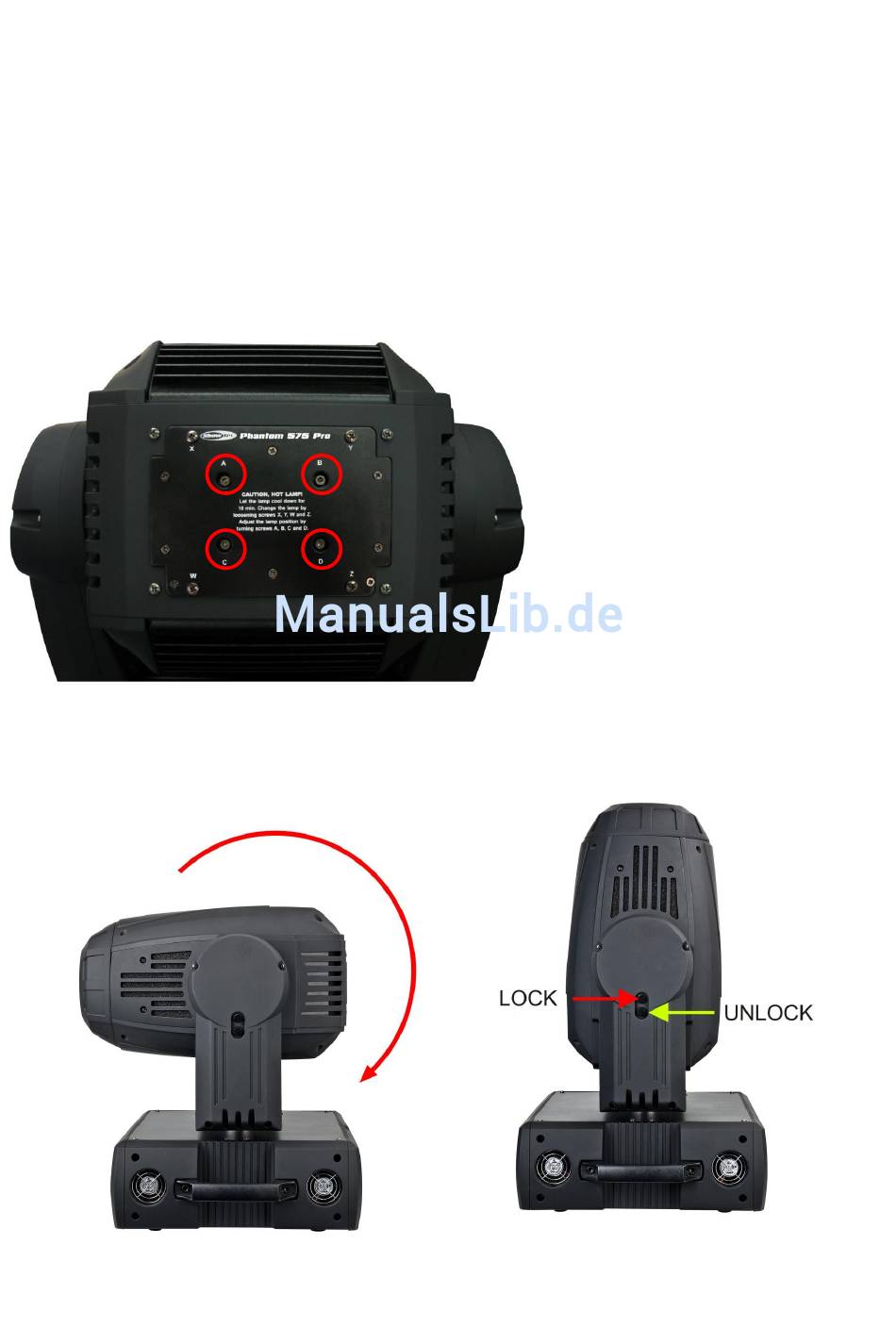

Sie können die Position der Lampen regulieren, indem Sie die Schrauben A, B, C und D drehen.
Die Lampenposition wurde ab Werk eingestellt. Da die Lampen, die verwendet werden können, von
Hersteller zu Hersteller verschieden sind, kann es erforderlich sein, die Position erneut zu justieren. Die
Lampe muß nachjustiert werden, wenn das Licht nicht mit gleichmäßigen Strahlen verteilt wird. Schalten
Sie die Lampe ein und lenken Sie den Lichtstrahl auf eine glatte Fläche (Wand). Da der optimale Abstand
zwischen der Lampe und den Linsen schon während der Installation eingestellt wurde, muß nur der „Hot
Spot" (der hellste Teil des Lichtstrahls) zentriert werden. Drehen Sie zusätzlich Schrauben (A, B, C, D).
Wenn der HotSpot zu hell erscheint, können Sie seine Helligkeit abschwächen, indem Sie die Lampe
näher an den Reflektor schieben. Drehen Sie zusätzlich Schraube „A", bis das Licht gleichmäßig verteilt
wird. Wenn das Licht am äußeren Rand des Lichtstrahls heller erscheint als in der Mitte, steht die Lampe
zu nahe am Reflektor. In diesem Fall schieben Sie die Lampe vom Reflektor weg, bis das Licht
gleichmäßig verteilt wird und der Lichtstrahl hell genug erscheint.
Verriegeln / Entriegeln des Moving-heads
Sie können den Movinghead erriegeln, indem Sie den obersten Knopf an der Seite drücken (Rot).
Zur Entriegelung drücken Sie den untersten Knopf (grün).
Rückseite Lampenabdeckung
9
Abb. 4
Abb. 5
