- Seite 1 Light Desk Pro ORDERCODE 50432...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Light Desk Pro Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Geräteübersicht Frontseite…………………………………………………………………………..…..Geräteübersicht Rückseite ………………………………………………………………………..…..…..…. Installation................…...……………………………………..….. Installation............………………………………………..………...... Aufstellung und Bedienung..............…..……………………………….… Setup Menu..........................…..…. - Internal Library..........…………......……………………..- Create New Fixture................…..…………....- Total DMX Channel…......…............………………..- LCD Effect-Label……........………………………….......... - Seite 4 Recording Functions......................……..….. - Recording Shows.……………..............………………………..Active Effects.............…..………………..……………………..Edit Steps.........………………………....……………………………..Step’s Time........……………………………..……………………………..- Recording Chases...…….....……………………………………………..…………………..- Recording Scenes……………………………………………………..………………………..…..Playback mode......................…….…………..- Playing Scenes/ Chases/ Shows............…………………….……..- Multi Playback ……..................…....…...…. Strobe Light Programs....................…….…………..Choose Fixtures...............……….......…….…………..- Select a Fixture .….………......………………………………………..………..- Group of Fixtures ….………......………………………………………..……..…. Utility Controls...…...........……….......…….…………..
-
Seite 5: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. - Seite 6 Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! • Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler .
-
Seite 7: Gerätebeschreibung

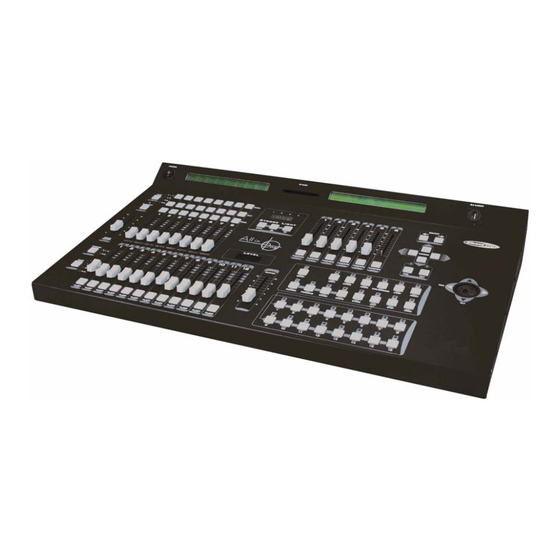

GERÄTEBESCHREIBUNG Features Light Desk Pro ist ein Controller von Showtec für 512 DMX Kanäle. • Schnelle und einfache Programmierung von Scanner und Moving Heads. • DMX-512 Lichtkontroller für 44 DMX Units(16 Scanner + 24 Parcans+ 4 strobes (und 1 DMX Nebelmaschine). -
Seite 8: Geräteübersicht Frontseite
Schalttafel Frontseite 1) Power On / Off 2) CF Card 3) USB Light 4) Page (1-8, 9-16, 17-24, 25-32) 5) Black-Out-Taste Mit dieser Taste kann man alle Scanner aktivieren oder deaktivieren. 6) Grand Master Slider Dieser Regler verändert den gesamten Output des Mischpults proportional, außer wenn die Flash-Taste aktiviert ist. - Seite 9 20) Pan / Tilt Mit diesen zwei Tasten aktiviert oder deaktiviert man die Pan- oder Tiltsteuerung des Joysticks. 21) Joystick Mit diesem Joystick kann man Pan- oder Tilt-Bewegungen des Scanners steuern. 22) Channel Taste(1-12, 13-24) Mit dieser Taste kann man die Kanäle zwischen zwei Seiten, der ersten Seite mit 1-12 Kanälen und der zweiten Seite mit 13-24 Kanälen, auswählen.
-
Seite 10: Geräteübersicht Rückseite
Schalttafel Rückseite Abb. 2 1) 4 X DMX OUT: Dieser Anschluß sendet Ihren DMX-Wert zum DMX-Gerät oder zum DMX-Pack. 2) DMX polarity select: Wählt die DMX-Pole aus. 3) MIDI In: MIDI-Schnittstelle, um einen Sequencer oder eine MIDI-Vorrichtung anzuschließen. 4) MIDI Out: MIDI-Schnittstelle, um einen Sequencer oder eine MIDI-Vorrichtung anzuschließen. 5) MIDI Thru: MIDI-Schnittstelle, um einen Sequencer oder eine MIDI-Vorrichtung anzuschließen. -
Seite 11: Setup Menu
Setup-Menü Wenn Sie einschalten, ruft das Gerät automatisch den Fixture-Modus auf (die Scanner-LED leuchtet auf). Um das Setup-Menü aufzurufen, drücken Sie einfach die Setup-Taste im Fixture-Mode. Die Setup-LED blinkt kurz und die richtige LCD mit einem Setup-Menü Dialogfenster erscheint. Das Setup-Menü enthält 11 Optionen, einschließlich Internal-Library, Patch, MIDI-Channel, Strobe-Type, Gooseneck-Dimmer, View-Free-Memory, Send-Data-File, Load-Data-File, Update-Software, Save-to-Card und Load-from-Card. -
Seite 12: Lcd Effect-Label
LCD Effect-Label Verwenden Sie die Cursor-Tasten UP/DOWN oder den Regler F5 im Create-New-Fixture-Menü, um zu [LCD EFFECT LABEL] zu scrollen. esc ← Select feature to configure for ok → FIXTURE NAME - [ LCD EFFECT LABEL In diesem Menü können Sie eine Definitionsliste der für den neuen Scanner erforderlichen Befehle erstellen, die auf der LCD gezeigt wird. -
Seite 13: Pan/Tilt Patch
Drücken Sie die Taste mit dem rechten Pfeil, ein Warnhinweis erscheint. Sie werden darauf hingewiesen, nicht einen gleichen DMX-Kanal wieder zu verwenden. Mit „Ok“ bestätigen Sie die Aktion, und die entworfene Effect-Zeile erscheint wieder auf dem LCD-Effect-Label. COLOR GOBOS G. ROT PRISM SHUTT DIMMR ↔ [ -- ] In diesem Menü... -
Seite 14: Fixture Name
Mit „Ok“ bestätigen Sie die Aktion, die im LCD-Effect-Label entworfene Effect-Zeile erscheint noch einmal. ↔ COLOR GOBOS G. ROT PRISM SHUTT DIMMR [ HARD ] HARD HARD HARD HARD HARD In diesem Menü kann man die Geschwindigkeit festlegen, mit der ein Scanner von einem Effekt zum anderen wechselt. -
Seite 15: Dip-Switch-Configuration
auch die F1-F6-Regler in Kombination mit LEFT/RIGHT benutzen, um die Werte einzugeben. Reset und Lamp können identische oder verschiedene Kanäle benutzen. In diesem Fall: ⏐ LAMP OFF ON esc ← RESET OFF ON ⏐ ok → [ 12 ] Diese Eingaben zeigen an, dass der Remote-Reset-Kanal auf Kanal 12 läuft. Drücken Sie die Taste mit dem rechten Pfeil, um die Eingaben zu bestätigen. - Seite 16 In diesem Fall: ↔ COLOR GOBOS G. ROT PRISM SHUTT - - - [ TAB ] - - - Diese Eingaben zeigen an, dass die Tabulator-Control nur für den Farbkanal benutzt wird. Um die Parameter der Tabelle einzustellen drücken Sie die Funktions-Taste, die zu COLOR gehört. Eine Dialogbox erscheint.
-
Seite 17: Dimmer-Patch
Dimmer-Patch Benutzen Sie im Create-New-Fixture-Menü die Cursor-Tasten UP/DOWN oder den Regler F5, um zu [DIMMER PATCH] zu scrollen. esc ← Select feature to configure for ok → FIXTURE NAME - [ DIMMER PATCH ] Drücken Sie die Taste mit dem rechten Pfeil, dann erscheint eine Warnung. Sie werden darauf hingewiesen, nicht die identischen Kanäle zu verwenden, die schon von X (Pan), Y (Tilt), Reset oder Lamp belegt wurden. -
Seite 18: Hint! - About Error Messages
gelöscht werden soll. Wenn der Scanner ausgewählt wurde, drücken Sie die Taste mit dem rechten Pfeil (ok). Eine Dialogbox erscheint. quit ← Ypoc - SELECTED! <no> yes → Do you want to erase it? Wenn Sie Ihre Auswahl getroffen haben und sich sicher sind, drücken Sie „yes“ um diesen Scanner zu löschen. -
Seite 19: Patch
Befindet sich beim Versuch, einen Scanner zu löschen, gerade kein Scanner in der Library, erscheint eine entsprechende Meldung auf dem Bildschirm. esc ← NO FIXTURE! ok → Wenn man die Taste mit dem rechten Pfeil drückt (ok), wird die Error-Message ausgeschaltet. Patch Im Setup-Menü... -
Seite 20: Par Patch
Drücken Sie die Taste mit dem rechten Pfeil, um in den Eingabemodus zu gelangen. Eine Dialogbox erscheint. Fix. TYPE FROM - - - - 1 - - cod - - 10 [ 1 ] - - - - < DEL > TO - - - - Wir empfehlen Ihnen, die Scanner-Tasten 1-16 zu verwenden, um die Scanner zuzuweisen. -
Seite 21: Smoke-Patch
Im Auto-Patch-Mode, werden die DMX-Kanäle 504-511 automatisch dem Pars zugewiesen. Benutzen Sie im Manual-Patch-Mode die Cursor-Tasten UP/DOWN oder den Regler F2, um den Wert für den Start-Kanal der Strobes einzugeben. „ok“ bestätigt Ihre Eingabe. Es gibt immer 8 Kanäle für die Strobes, 2 Kanäle pro Strobe. Smoke-Patch Scrollen Sie mit den Cursor-Tasten UP/DOWN oder mit dem Regler F5 zu [SMOKE PATCH]. -
Seite 22: Gooseneck-Dimmer
Drücken Sie die Select-Taste mit dem rechten Pfeil, dann erhalten Sie Zugang zu dieser Einstellung. Eine Dialogbox erscheint. esc ← STROBE TYPE ok → [ SPQ - 2 ] Es gibt zwei Optionen für Strobe-Typen, einschließlich SPQ-2 und SP-1500/ SP-750/ SP-200H. Benutzen Sie die Cursor-Tasten UP/DOWN oder den Regler F4, um den Strobe-Typ auszuwählen, den Sie benötigen.“Ok“... -
Seite 23: Send Data File
Send Data File Im Setup-Menü zeigen die Leuchtziffern in den Klammern an, dass Sie den Bestandteil auswählen müssen, den Sie bearbeiten wollen. Benutzen Sie die Cursor-UP/DOWN-Tasten oder Regler F4, um zu [SEND DATA FILE] zu gelangen. esc ← CONFIGURATION & SETUP MENU SELECT →... -
Seite 24: Load Data File
Senden von Light-Desk-Pro-Daten verwenden und auf Ihrer Festplatte sichern. Stellen Sie die Verbindung zum PC wie zuvor beschrieben her. Rufen Sie dann die Version von Hyper-Terminal auf, die Sie für Light- Desk-Pro entwickelt haben. Klicken Sie auf „Transfer“ in der oberen Menü-Leiste und wählen Sie „Capture Text“. -
Seite 25: Update Software
In diesem Menü können Sie Library, Memory und Setup von ihrem PC via RS-232-Port downloaden. Benutzen Sie die Cursor-Tasten UP/DOWN oder Regler F4, um die gewunschte Datei auszuwählen. Wenn die Daten ausgewählt sind, drücken Sie „ok“. Eine Dialogbox erscheint – dieser Light Desk Pro ist bereit zum Datenempfang von Ihrem PC. -
Seite 26: Save To Card
Save to Card Im Setup-Menü weisen die Leuchtziffern in den Klammern Sie darauf hin, dass Sie einen Bestandteil auswählen mussen, den Sie bearbeiten wollen. Verwenden Sie die Cursor-Tasten UP/DOWN oder Regler F4, um zu [SAVE TO CARD] zu scrollen. esc ← CONFIGURATION &... -
Seite 27: Load From Card
Load From Card Im Setup-Menü weisen die Leuchtziffern in den Klammern darauf hin, dass Sie einen Bestandteil wählen müssen, den Sie bearbeiten wollen. Benutzen Sie die Cursor-Tasten UP/DOWN oder Regler F4, um zu [LOAD FROM CARD] zu scrollen. esc ← CONFIGURATION &... -
Seite 28: Recording Shows
oder Effekte entwerfen oder speichern können und wie Sie Chases entwerfen und Steps bearbeiten können, etc. Um mit der Aufnahme zu starten, klicken Sie einfach auf die Record-Taste, dann fängt die LED schnell an zu blinken und Sie werden auf dem Display gefragt, was Sie aufnehmen möchten. In diesem Kapitel meinen wir die rechte LCD, wenn wir uns auf die LCD beziehen. -
Seite 29: Edit Steps
Benutzen Sie die Tasten F 1-6 und die Tasten Pan und Tilt, um die Effekte im Display der LCD zu zeigen (DMX-Kanälen entsprechend, die Sie in Internal Patch definiert haben). Die entsprechenden LED’s leuchten auf. COLOR GOBOS G. ROT PRISM SHUTT DIMMR Select active fixtures / effects... -
Seite 30: Step's Time
Sie können Steps direkt aufrufen oder bearbeiten, indem Sie die Step-Taste drücken. Eine Dialogbox zeigt an, dass Sie den zu bearbeitenden Step auswählen mussen. Select step to edit Modifizieren Sie den Step mit den Page- und Flash-Tasten 1-12, speichern Sie ihn dann und ersetzen Sie den alten Step oder speichern Sie den Step als neuen Step. -
Seite 31: Recording Chases
Recording Chases Es sind insgesamt 48 Chases für den Pars verfügbar. Drücken Sie „Chase“ im Record-Mode, dann leuchtet die entsprechende LED auf und Sie können die Seite und den Chase auswählen. Die Page-LED leuchtet auf und zeigt die akuelle Chase-Seite an. esc ←... -
Seite 32: Playback Mode
Wenn die Szenen abgeschlossen wurden, drücken Sie einfach auf „esc“, um dieses Menü zu verlassen. Playback mode Dieser Abschnitt verdeutlicht, wie Sie die Scenes, Chases und Shows, die Sie im vorigen Kapitel entworfen haben, auswählen, abspielen und unterbrechen konnen. Eine Szene ist eine Zusammenstellung ausgewählter Kanal-Level der Lichter, ein Chase ist eine Abfolge von Steps (Scenes), mit einigen Änderungen zu einer vorprogrammierten Geschwindigkeit für Pars, und eine Show ist eine Abfolge von Szenen für die Effektsteuerung der intelligenten Scanner. -
Seite 33: Choose Fixtures
Tasten, um die Lichtintensität zu ändern. Ein Wert von 01 ergibt den niedrigsten Ouput und 99 volle Intensität. Mit der Full-On-Taste kann man den gesamten Ouput zu voller Intensität bringen. Diese Funktion wird aktiviert, wenn man die Full-On-Taste drückt. Beim Loslassen der Taste wird die Funktion deaktiviert. Drücken Sie die Stand-By-Taste, dann wird der Stand-By-Modus aufgerufen. -
Seite 34: Copy
anziehen oder verlangsamen. Im Fixture-Mode erscheint eine Dialogbox und die Times-LED flackert kurz, wenn die Times-Taste gedrückt wird. esc ← - - - SELECT SHOW - - - SPEED % ok → *01* [ 25 ] Wählen Sie in diesem Steuerungsmodus Show-, Chase- oder Scene-Modus aus, indem Sie die Show-, Chase- oder Scene-Tasten benutzen. -
Seite 35: Lamp
Lamp Mit dieser Funktion kann man die Scannerlampe an- und ausschalten. Wenn man die Lampen-Taste drückt, wird die Lampenfunktion aufgerufen. Die entsprechende LED flackert kurz und eine Dialogbox erscheint. esc ← SWITCH LAMPS BY HOLDING DOWN KEYS ok → Um die Lampe an- oder auszuschalten, müssen Sie die Scanner-Tasten 1-16 für mehrere Sekunden herunterdrücken. -
Seite 36: Wartung
Wartung Der Showtec Light Desk Pro benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. -
Seite 37: Produktbeschreibung
Produktbeschreibung Modell: Showtec Light Desk Pro Spannungsversorgung : 230V DMX-Output: 3-polige XLR-Buchse, female MIDI-Signal: 5-poliges Standard-Interface Audio Input: 100 mV~1 Vpp Sicherung: FO.5A 250V 5x20 mm Maße : 650 x 400 x 115 mm (LxBxH) Gewicht : 8,5 kg Design und Produktbeschreibungen sind abhängig von Änderungen ohne vorherige Ankündigung.
