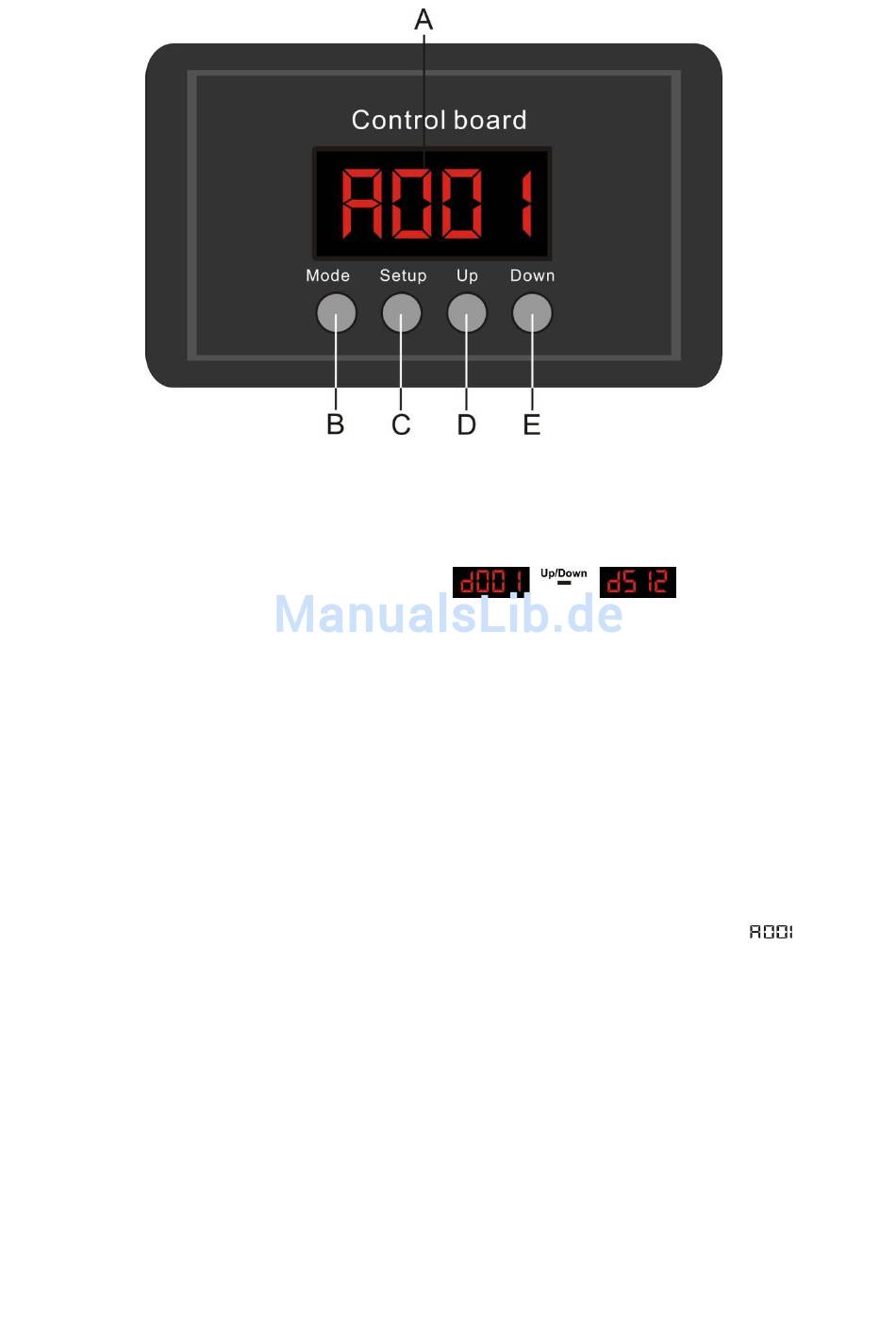

Bedienfeld
A. LCD-Display
B. Mode-Taste
C. ENTER-Taste
DMX-Modus
Die Geräte sind individuell an eine Datenverbindung
Controller angeschlossen.
Die Geräte reagieren auf das DMX-Signal des Controllers. (Wenn Sie die DMX-Adresse auswählen und
speichern, zeigt der Controller das nächste Mal die gespeicherte DMX-Adresse an.)
DMX-Adressierung
Das Bedienfeld an der Vorderseite des LED Par 64 ermöglicht Ihnen die Zuweisung der DMX-
Geräteadresse, d.h. des ersten Kanals, von dem der LED Par 64 dem Controller antwortet.
Bitte beachten Sie, dass das Gerät über 5 Kanäle verfügt, wenn Sie den Controller verwenden.
Wenn Sie mehrere LED Par verwenden, vergewissern Sie sich, dass die DMX-Adressen richtig eingestellt
sind.
Die DMX-Adresse des ersten LED Par 64 sollte 1(A001); die DMX-Adresse des zweiten LED Par 64 sollte
1+5=6 (A006); die DMX-Adresse des dritten LED Par 64 sollte 6+5=11 (A011) sein, usw. Stellen Sie bitte
sicher, dass Sie keine sich überschneidenden Kanäle haben, damit jeder LED Par 64 richtig gesteuert
werden kann.
Wenn zwei oder mehrere LED Par gleich adressiert sind, laufen Sie auch gleichzeitig.
Zur Eingabe von Adressen lesen Sie bitte die Hinweise im Abschnitt "Adressierung" (Menü
Steuerung:
Nachdem alle LED Par 64-Geräte adressiert wurden, können Sie diese über Ihren Beleuchtungscontroller
steuern.
Hinweis: Nach dem Einschalten stellt der LED Par 64 automatisch fest, ob DMX 512-Daten empfangen
wurden. Wenn am DMX-Eingang keine Daten empfangen wurden, blinkt die „LED" am Bedienfeld nicht.
Das Problem kann sein:
- Das XLR-Kabel des Controllers ist nicht an den Eingang des LED Par 64 angeschlossen.
- Der Controller ist ausgeschaltet oder defekt, das Kabel oder der Anschluss ist defekt, oder die
Signalkabel sind im Eingangsverbinder vertauscht.
Hinweis: Es ist notwendig, einen XLR-Endstecker (mit 120 Ohm) an das letzte Gerät anzuschließen, um
eine einwandfreie Übertragung innerhalb dieser Datenverbindung zu gewährleisten.
D. Up-Taste
E. Down-Taste
11
Abb. 5
