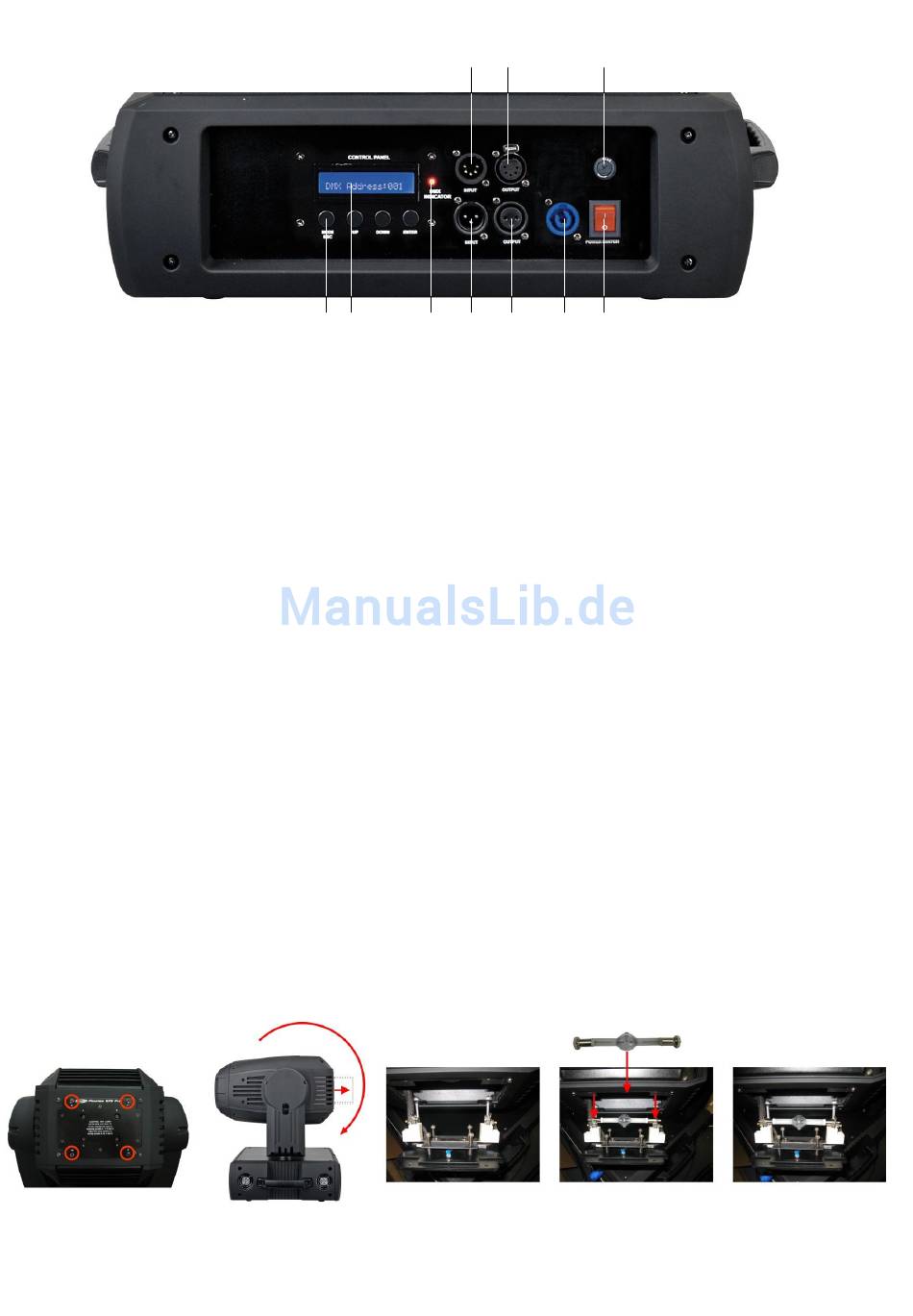

Rückseite
2)
DMX signal connector (IN) 5-pin
3)
DMX signal connector (OUT) 5-pin
4)
Sicherung 7A
5) Menu Tasten
6)
LCD Display
Installation
Lampeninstallation
Für den Showtec Phantom brauchen Sie eine HMI 575W Lampe (ordercode 80901O), die von allen
namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie,
daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. Überprüfen
Sie Ihren Produktbeschreibung Kennsatz zu Information.
Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, bevor Sie Lampen
auswechseln.
Die Lampe muß ausgewechselt werden, wenn Sie durch die Hitze beschädigt oder deformiert wurde.
Setzen Sie keine Lampen mit einer höheren Wattzahl ein! Lampen mit einer höheren Wattzahl entwickeln
höhere Temperaturen als für das Gerät vorgesehen.
Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch.
ACHTUNG: Lassen Sie das Gerät vor dem wechseln der Lampe 15 Minuten abkühlen.
Prozedur:
1. Lösen Sie die 4 Schrauben (W, X, Y, Z) auf der Rückseite der Lampenabdeckung.
2.
Kippen Sie den Movinghead Kopf vorsichtig, so dass das kleine Metalgehäuse leichter rausgleitet.
3. Lesen Sie die Hinweise für die Lampen. Berühren Sie nicht das Glas der Glühbirne (Siehe Abb. 3).
Fettige Fingerabdrücke auf dem Glas verkürzen die Lebensdauer der Lampen. (Wenn Sie das Glas
berühren, wischen Sie es am besten mit einem sauberen, fusselfreien Tuch ab oder mit Waschbenzin).
4. Setzen Sie die Lampen-Pins in die kleinen Löcher der Lampenfassung. Sie können den Abstand
zwischen der Lampe und der Linse auf der Rückseite der Abdeckung mit die Schrauben (A, B, C, D)
einstellen.
5. Setzen Sie die Lampenabdeckung wieder ein und ziehen Sie die Schrauben vorsichtig an.
1
5 6
7
7)
DMX LED
8)
DMX signal connector (IN) 3-pin
9)
DMX signal connector (OUT) 3-pin
10)
Powercon
11)
ON / OFF
2
2
3
4
8
9
10 11
3
4
8
Abb. 2
5
Abb. 3
