- Seite 1 DMX Merge ORDERCODE 50359...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec DMX Merge Produkt-Anleitung ™ Warnung..…...................………………………………..…….…... Sicherheitshinweise ………………………………………………………………………………………..….. Bestimmungsgemäße Verwendung …………………………………………………………..……………... Gerätebeschreibung....…............……….………………………………. Features……………………….………………………………………………………….………………….….. Geräteübersicht …………..…………………………………………………………………………..…..Installation................…...……………………………………..…..Installation............………………………………………..………....…. Aufstellung und Bedienung...........………………………………………....HTP-Modus............………………………………………..………..... Backup-Modus............………………………………………..………....Merge-Modus............………………………………………..………....DMX-Adreß-Einstellungsdiagramm.....………………………………………..………....DMX-Adreß-Tabelle..........………………………………………..………....Wartung..................………..………….…….……………..Fehlersuche..................………………….…………………..Technische Spezifikationen..............…...…….…….……………….…... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Gerätebeschreibung

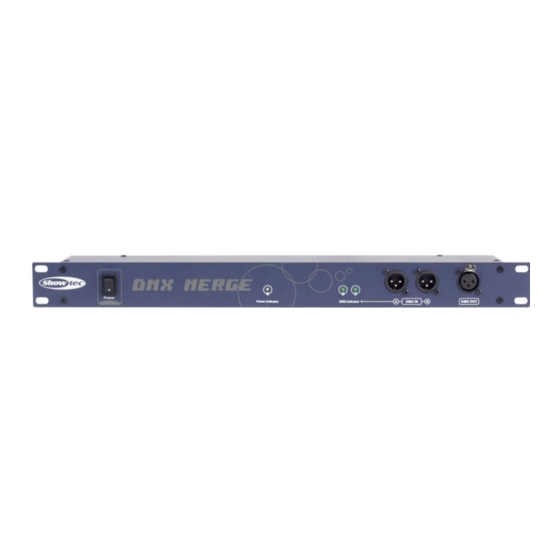

GERÄTEBESCHREIBUNG Features Der DMX Merge hat 3 Modi: • HTP-Modus. • Back-Up Modus. • Merge-Modus. • In diesem Gerät kann ein 2-way DMX-Signal-Input in einen DMX-Signal-Output zusammengeführt werden. Geräteübersicht Abb. 1 1) ON / OFF-Schalter. 2) Power Indicator 3) DMX (A) Indicator... -
Seite 7: Installation
Installation Installieren DMX Merge Entfernen Sie jegliches Verpackungsmaterial. Vergewissern Sie sich daß alle Schaumstoff- und Plastikeinlagen entfernt sind. Verbinden Sie alle Kabel. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch. -
Seite 8: Dmx-Adreß-Einstellungsdiagramm
Kanal des DMX-Signals B gesteuert. Der 8. Output vom 2. Kanal von DMX B, usw. In diesem Fall können die beiden Signale zu einem Signal-Output von 24 Kanälen zusammengeführt werden. Hinweis: Wenn Sie den Kippschalter 1 auf "On" setzen und die anderen in die "Off"-Position, werden alle DMX-Kanal-Outputs vom 1. -
Seite 9: Wartung
Wartung Der Showtec DMX Merge benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. -
Seite 10: Produktbeschreibung
Produktbeschreibung Modell: Showtec DMX Merge Spannungsversorgung : 230V Power Requirement: DC 9V, 300mA Min.(AC/DC adapter included) DMX Input: two 3-pin XLR male sockets on the front panel Extra: two 3-pin XLR male sockets on the rear panel DMX output: two 3-pin XLR female sockets on the front panel Extra one 3-pin XLR female sockets on the rear panel Maße : 482 x 73 x 44 mm (LxBxH) - Seite 11 2005 Showtec.
