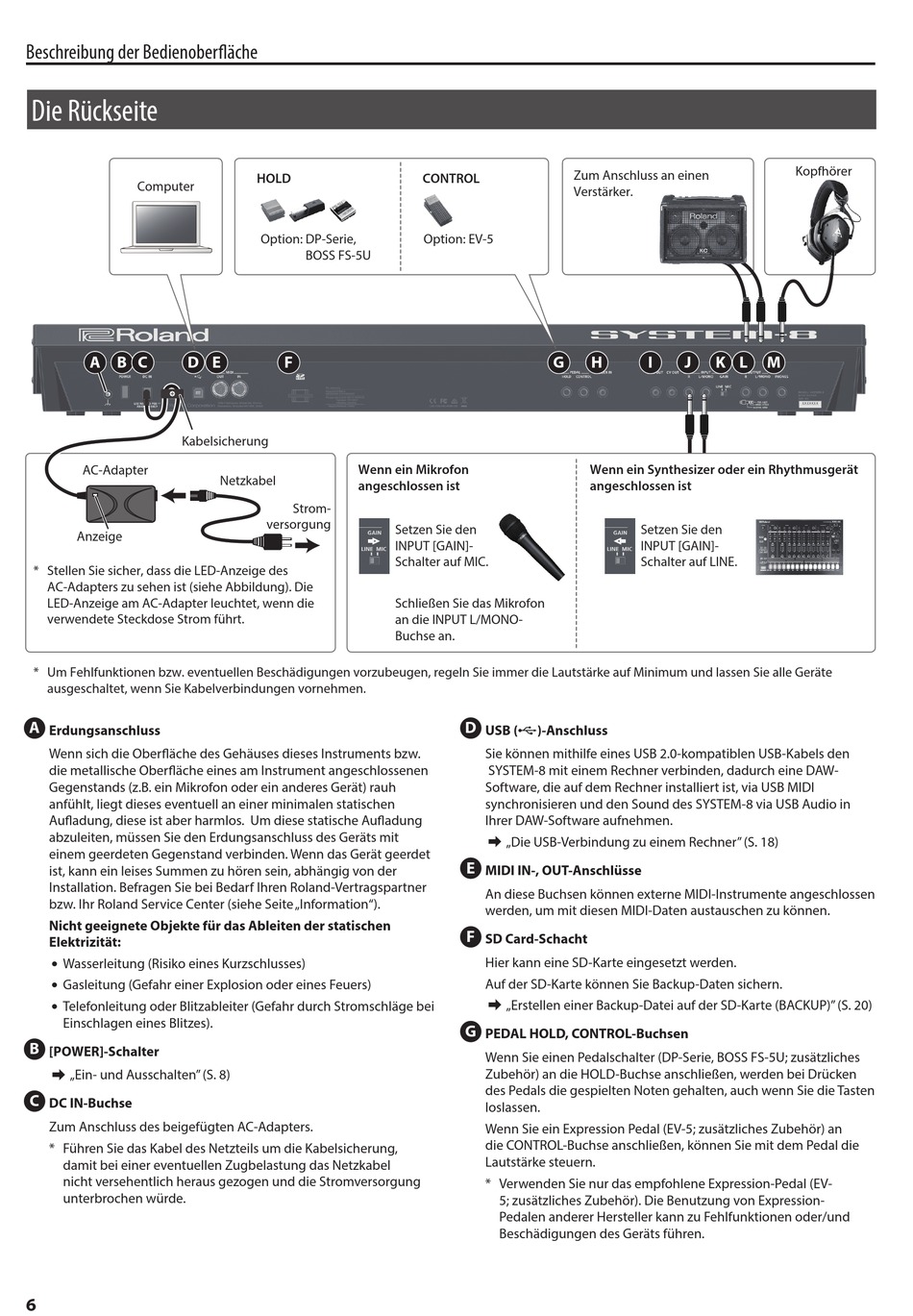

Beschreibung der Bedienoberfläche
Die Rückseite
Computer
A B C
D E
Kabelsicherung
AC-Adapter
Anzeige
* Stellen Sie sicher, dass die LED-Anzeige des
AC-Adapters zu sehen ist (siehe Abbildung). Die
LED-Anzeige am AC-Adapter leuchtet, wenn die
verwendete Steckdose Strom führt.
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte
ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
A
Erdungsanschluss
Wenn sich die Oberfläche des Gehäuses dieses Instruments bzw.
die metallische Oberfläche eines am Instrument angeschlossenen
Gegenstands (z.B. ein Mikrofon oder ein anderes Gerät) rauh
anfühlt, liegt dieses eventuell an einer minimalen statischen
Aufladung, diese ist aber harmlos. Um diese statische Aufladung
abzuleiten, müssen Sie den Erdungsanschluss des Geräts mit
einem geerdeten Gegenstand verbinden. Wenn das Gerät geerdet
ist, kann ein leises Summen zu hören sein, abhängig von der
Installation. Befragen Sie bei Bedarf Ihren Roland-Vertragspartner
bzw. Ihr Roland Service Center (siehe Seite „Information").
Nicht geeignete Objekte für das Ableiten der statischen
Elektrizität:
5 Wasserleitung (Risiko eines Kurzschlusses)
5 Gasleitung (Gefahr einer Explosion oder eines Feuers)
5 Telefonleitung oder Blitzableiter (Gefahr durch Stromschläge bei
Einschlagen eines Blitzes).
B
[POWER]-Schalter
& „Ein- und Ausschalten" (S. 8)
C
DC IN-Buchse
Zum Anschluss des beigefügten AC-Adapters.
* Führen Sie das Kabel des Netzteils um die Kabelsicherung,
damit bei einer eventuellen Zugbelastung das Netzkabel
nicht versehentlich heraus gezogen und die Stromversorgung
unterbrochen würde.
6
HOLD
Option: DP-Serie,
BOSS FS-5U
F
Wenn ein Mikrofon
Netzkabel
angeschlossen ist
Strom-
versorgung
CONTROL
Option: EV-5
G
Setzen Sie den
INPUT [GAIN]-
Schalter auf MIC.
Schließen Sie das Mikrofon
an die INPUT L/MONO-
Buchse an.
USB ( O )-Anschluss
D
Sie können mithilfe eines USB 2.0-kompatiblen USB-Kabels den
SYSTEM-8 mit einem Rechner verbinden, dadurch eine DAW-
Software, die auf dem Rechner installiert ist, via USB MIDI
synchronisieren und den Sound des SYSTEM-8 via USB Audio in
Ihrer DAW-Software aufnehmen.
& „Die USB-Verbindung zu einem Rechner" (S. 18)
E
MIDI IN-, OUT-Anschlüsse
An diese Buchsen können externe MIDI-Instrumente angeschlossen
werden, um mit diesen MIDI-Daten austauschen zu können.
F
SD Card-Schacht
Hier kann eine SD-Karte eingesetzt werden.
Auf der SD-Karte können Sie Backup-Daten sichern.
& „Erstellen einer Backup-Datei auf der SD-Karte (BACKUP)" (S. 20)
G
PEDAL HOLD, CONTROL-Buchsen
Wenn Sie einen Pedalschalter (DP-Serie, BOSS FS-5U; zusätzliches
Zubehör) an die HOLD-Buchse anschließen, werden bei Drücken
des Pedals die gespielten Noten gehalten, auch wenn Sie die Tasten
loslassen.
Wenn Sie ein Expression Pedal (EV-5; zusätzliches Zubehör) an
die CONTROL-Buchse anschließen, können Sie mit dem Pedal die
Lautstärke steuern.
* Verwenden Sie nur das empfohlene Expression-Pedal (EV-
5; zusätzliches Zubehör). Die Benutzung von Expression-
Pedalen anderer Hersteller kann zu Fehlfunktionen oder/und
Beschädigungen des Geräts führen.
Zum Anschluss an einen
Verstärker.
H
I
J
K L
Wenn ein Synthesizer oder ein Rhythmusgerät
angeschlossen ist
Setzen Sie den
INPUT [GAIN]-
Schalter auf LINE.
Kopfhörer
M
