Das Gerät und alle zugehörigen Rohre müssen entsprechend allen
geltenden Bestimmungen und Vorschriften installiert werden.
INSTALLATION
Beschriftungsschilder für Bedienfeld
Der LT FL20 wird ohne Beschriftung des Bedienfelds geliefert. Dadurch
kann der Monteur die für die Installation benötigte Sprache aus dem
Beschriftungsset für das Bedienfeld auswählen.

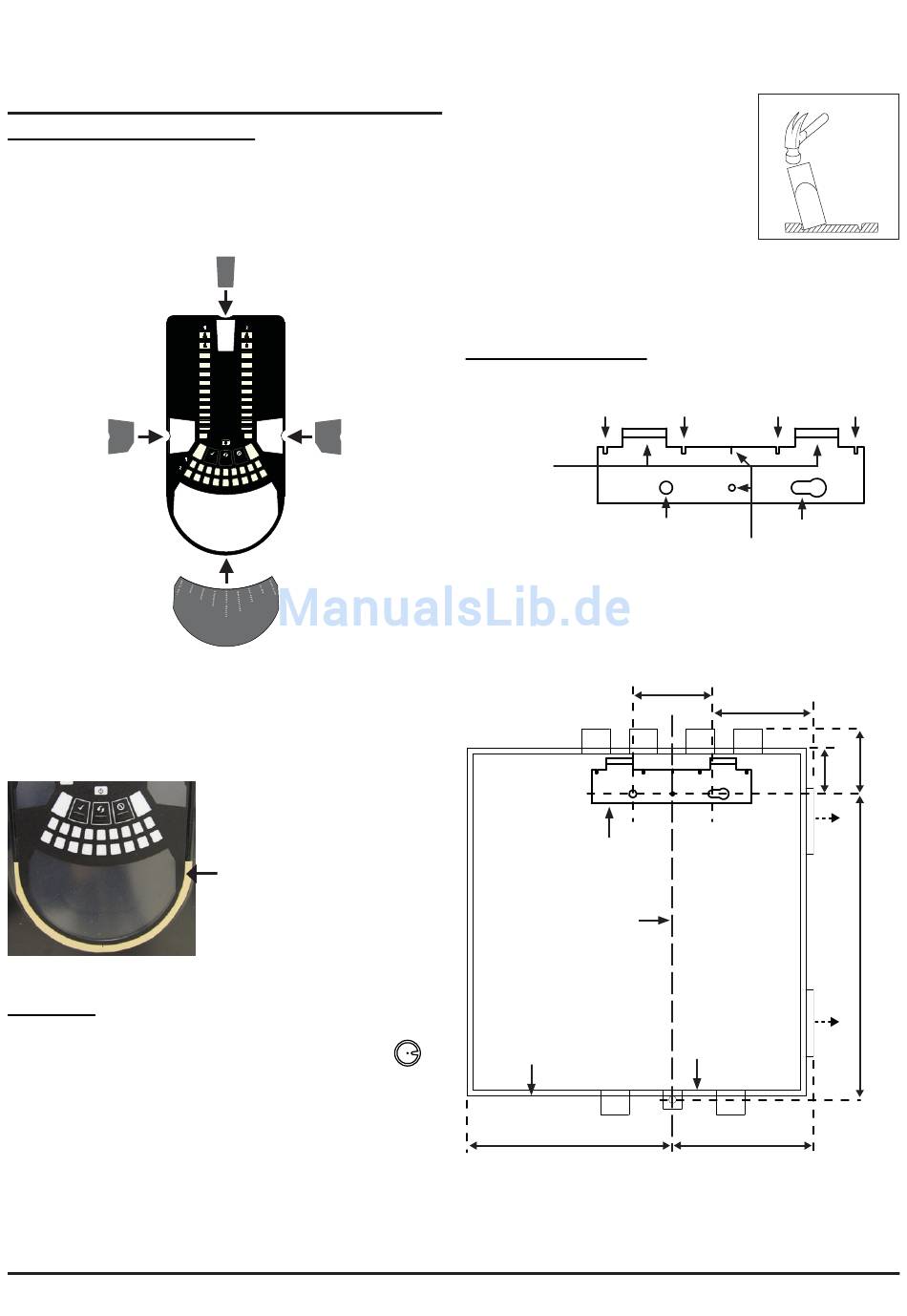

In Abbildung 2 wird dargestellt, wo die Beschriftungsschilder angebracht
werden müssen:
SMOKE
LEVEL 1
MODULE 1
FAULT
Abbildung 2: Anbringen der Beschriftungsschilder
am Bedienfeld
Nach dem Anbringen von Beschriftungsschild A entfernen Sie den
Schutz unten an der durchsichtigen Abdeckung und kleben diese an
(siehe Abbildung 3):
Kabelzugang
Brechen Sie die Kabelöffnungen an den erforderlichen
Stellen heraus. Die Positionen der Kabelöffnungen sind
durch das Symbol in Abbildung 1 dargestellt:
D200-102-00
ALARM
PREALARM
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
3
2
2
SMOKE
1
1
LEVEL 2
MODULE 2
POWER
FAULT
A
Abbildung 3: Schutz entfernen,
um Abdeckung
anzukleben
Abbildung 4: Herausbrechen der
Kabelöffnungen
Wandmontage des LT FL20
ZEIGT DIE MITTE DER ANSAUGROHRE AN
FAAST LT
AUFHÄNGELA-
SCHEN
BEFESTIGUNGSLOCH
Abbildung 5: Montagehalterung
POSITION DER HALTERUNG
LOTSCHNUR
ÄUSSERE
GERÄTEABMESSUNGEN
212 mm
* Mindestabstand zwischen Gelenk und geöffneter Tür = 35 mm.
Abbildung 6: Befestigen der Montagehalterung an der Wand
2
BEFESTIGUNGSLOCH
VERWENDUNG FÜR LOTSCHNUR
90 mm
99 mm
UMRISS DES
BASISGERÄTS
144 mm
59
41
mm
mm
*
329
mm
*
I56-3888-205
