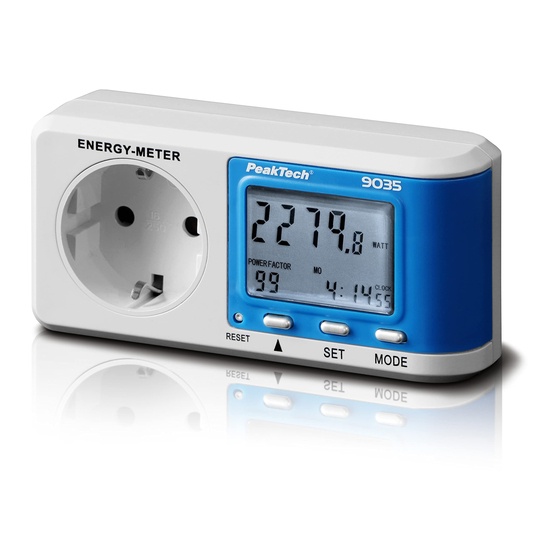

PeakTech 9035 Bedienungsanleitung

Energie- messgerät 02
Vorschau ausblenden Andere Handbücher für 9035:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

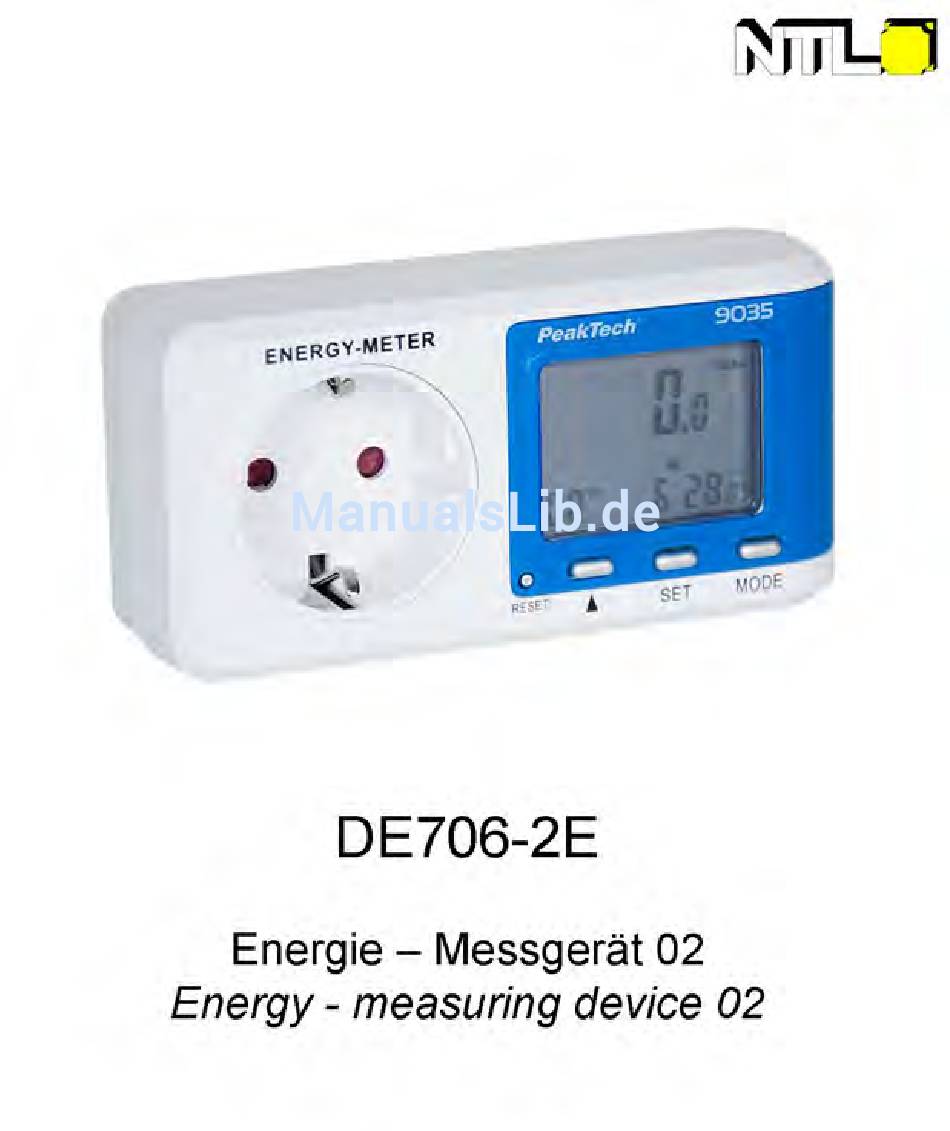

DE706-2E
Energie- Messgerät 02
Energy- measuring device 02

Werbung

loading

Verwandte Anleitungen für PeakTech 9035

Inhaltszusammenfassung für PeakTech 9035

  • Seite 2 1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind...
  • Seite 3 Messarbeiten trockener Kleidung vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte durchführen. Warnhinweise am Gerät unbedingt beachten. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben. Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
  • Seite 4 Öffnen Gerätes Wartungs- Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden. Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden. Keine technischen Veränderungen Gerät vornehmen. Gerät nicht Betrieb nehmen, wenn Umgebungsbedingungen nicht Spezifikationen übereinstimmen (>75%RH, >40°C oder <10°C) Messgeräte gehören nicht in Kinderhände.
  • Seite 5 3. Leistungsmerkmale Messung von Energiekosten (€), Energieverbrauch  (kWh), Netzspannung (V), Netzfrequenz (Hz), Verbraucherstrom (A), Leistungsfaktor  Anzeige des Maximalverbrauchs (Wmax) mit Auslösezeit Anzeige von Uhrzeit, Wochentag und  Verbrauchszeit Anzeige des Leistungsfaktors ab ca. 1W  Tag- und Nachttarif einstellbar ...
  • Seite 6 4. Bedienelemente und Anschlüsse 1. Schutzkontaktsteckdose mit Kindersicherung 2. Reset-Taste zum Rücksetzen aller Geräteeinstellungen 3. ▲-Taste zum Einstellen der verschiedenen Werte 4. SET-Taste zur Auswahl der Kosten- oder Zeiteinstellung 5. MODE-Taste zum Umschalten der Messfunktionen 6. LCD-Mehrbereichsanzeige...
  • Seite 7 5. Datum und Uhrzeit einstellen Dieses Energiekostenmessgerät hat eine integrierte Systemuhr, welche zum Umschalten des Tag- und Nachttarifs benötigt wird. Desweiteren speichert das Gerät den maximalen Verbrauchswert mit Uhrzeit zur besseren Auswertung der Verbrauchsverhaltens. Verbinden Sie das Gerät mit einer Steckdose. Das ...

  • Seite 8: Tarif 1 Einstellen

    6. Tag- und Nachttarif einstellen Bei diesem Energiekostenmessgerät lassen sich zwei verschiedene Stromtarife einstellen, welche Kostenberechnung geteiltem Tag- Nachtstromtarif genutzt werden können. Diese Einstellung kann für die ganze Woche oder nur ausgewählte Wochentage gelten. Die Kostenanzeige ist Währungsneutral und daher weltweit einsetzbar. 6.1.
  • Seite 9 Drücken Sie die SET-Taste um die dritte Ziffer (0.1  Geldeinheit pro kWh) auszuwählen. Betätigen Sie die ▲-Taste um diesen Wert zu  verändern (Bsp: 2 -bei einem Tarif von 00.25€ pro kWh) Drücken Sie die SET-Taste um die dritte Ziffer (0.01 ...

  • Seite 10: Tarif 2 Einstellen

    Betätigen ▲-Taste Minute  einzustellen (Bsp: 00 - bei Tagstromtarifbeginn um Uhr) Drücken Sie die SET-Taste um die Einstellungen zu  speichern. 6.2. Tarif 2 einstellen: Drücken Sie die MODE-Taste ca. 5 Sekunden im  Menü Spannungsmessung, Strommessung oder Leistungsmessung um die Tarifeinstellungen zu aktivieren.
  • Seite 11 Drücken Sie die SET-Taste um die dritte Ziffer (0.01  Geldeinheit pro kWh) auszuwählen. Betätigen Sie die ▲-Taste um diesen Wert zu  verändern (Bsp: 1 -bei einem Tarif von 00.21€ pro kWh) Drücken Sie die SET-Taste um die Einstellung der ...
  • Seite 12 7. Überlast- Einstellungen Bei eingestellter Überlastanzeige blinkt ein OVERLOAD- Zeichen in der Anzeige sobald der eingestellte Wert überschritten wurde. Der Ausgangswert ist auf 16 A eingestellt. Drücken Sie die MODE-Taste ca. 5 Sekunden im  Menü Spannungsmessung, Strommessung oder Leistungsmessung um die Überlasteinstellungen zu aktivieren.
  • Seite 13 8. LCD-Anzeige und Menüsteuerung Nach dem Verbinden des Gerätes mit einer Steckdose schaltet sich das Gerät automatisch ein und zeigt das aktuelle Spannungsmenü an. Hier können gemessene Netzspannung, Netzfrequenz, den Wochentag und die aktuelle Uhrzeit ablesen. -12-...
  • Seite 14 Durch Betätigen der MODE-Taste wird in den Strombereich umgeschaltet. Hier können aktuellen Laststrom Verbrauchers in Ampere, den Leistungsfaktor, Wochentag und die aktuelle Uhrzeit ablesen. -13-...
  • Seite 15 Durch nochmaliges Betätigen der MODE-Taste schalten Sie in den WATT-Bereich. Hier können Sie die aktuelle Leistung des Verbrauchers in Watt, den Leistungsfaktor, den Wochentag und die aktuelle Uhrzeit ablesen. -14-...
  • Seite 16 Durch nochmaliges Betätigen der MODE-Taste schalten Sie in den WATT-MAX Bereich. Hier können Sie die maximal gemessene Leistung des Verbrauchers in Watt, den Leistungsfaktor und die Uhrzeit der maximalen Leistungsmessung ablesen. -15-...
  • Seite 17 Durch nochmaliges Betätigen der MODE-Taste schalten Sie in den kWh (Kilowattstunden)-Bereich. Hier können Sie die bisher gemessene Leistung des Verbrauchers in kWh, den Leistungsfaktor, Wochentag und die aktuelle Uhrzeit ablesen. -16-...
  • Seite 18 Durch nochmaliges Betätigen der MODE-Taste schalten Sie in den CO /kg Bereich. Hier können Sie einen Orientierungswert für die erzeugten CO Emissionswerte der bisher gemessenen Leistung des Verbrauchers, den Leistungsfaktor, Wochentag und die aktuelle Uhrzeit ablesen. Der CO Wert bezieht sich auf eine 100% Versorgung durch Kohlekraft und wird durch den theoretischen CO Ausstoß...
  • Seite 19 Durch nochmaliges Betätigen der MODE-Taste schalten Sie in den Gesamtpreis - Bereich. Um einen Messwert zu errechnen müssen Sie mindestens einen Tarif festgelegt haben. In dieser Anzeige werden die Gesamtkosten für beide Tarife angezeigt. Je nach getätigter Einstellung können Sie diesen Wert als Euro- Wert ablesen.
  • Seite 20 Durch nochmaliges Betätigen der MODE-Taste schalten Sie in den Gesamtpreis Tarif 1- Bereich. Um einen Messwert zu errechnen müssen Sie einen Tarif 1 festgelegt haben. In dieser Anzeige werden die Gesamtkosten für den Tarif 1 angezeigt. Je nach getätigter Einstellung können Sie diesen Wert als Euro- Wert ablesen.
  • Seite 21 Durch nochmaliges Betätigen der MODE-Taste schalten Sie in den Gesamtpreis Tarif2- Bereich. Um einen Messwert zu errechnen müssen Sie einen Tarif 2 festgelegt haben. In dieser Anzeige werden die Gesamtkosten für den Tarif 2 angezeigt. Je nach getätigter Einstellung können Sie diesen Wert als Euro- Wert ablesen.
  • Seite 22 Entfernung des Netzsteckers aus der Steckdose ®  Wenn das PeakTech 9035 mit Spannung versorgt wird, lädt sich der Akku selbständig auf Der Akku ist fest eingebaut und muss nicht ersetzt  oder gesondert entsorgt werden 10. Technische Daten Nenn-Eingangsspannung 230 V AC;...
  • Seite 24 1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EG (Electromagnetic Compatibility) and 2006/95/EG (Low Voltage) as amended by 2004/22/EG (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed.
  • Seite 25 Keep hot soldering irons or guns away from the equipment. Allow the equipment to stabilize at room temperature before taking up measurement (important for exact measurements). Use caution when working with voltages above 35V DC or 25V AC. These Voltages pose shock hazard. Fetch out the battery when the meter will not be used for long period.
  • Seite 26 2. General New designed, high-precision Energy Meter for detecting the energy consumption of electrical appliances and to calculate the total cost of the electricity consumption of a device by entering the current price. Through the integrated power factor calculation all modern electronic consumers such as switching power supplies, TVs, fluorescent lights, LED systems and of course, resistive loads such as electric heaters and hobs are precisely...
  • Seite 27 3. Features Measure the energy costs (€), energy consumption • (kWh), Voltage (V) Frequency (Hz), load current (A), power factor Display of the maximum consumption (Wmax) with • trigger time Display of time, day and consumption time • Power factor measurement from about 1W •...
  • Seite 28 4. Front panel description 1. Earthed socket with child protection 2. Reset button to reset all device settings 3. ▲-button for setting the various values 4. SET button to select the cost or time setting 5. MODE button to switch the measurement functions 6.
  • Seite 29 5. Date and Time This energy cost meter has a built-in system clock, which is required to switch the day and night tariff. Furthermore, the device stores the maximum consumption value with time for better evaluation of the consumption behavior. Connect the unit to a wall outlet.
  • Seite 30 6. Set prices In this energy cost meter can be set two different price rates, which can be used to calculate costs in split day and night tariff. This setting is valid for the whole week or only selected weekdays. The value received is neutral and therefore can be used worldwide.
  • Seite 31 Press the SET button to select the third digit (0.01 • cash per unit kWh). Press the ▲ key to change this value (e.g.: 5 -at a • rate of 00.25 € per kWh) Press the SET button to set the decimal point •...
  • Seite 32 Press the MODE button one time to switch from • PRICE 1 to PRICE 2. Press the SET button to make the adjustment of the • cost of Price2. The first digit (ten units of money per kWh) starts • flashing.
  • Seite 33 Repeatedly press the ▲ button to cycle through the • weekdays (normal value: Mo-Su) (Mo, Tu, We, Th, Fri, Sat, Sun, Mon-Fri, Mon-Sat, Sat-Su, Mo-Su) Press the SET button to set the daily hour of the • start time for Price 2. Press the ▲...
  • Seite 34 7. Overload settings With a preset overload an OVERLOAD symbol flashes on the display when the set value is exceeded. This value is normally set to 16A. Press the MODE button for about 5 seconds in the • voltage measurement, current measurement and power measurement menu to activate the overload settings.
  • Seite 35 8. LCD display and menu control After connecting the device to a power outlet, the device switches on automatically and displays the VOLTAGE menu. Here you can check the measured line voltage, line frequency, weekday and the current time. -34-...
  • Seite 36 Press the MODE button to switch to the CURRENT range. Here you can check the load current in amps, power factor, weekday and the current time. -35-...
  • Seite 37 Press the MODE button to switch to the WATT range. Here you can check the current power of the load in watts, the power factor, weekday and the current time. -36-...
  • Seite 38 Press the MODE button to switch to the WATT MAX range. Here you can check the measured maximum power of the load in watts, the power factor and the trigger time of the maximum power measurement. -37-...
  • Seite 39 Press the MODE key to switch to the kWh (kilowatt hours) range. Here you can check the previously measured power of the consumer in kWh, power factor, weekday and the current time. -38-...
  • Seite 40 Press the MODE key to switch to the CO2/kg range. Here you can check an orientation value for the generated CO2 emission values of the previously measured power of the consumer, the power factor, weekday and the current time. The CO2/kg Value refers to a 100% supply by coal-fired power and is calculated by the theoretical CO2 emissions of 0.792 kg / kWh.
  • Seite 41 Press the MODE key again to switch to the Total Trice area. To calculate a Total costs, you must have set at least the tariff 1 first. The total costs as sum of the both tariffs are indicated. Depending upon your settings, you can read this value as the €- value.
  • Seite 42 Press the MODE key again to switch to the total price Tariff 1 area. To calculate a total value, you must have set a tariff 1 first. The total cost of the tariff 1 appears in this indication. Depending upon your settings, you can read this value as the €- value.
  • Seite 43 Press the MODE key again to switch to the total price Tariff 2 area. To calculate a total value, you must have set a tariff 1 first. The total cost of the tariff 2 appears in this indication. Depending upon your settings, you can read this value as the €- value.
  • Seite 44 9. Integrated storage battery: The integrated storage battery serves to backup the  measured values in case of power failure or when the unit is unplugged from the outlet  When the unit is connected to the electrical grid, the storage battery reloads itself automatically The storage battery is integral and hasn’t to be ...
