94

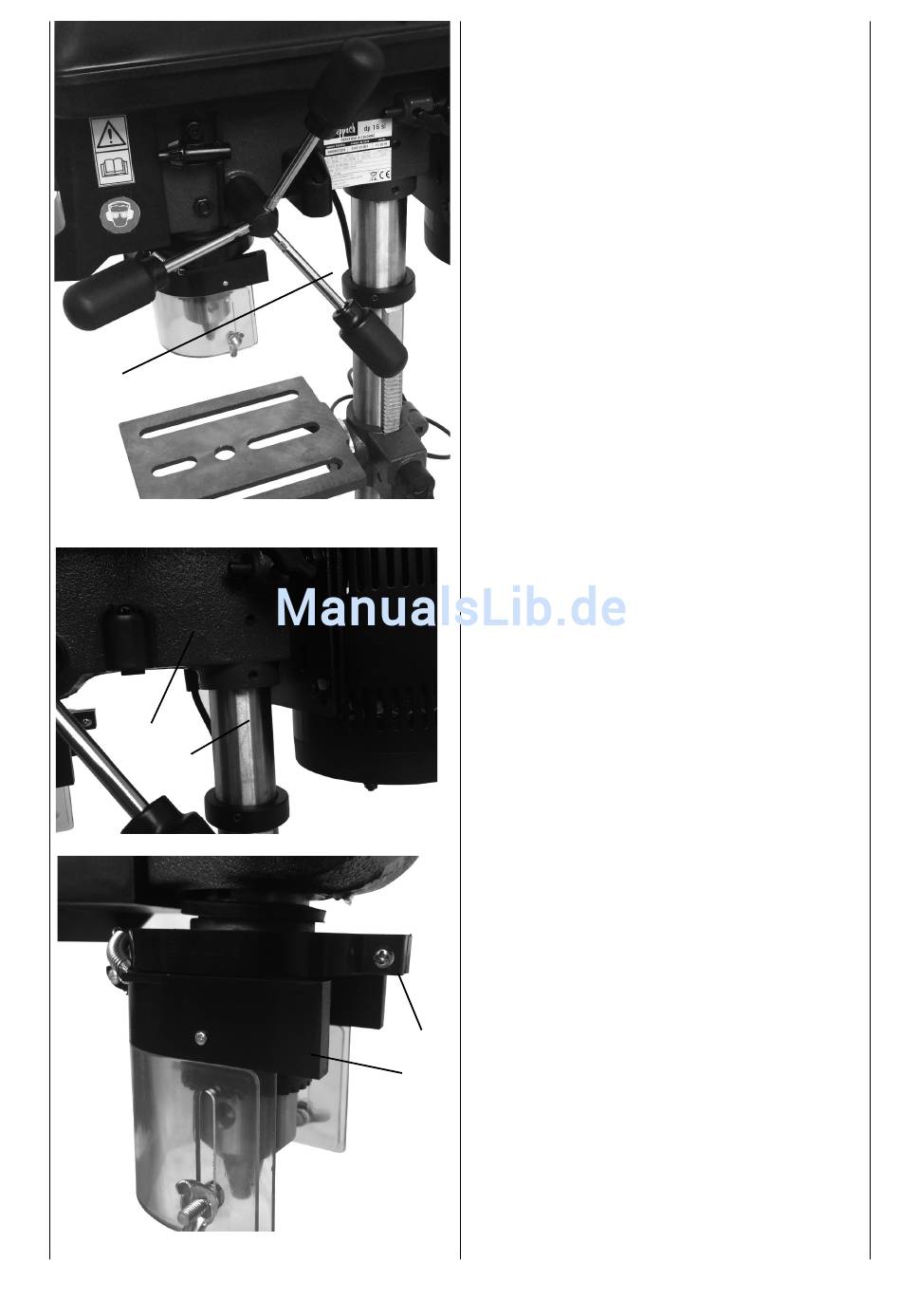

Puurimislaua hoidiku montaaž
1. Pistke hammaslatt (3) puurimislaua hoidiku (A)
nuuti.
2. Joondage hammaslatt (3) puurimislaua hoidiku (A)
suhtes keskele.
3. Pöörake hammaslati (3) kokkupanemisel nuudi
sisemuses puurimislaua hoidiku (A) korrektsele
hambumisele hammaslatiga.
4.
Pange nüüd puurimislaua hoidik (A) koos ham-
maslatiga (3) sambale (2) ja juhtige hammaslatt (3)
sambajalal hammaslati alumisse juhikusse.
5. Kindlustage hammaslatt (3) rõngaga (1). Järgige
seejuures, et hammaslati juhik on rõnga (1) juures
allapoole suunatud. Fikseerige rõngas (1) integree-
ritud süviskruvi kinnipingutamisega.
6. Pistke kõrguseseaduri seadekäepide (D) puu-
rimislaua hoidiku (A) varrele ja kindlustage see
süviskruviga.
Masinapea ja samba montaaž
1.
Libistage masina pea (A) samba peale (B).
2.
Seadke puurmasina spindel lauaga ja põranda-
plaadiga kohakuti ning pingutage masinapea
külgedel asuva 2 süviskruviga tugevasti kinni.
(sisekuuskantvõti NR4)
Puuri padruni kaitse
1. Sobitage padruni kaitse koos sügavuse piduriga
(1) spindli toru peale ja kinnitage piludega kruvid
(2).
2
1
