Warnung:
Zu Ihrer eigenen Sicherheit stecken Sie niemals den
Stecker in die Steckdose, bevor Sie nicht alle Schritte
der Montage abgearbeitet haben und Sie die Sicher-
heits- und Arbeitsanweisungen gelesen und verstanden
haben.
Säule und Maschinenfuß
1.
2.
3.
A

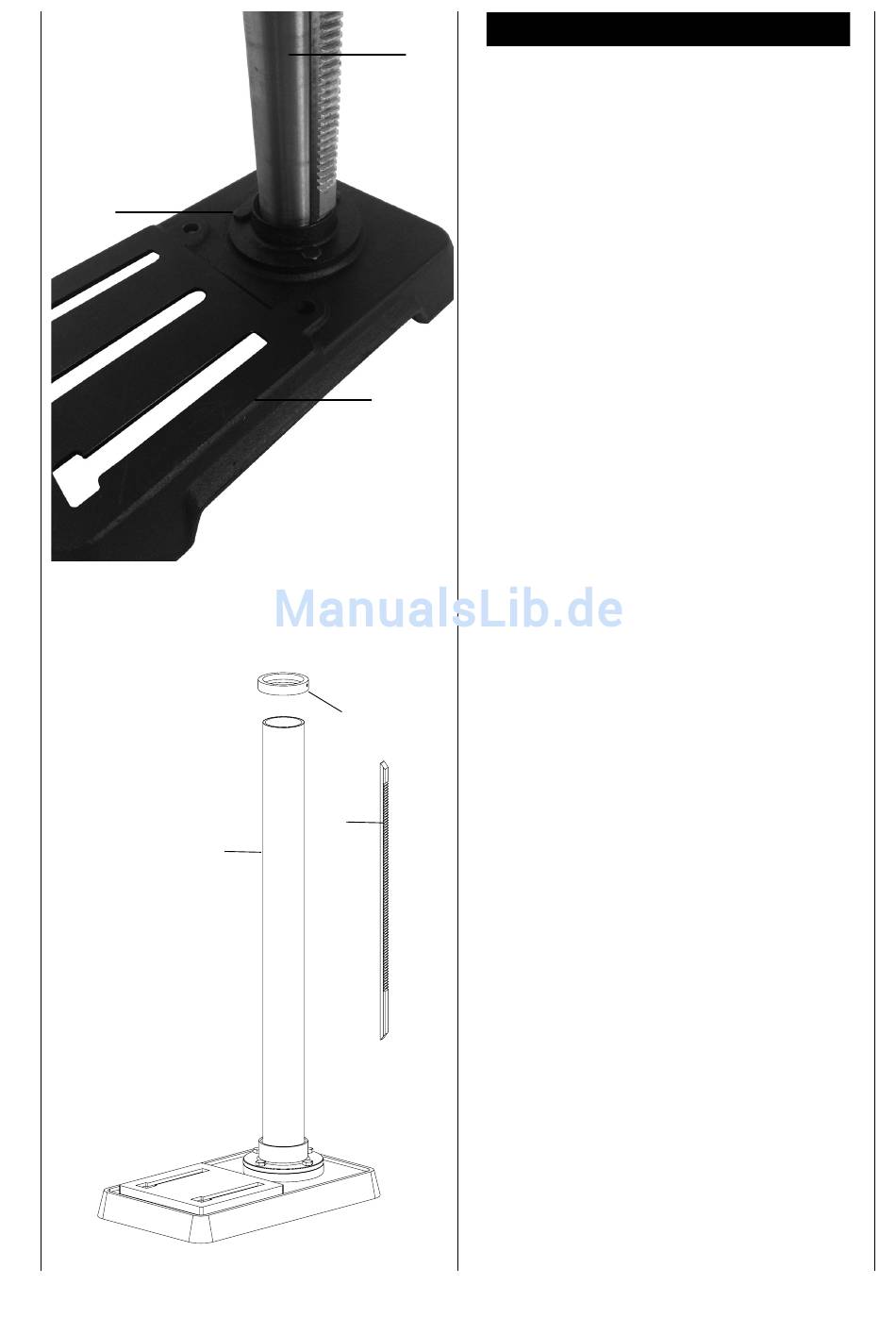

Entfernen der Zahnstange
Um Ihre Bohrmaschine montieren zu können, müssen
Sie zunächst die Zahnstange (3) demontieren.
1 1.
2.
3
Montageanweisung
Stellen Sie die Grundplatte (A) auf den Boden oder
auf die Werkbank.
Stellen Sie die Säuleneinheit (B) so auf die Grund-
platte, dass die Löcher der Säuleneinheit mit den
Löchern der Grundplatte deckungsgleich sind.
Schrauben Sie die drei Schrauben (C) zur Befe-
stigung der Säuleneinheit in die Grundplatte und
ziehen Sie diese mit einem Gabelschlüssel (SW13)
fest.
Demontieren Sie den Ring (1) mithilfe eines
Innensechskantschlüssels (SW3) und ziehen Sie
diesen von der Säule (2).
Ziehen Sie nun die Zahnstange (3) heraus.
