B
A

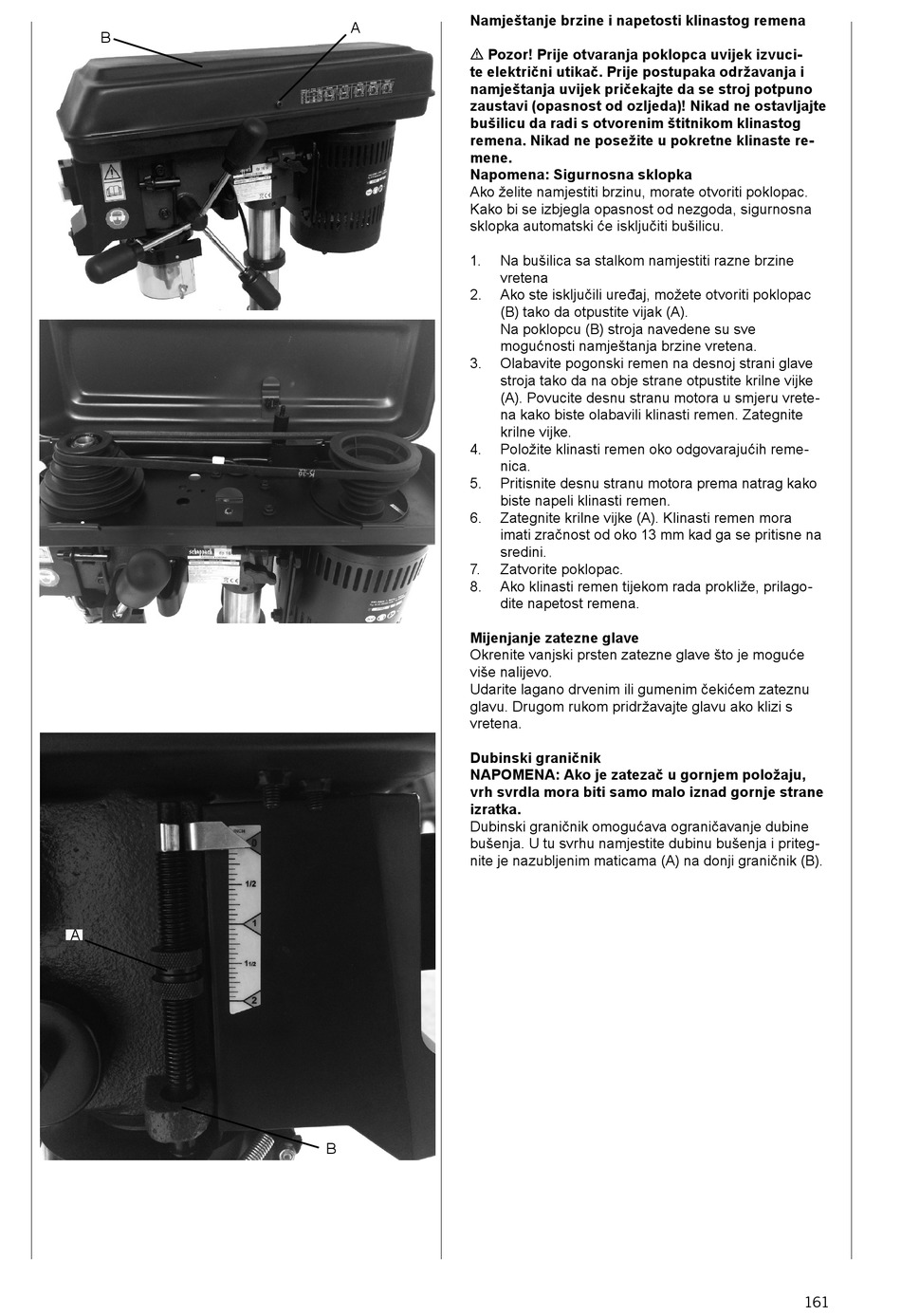

Namještanje brzine i napetosti klinastog remena
A
m Pozor! Prije otvaranja poklopca uvijek izvuci-
te električni utikač. Prije postupaka održavanja i
namještanja uvijek pričekajte da se stroj potpuno
zaustavi (opasnost od ozljeda)! Nikad ne ostavljajte
bušilicu da radi s otvorenim štitnikom klinastog
remena. Nikad ne posežite u pokretne klinaste re-
mene.
Napomena: Sigurnosna sklopka
Ako želite namjestiti brzinu, morate otvoriti poklopac.
Kako bi se izbjegla opasnost od nezgoda, sigurnosna
sklopka automatski će isključiti bušilicu.
1.
2.
3.
4.
5.
6.
7.
8.
Mijenjanje zatezne glave
Okrenite vanjski prsten zatezne glave što je moguće
više nalijevo.
Udarite lagano drvenim ili gumenim čekićem zateznu
glavu. Drugom rukom pridržavajte glavu ako klizi s
vretena.
Dubinski graničnik
NAPOMENA: Ako je zatezač u gornjem položaju,
vrh svrdla mora biti samo malo iznad gornje strane
izratka.
Dubinski graničnik omogućava ograničavanje dubine
bušenja. U tu svrhu namjestite dubinu bušenja i priteg-
nite je nazubljenim maticama (A) na donji graničnik (B).
B
Na bušilica sa stalkom namjestiti razne brzine
vretena
Ako ste isključili uređaj, možete otvoriti poklopac
(B) tako da otpustite vijak (A).
Na poklopcu (B) stroja navedene su sve
mogućnosti namještanja brzine vretena.
Olabavite pogonski remen na desnoj strani glave
stroja tako da na obje strane otpustite krilne vijke
(A). Povucite desnu stranu motora u smjeru vrete-
na kako biste olabavili klinasti remen. Zategnite
krilne vijke.
Položite klinasti remen oko odgovarajućih reme-
nica.
Pritisnite desnu stranu motora prema natrag kako
biste napeli klinasti remen.
Zategnite krilne vijke (A). Klinasti remen mora
imati zračnost od oko 13 mm kad ga se pritisne na
sredini.
Zatvorite poklopac.
Ako klinasti remen tijekom rada prokliže, prilago-
dite napetost remena.
