29-2 Kommunikation mit SmartMedia-Karten

[ Einsetzen ]

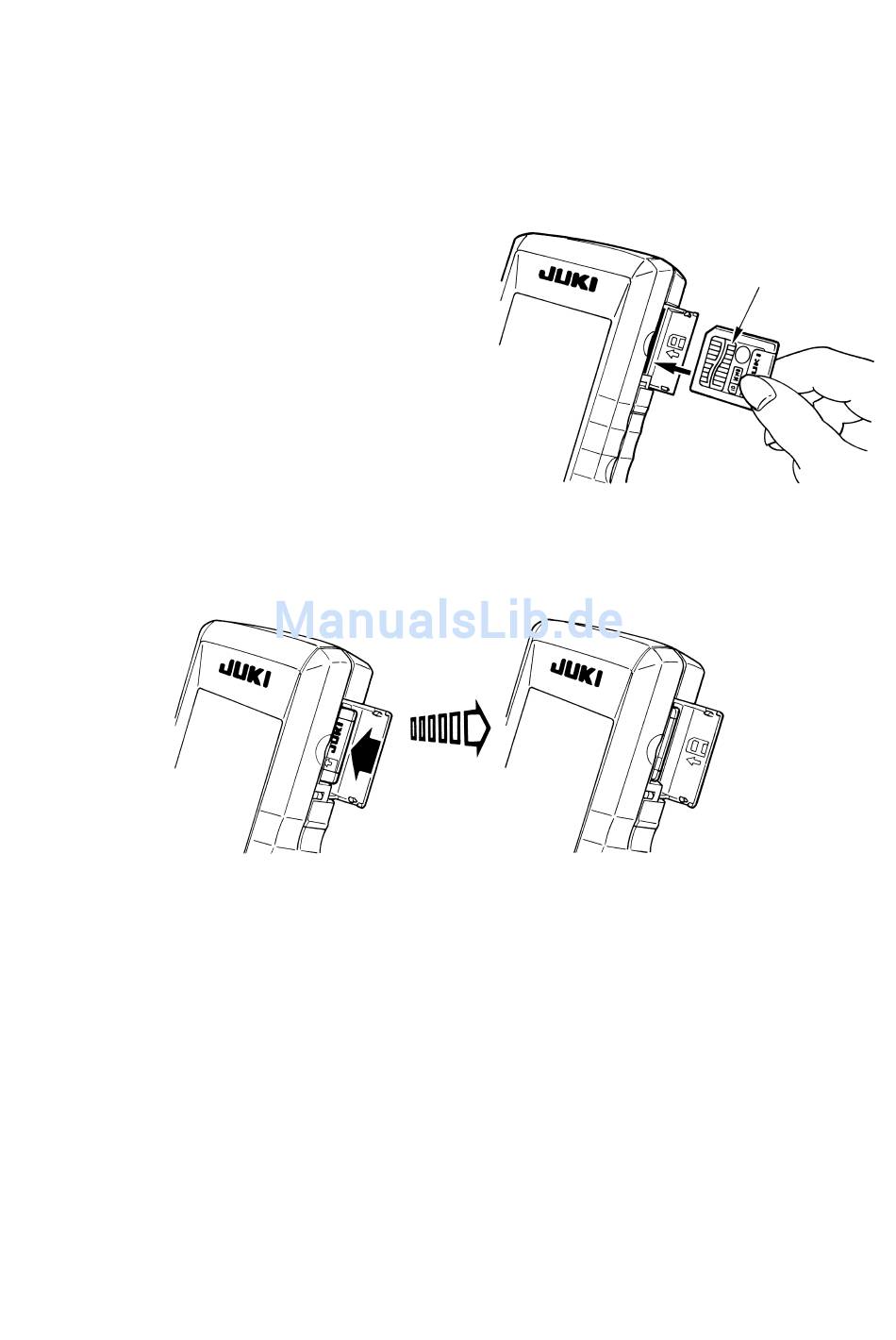

① Öffnen Sie die obere Seitenabdeckung an der
Seite der Bedienungstafel, um Zugang zu dem
Einschubschlitz für die SmartMedia-Karte zu
erhalten.
Schieben Sie die Karte mit oben liegendem
Kontaktteil in den Schlitz ein.
② Beim Einschieben wird ein Druckpunkt erreicht, wenn die Karte noch etwa 10 mm übersteht.
Schieben Sie die Karte unter leichter Kraftanwendung über diesen Druckpunkt hinaus bis zum
Anschlag ein. Der Einschub ist korrekt abgeschlossen, wenn die Karte um etwa 1 mm zurückfedert.
③ Schließen Sie die SmartMedia-Abdeckung, nachdem der Einschub der Karte abgeschlossen ist.
Durch Schließen der Abdeckung wird die Durchführung der Kommunikation ermöglicht. Angaben
zum Kommunikationsverfahren entnehmen Sie bitte der Bedienungsanleitung der Bedienungstafel.
Falls die SmartMedia-Karte und die Abdeckung miteinander in Berührung kommen und die
Abdeckung sich nicht schließen lässt, überprüfen Sie die folgenden Punkte.
・ Prüfen Sie, ob die Karte unvollständig eingeschoben ist und am Druckpunkt um etwa 10 mm
übersteht.
・ Prüfen Sie, ob die Karte mit unten liegendem Kontaktteil verkehrt herum eingeschoben wurde.
・ Prüfen Sie, ob ein SmartMedia-Kartentyp mit einer anderen Spannung als 3,3 V verwendet
wird.
100
Kontaktteil
