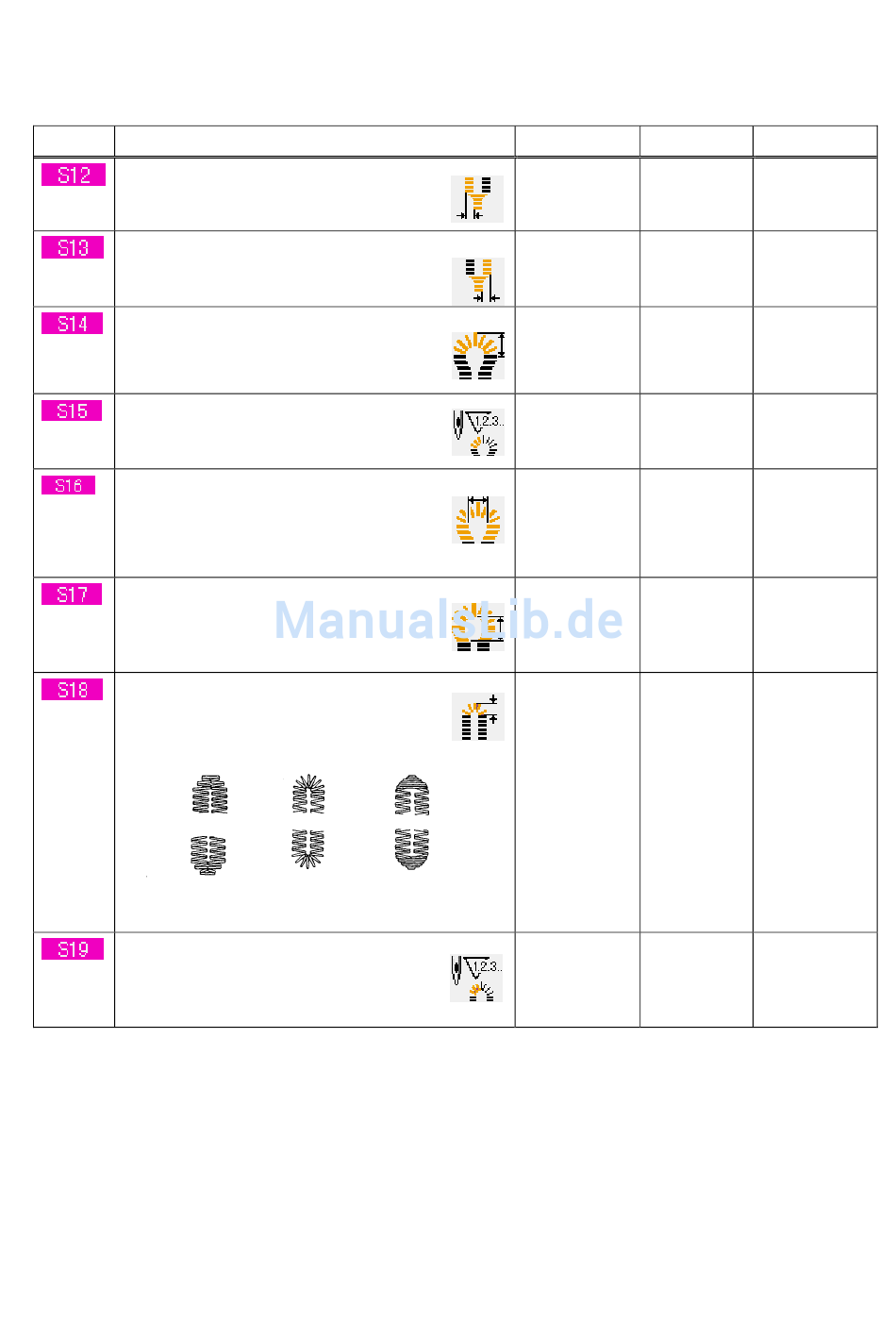

Ｎｒ．
Fließriegelversatz, links
Dieser Posten dient zur Einstellung der Länge
des Riegelabschnitts der Fließriegelform.
Fließriegelversatz, rechts
Dieser Posten dient zur Einstellung der Länge
des Riegelabschnitts der Fließriegelform.
Länge der Augenform
Dieser Posten dient zur Einstellung der
Oberseitenlänge von der Mitte des Auges der
Augenform.
Stichzahl der Augenform
Dieser Posten dient zur Einstellung der Stichzahl
im oberen 90°-Bereich der Augenform.
Augenbreite
Dieser Posten dient zur Einstellung des
Quermaßes der Innenseite der Augenform.
Der tatsächliche Nadeleinstichpunkt ist das Maß,
zu dem S04 Messerschlitzbreite, links hinzugefügt wird.
Augenlänge
Dieser Posten dient zur Einstellung der
Längsgröße der Innenseite der Augenform.
Länge der Rundform
Dieser Posten dient zur Einstellung der
Oberlänge von der Mitte der Rundform.
Rundtyp,
oben
Rundtyp,
unten
Stichzahl der Radialform
Dieser Posten dient zur Einstellung der Stichzahl
im oberen 90°-Bereich der Radialform.
Posten
Halbmondtyp,
Radialtyp,
oben
oben
Radialtyp,
Halbmondtyp,
unten unten
Einstellbereich
0,00 bis 3,00
0,00 bis 3,00
1,0 bis 10,0
1 bis 8
1,0 bis 10,0
1,0 bis 10,0
1,0 bis 5,0
1 bis 8
42
Einstelleinheit Bemerkungen
※１
0,05mm
※１
0,05mm
※１
0,1mm
※１
1
※１
0,1mm
※１
0,1mm
※１
0,1mm
※１
1
