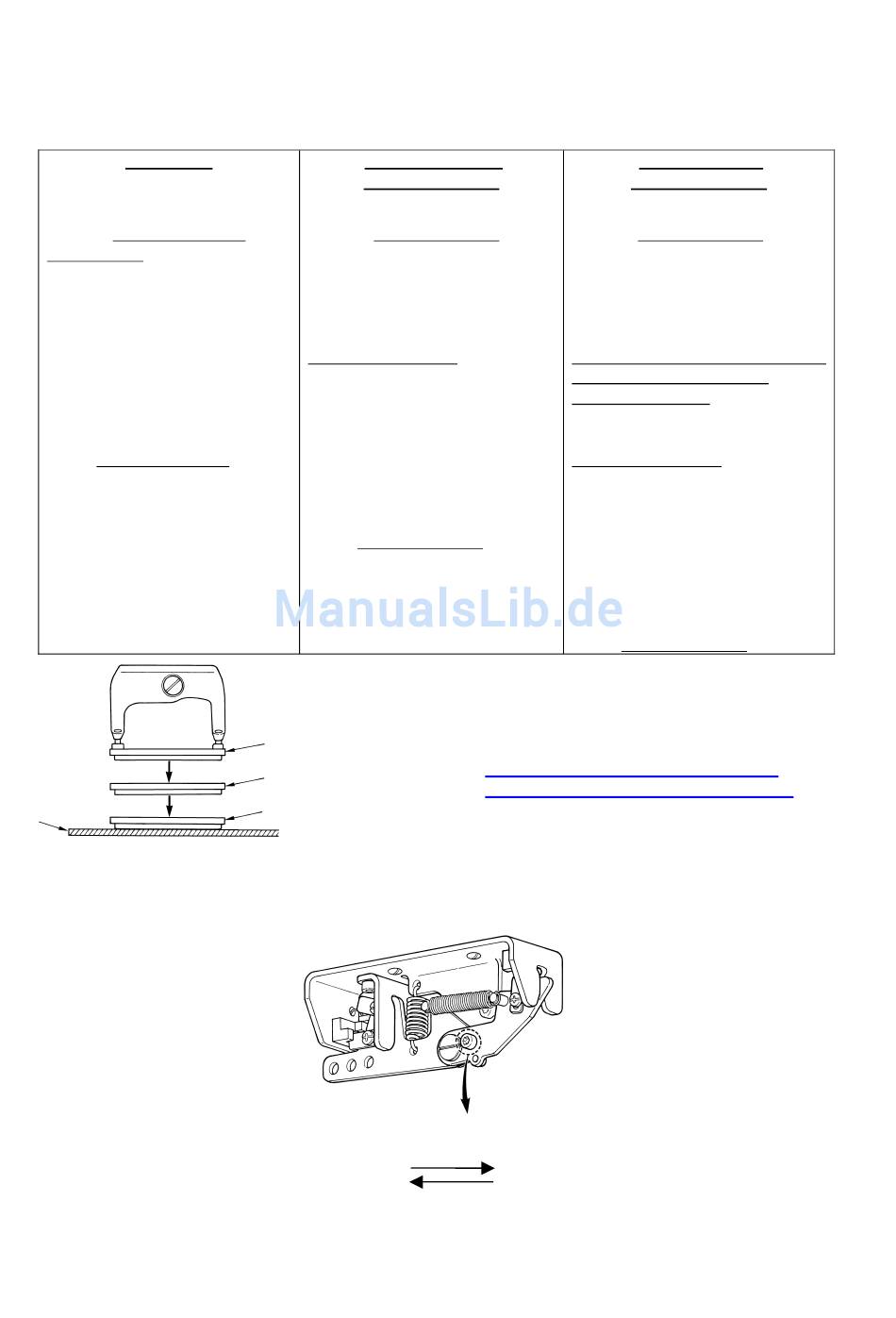

4-2 Erläuterung der Pedalbewegung
2-Pedal-Typ
AUSGANGSSTELLUNG
Presser : Zwischenposition② oder
Nähposition③
１）Einlegen des Nähguts
Der Presser wird entsprechend
dem Pedalweg des linken Pedals
angehoben.
２）Starten des Nähvorgangs
Der Nähvorgang beginnt, wenn das
rechte Pedal niedergedrückt wird.
３）Beenden des Nähvorgangs
Der Presser hebt sich automatisch
bis zur Zwischenposition②.
Stoff
● Pedalschalter-Einstellung
Befestigen oder entfernen Sie die in der Abbildung gezeigte Schraube gemäß der Einstellung des
Speicherschalters.
2-Pedal-Typ
1-Pedal-Typ
(ohne Zwischenposition)
1-Pedal-Typ (ohne
Zwischenposition)
AUSGANGSSTELLUNG
Presser : Maximalposition①
１）Einlegen des Nähguts
２）Bestätigung der
Nähguteinführung
Der Presser senkt sich auf die
Stoffeinlegeposition③, wenn das
rechte Pedal bis auf die erste Stufe
niedergedrückt wird.
３）Starten des Nähvorgangs
Der Nähvorgang beginnt, wenn das
rechte Pedal auf die zweite Stufe
niedergedrückt wird.
４）Beenden des Nähvorgangs
Der Presser hebt sich automatisch
bis zur Maximalposition①.
①
②
③
Entfernen Sie die Schraube.
Bringen Sie die Schraube an.
17
AUSGANGSSTELLUNG
Presser : Maximalposition①
１）Einlegen des Nähguts
２）Bestätigung der
Nähguteinführung
Der Presser senkt sich auf die
Zwischenposition②, wenn das rechte
Pedal bis auf die erste Stufe
niedergedrückt wird.
３）Bestätigung des Nähstarts
Der Presser senkt sich auf die
Stoffeinlegeposition③, wenn das
rechte Pedal bis auf die zweite Stufe
niedergedrückt wird.
４）Starten des Nähvorgangs
Der Nähvorgang beginnt, wenn das
rechte Pedal auf die dritte Stufe
niedergedrückt wird.
５）Beenden des Nähvorgangs
Der Presser hebt sich automatisch
bis zur Maximalposition①.
※ Die Höhe der auf der linken Seite
beschriebenen Positionen von ① bis ③ kann
mit Hilfe der Speicherschalter eingestellt oder
geändert werden.
→
26. METHODE ZUM ÄNDERN DER
SPEICHERSCHALTERDATEN, S. 77.
1-Pedal-Typ
(mit Zwischenposition)
1-Pedal-Typ (mit
Zwischenposition)
