Kommunikation Über Den Rs-232C-Anschluss - JUKI IP-200 Bedienungsanleitung

29-3 Kommunikation über den RS-232C-Anschluss
[ Anschlussverfahren ]
Durch den Anschluss eines RS-232C-Kabels ist der Datenaustausch mit einem PC oder dergleichen
möglich. Schließen Sie ein Rückseite mit 9-poliger Buchse an den Anschluss auf der Seite der
Bedienungstafel an.
Vorsicht : Falls der Anschluss schmutzig wird, kommt es zu Kontaktfehlern. Vermeiden Sie eine
Berührung mit bloßen Fingern, und achten Sie darauf, dass kein Staub, Öl oder andere
Fremdstoffe daran haften. Darüber hinaus können die internen Elemente durch statische
Elektrizität oder dergleichen beschädigt werden. Lassen Sie daher bei der Handhabung
Sorgfalt walten.

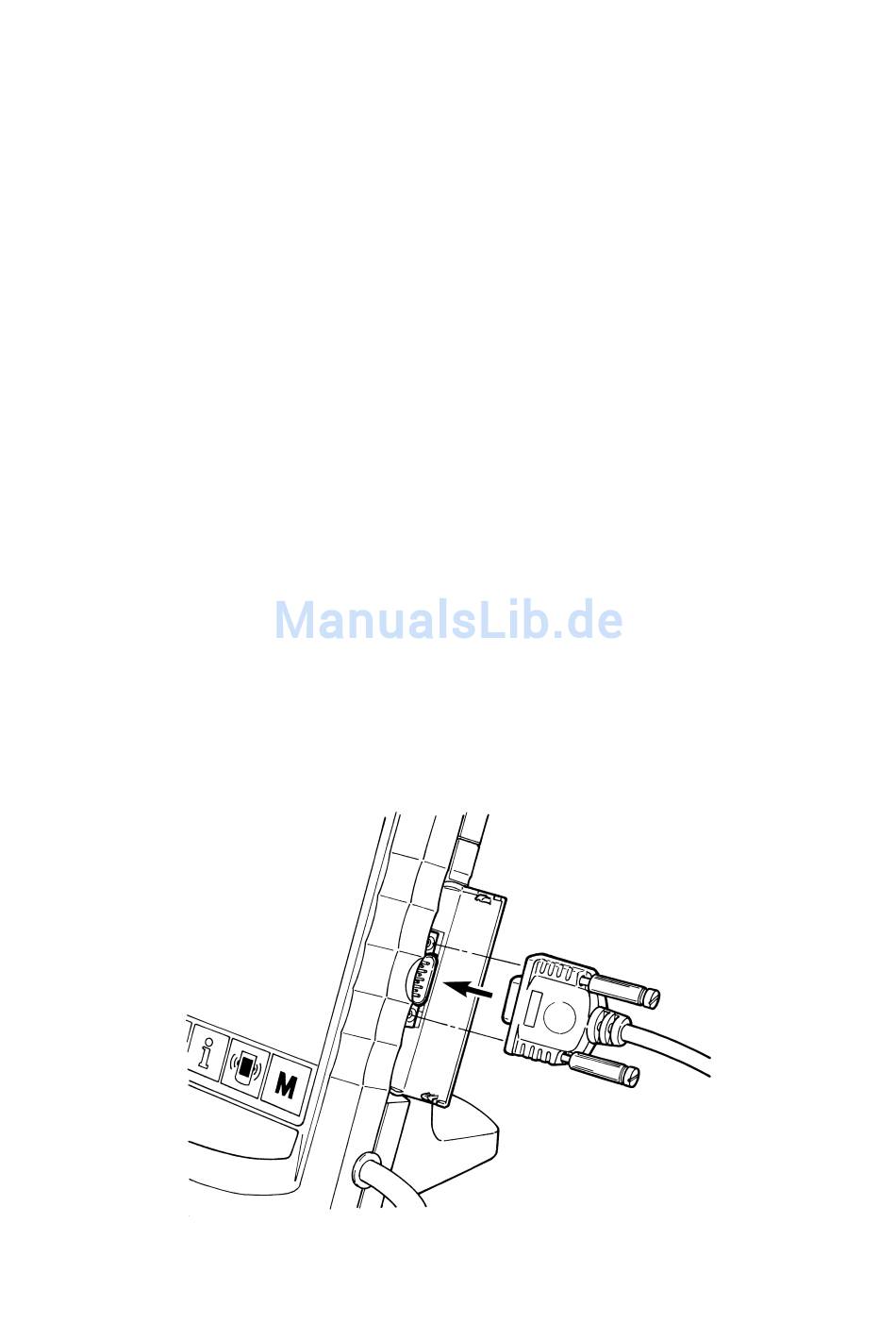

（Anschlussverfahren）
Öffnen Sie die untere Abdeckung an der Seite der Bedienungstafel, um Zugang zum 9-poligen
RS-232C-Anschluss zu erhalten. Schließen Sie das Kabel hier an. Wenn der Stecker mit
Sicherungsschrauben versehen ist, ziehen Sie die Schrauben an, um Lockerung des Steckers zu
verhüten.
103
