SIMATIC HMI
Mobile Panels 2nd Generation
Anschluss-Box standard und Anschluss-Box advanced
Produktinformation
A5E33878459
Gültigkeit
Diese Produktinformation gilt für folgende Anschluss-Boxen:
● Anschluss-Box standard, Artikelnummer 6AV2125-2AE13-0AX0
● Anschluss-Box advanced, Artikelnummer 6AV2125-2AE23-0AX0
Weitere Informationen zur Verwendung der Anschluss-Boxen finden Sie in der Betriebsanleitung
"Mobile Panels 2nd Generation".
Diese Produktinformation enthält wichtige Hinweise. Diese Hinweise ergänzen die Betriebsanleitung und sind den Aussagen
in der Betriebsanleitung "Mobile Panels 2nd Generation", in den Release Notes und in der Online-Hilfe in der Verbindlichkeit
übergeordnet.
Anschluss-Box anbauen
Anbaulage
Die Anschluss-Box ist für die Montage an einer
senkrechten Fläche eines stationären Gehäuses
vorgesehen.
Die Anschluss-Box standard und die Anschluss-Box
advanced können in beliebiger Einbaulage installiert
werden.

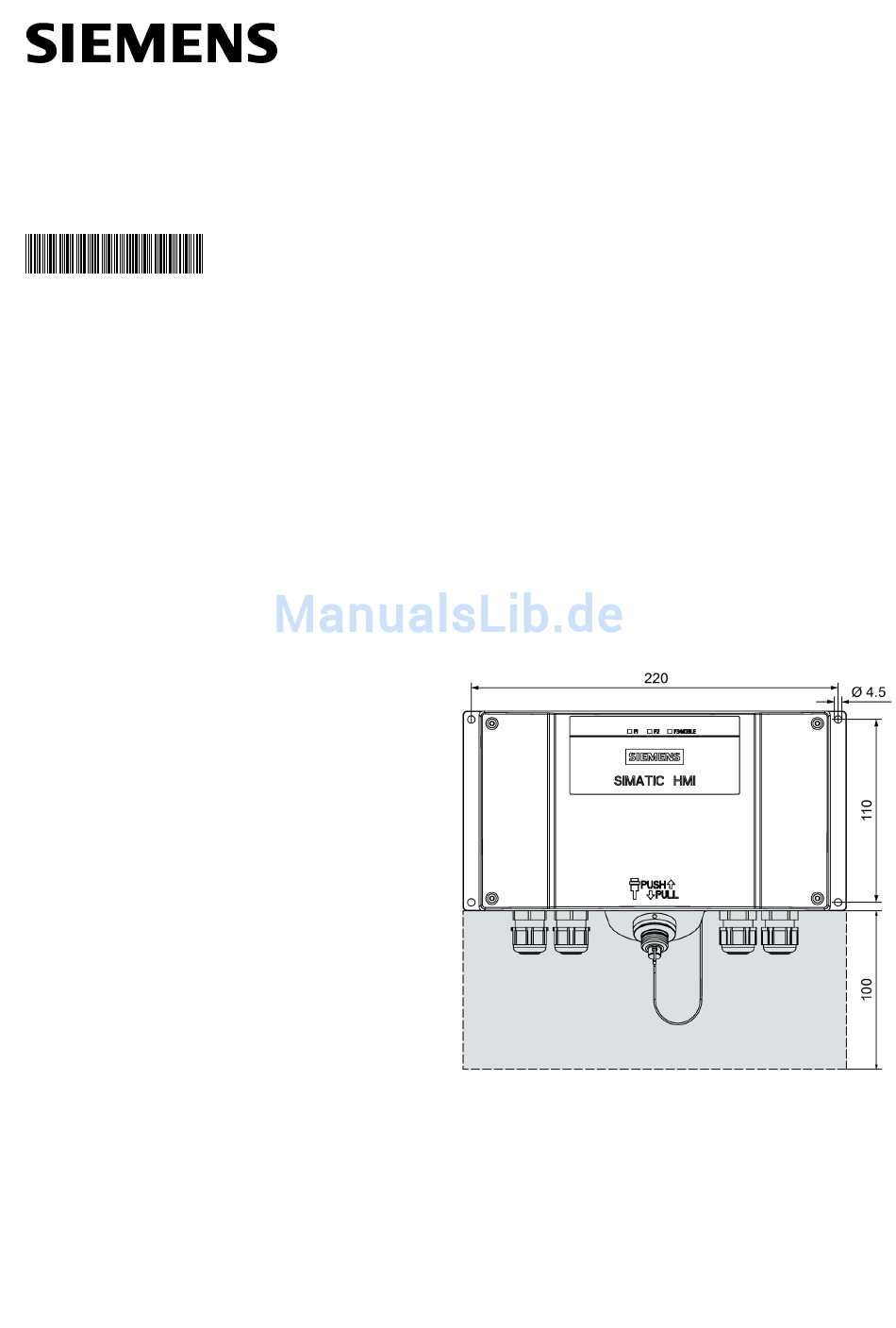

Freiraum
Mindestens 100 mm für ungehinderten Zugang zu
den Schnittstellen, siehe nebenstehende Abbildung.
Anschluss-Box befestigen
Beispiel: Befestigung an einer Schaltschrankwand.
1. Halten Sie die Anschluss-Box an die Fläche, an
der Sie die Anschluss-Box montieren wollen.
2. Markieren Sie Stellen für die
Befestigungsbohrungen.
3. Bohren Sie nach Ihrem Bedarf Löcher oder
Gewindelöcher für die 4 Zylinderkopfschrauben.
4. Befestigen Sie die Anschluss-Box.
© Siemens AG 2015. Alle Rechte vorbehalten
A5E33878459-AB, 12/2015
Alle Angaben in mm.
1
