Box-ID der Anschluss-Box einstellen
Anschluss-Box anschließen
X10
Kontakt
Belegung
③
1
Funktionserdung Erdung und
2
3
4
angeschlossen
5
STOP 13
6
STOP 14
7
STOP 23
8
STOP 24
9
ENABLE2+
10
ENABLE1–
11
ENABLE1+
12
ENABLE2–
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG
DEUTSCHLAND
Anschluss-Box standard und Anschluss-Box advanced
A5E33878459-AB, 12/2015
2
Schaltkreise
DC 24 V-
M
Stromversorgung
P24
Hinweise in der
Nicht
Betriebsanleitung
beachten!
NOT-Halt/Stopp-
Taster
nur für fest
verdrahtetes
F-System
Zustimmtaster
nur für fest
verdrahtetes
F-System

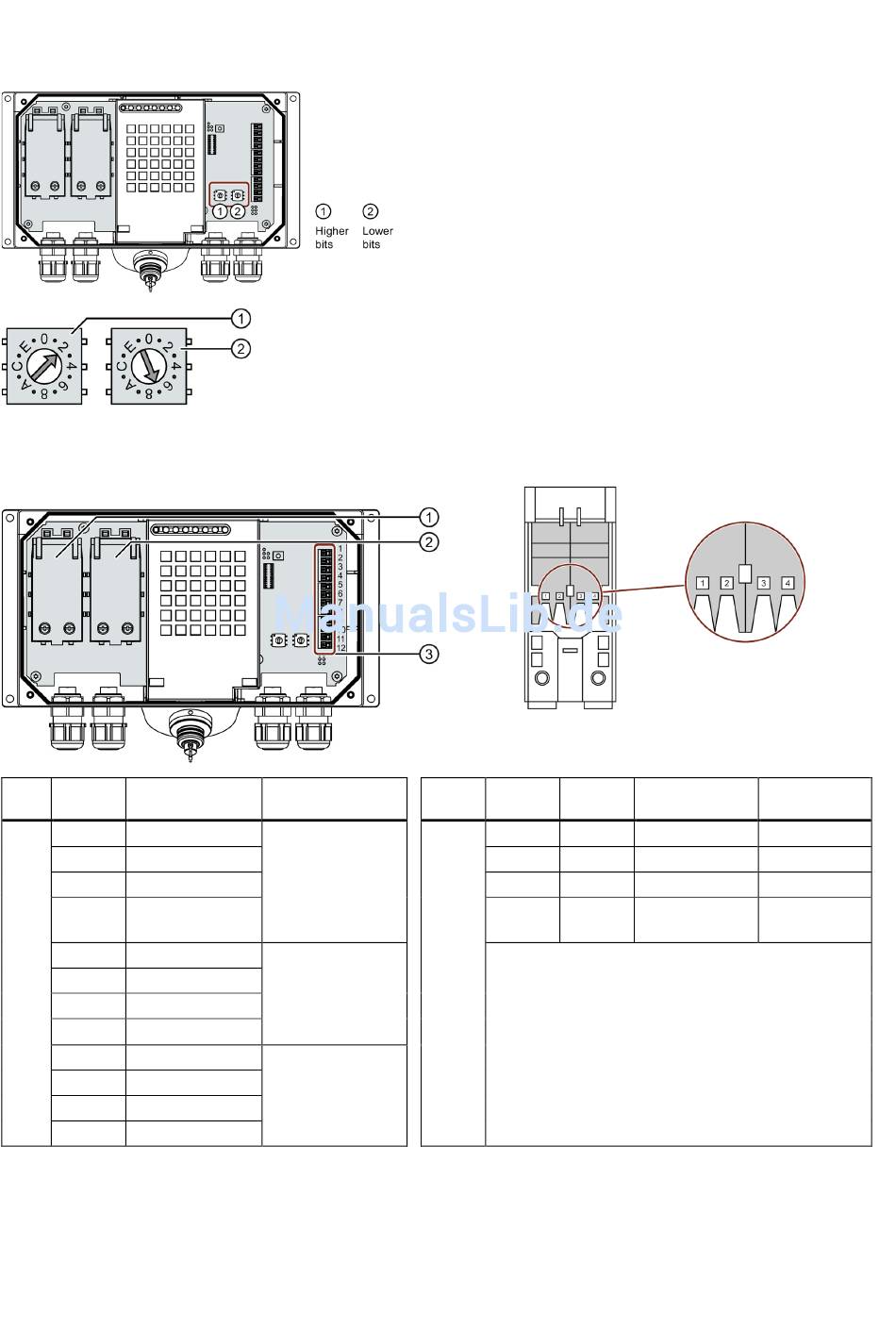

Stellen Sie für jede Anschluss-Box eine eindeutige Box-ID ein.
Voraussetzung
Die Anschluss-Box ist geöffnet.
•
Ein geeignetes Werkzeug aus Kunststoff
•
Vorgehensweise
Drehen Sie die Pfeile der Drehkodierschalter mit einem
geeigneten Werkzeug auf den erforderlichen Hexadezimalwert.
Mit den Drehkodierschaltern können Werte von "00" bis "FF" (0
bis 255 im Dezimalformat) eingestellt werden.
Beachten Sie beim Einstellen der Box-ID:
Der Wert "00" ist ausschließlich für den Betriebsmodus
•
"Stop button evaluated by safety relay" zu verwenden.
Der Wert "FF" (255) ist reserviert und darf nicht verwendet
•
werden.
Im Beispiel links ist die Box-ID "27H" (39 im Dezimalformat)
eingestellt.
①
②
/
Fast Connectors X1 und X2
③
Steckklemmenleiste X10
X1/X2
Kontakt
Farbe
①
1
gelb
2
weiß
②
3
orange
4
blau
Nur wenn die Steuerung direkt mit der
1
Anschluss-Box verbunden wird
Anschluss-Box standard und Anschluss-Box advanced
Belegung
Belegung
Anschluss-Box
Steuerung
RD+
TD+
TD+
RD+
RD–
TD–
TD–
RD–
A5E33878459-AB, 12/2015
