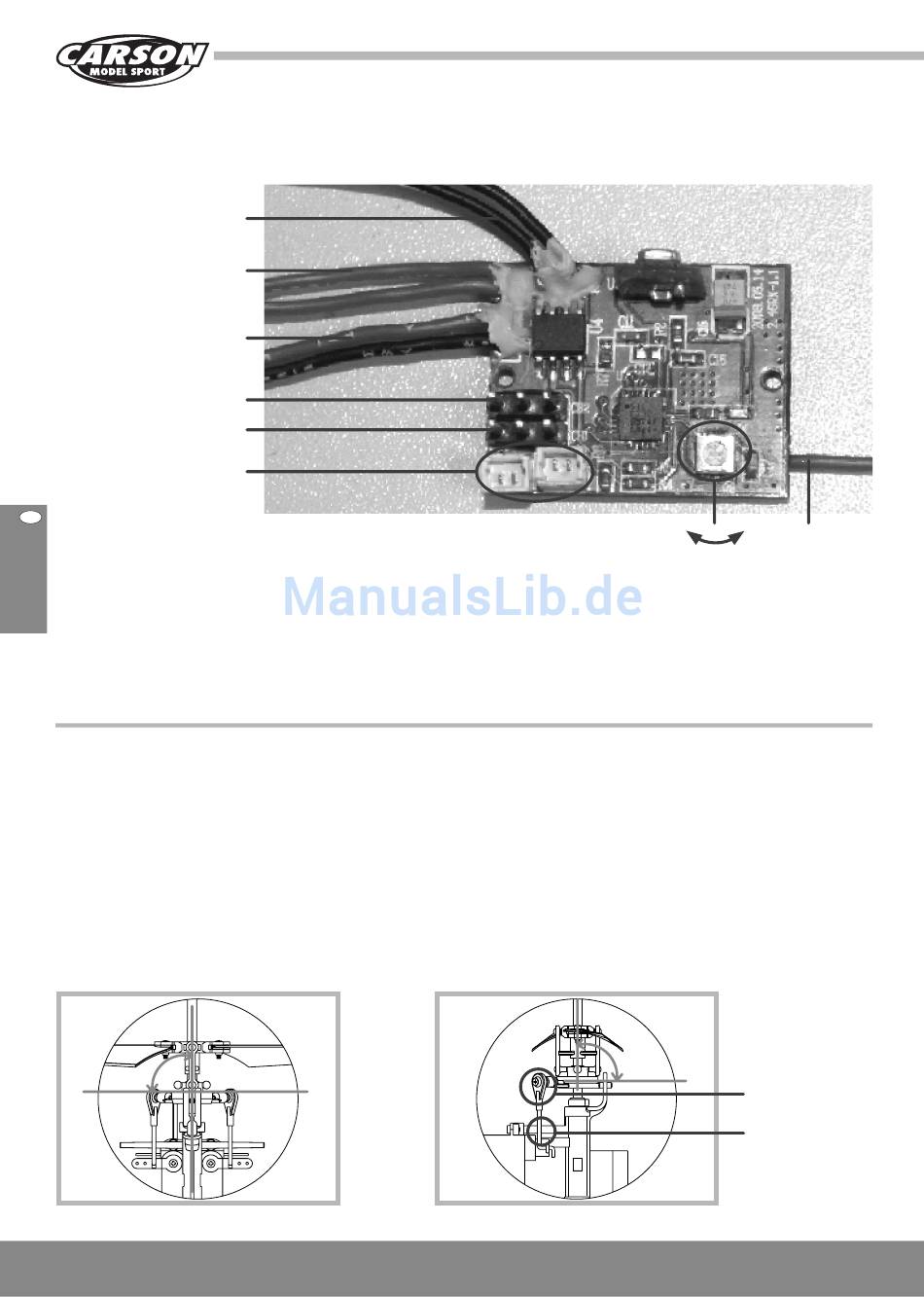

d. „PCB-CONTROL" Compensación mecánica de la diferencia
de los dos niveles de palas de rotor (revolución palas rotor)
* Motor 2
Motor 1
Cable de alimentación
* Servo 2
* Servo 1
Base de luces
E
¡¡¡Atención!!!
Trabajar con sumo cuidado aplicando poca presión y sirviéndose de
un pequeño destornillador.
1. Función del tornillo de regulación: Ajusta la diferencia de
revoluciones de las palas de rotor entre nivel superior e inferior.
a. Tornillo en sentido horario: Las palas de rotor inferiores giran a
mayor velocidad y el helicóptero gira más hacia la derecha.
e. Ajuste del plato oscilante
Si a pesar de ajustarlo mediante la palanca de estabilización del
emisor, su modelo no logra volar suspendido sobre un punto, será
preciso adaptar el plato oscilante convenientemente:
1. Comprobar plato oscilante: Conectar batería al modelo y encender
el emisor. Tras unir el equipo RC, la palanca del acelerador deberá
encontrarse al mínimo. Colocar en su posición central la palanca de
estabilización a efectos de nick y roll (avance y alabeo). Comprobar
ahora si el plato oscilante se encuentra en posición horizontal.
2. Adaptación del plato oscilante: En caso de que el plato oscilante no
se encontrara dispuesto horizontalmente, será preciso reajustarlo
de la siguiente manera:
90°
66 CARSON Mini Tyrann
b. Tornillo en sentido antihorario: Las palas de rotor superiores
giran a mayor velocidad y el helicóptero gira hacia la izquierda.
2. El sistema „PCB-CONTROL" se halla correctamente ajustado cuando
el helicóptero deja de desviarse en una u otra dirección.
a. Soltar el varillaje del plato oscilante (soltar el cojinete esférico del
plato oscilante).
b. Girar el cojinete esférico en sentido horario o antihorario para
adaptar la longitud del varillaje. Tras el ajuste, el plato oscilante
debería encontrarse en posición horizontal. (Véase fig.)
c. A continuación, volver a presionar con cuidado el cojinete esférico
sobre la cabeza esférica.
90°
L R Antena
Kugelkopfpfanne
Varillaje
