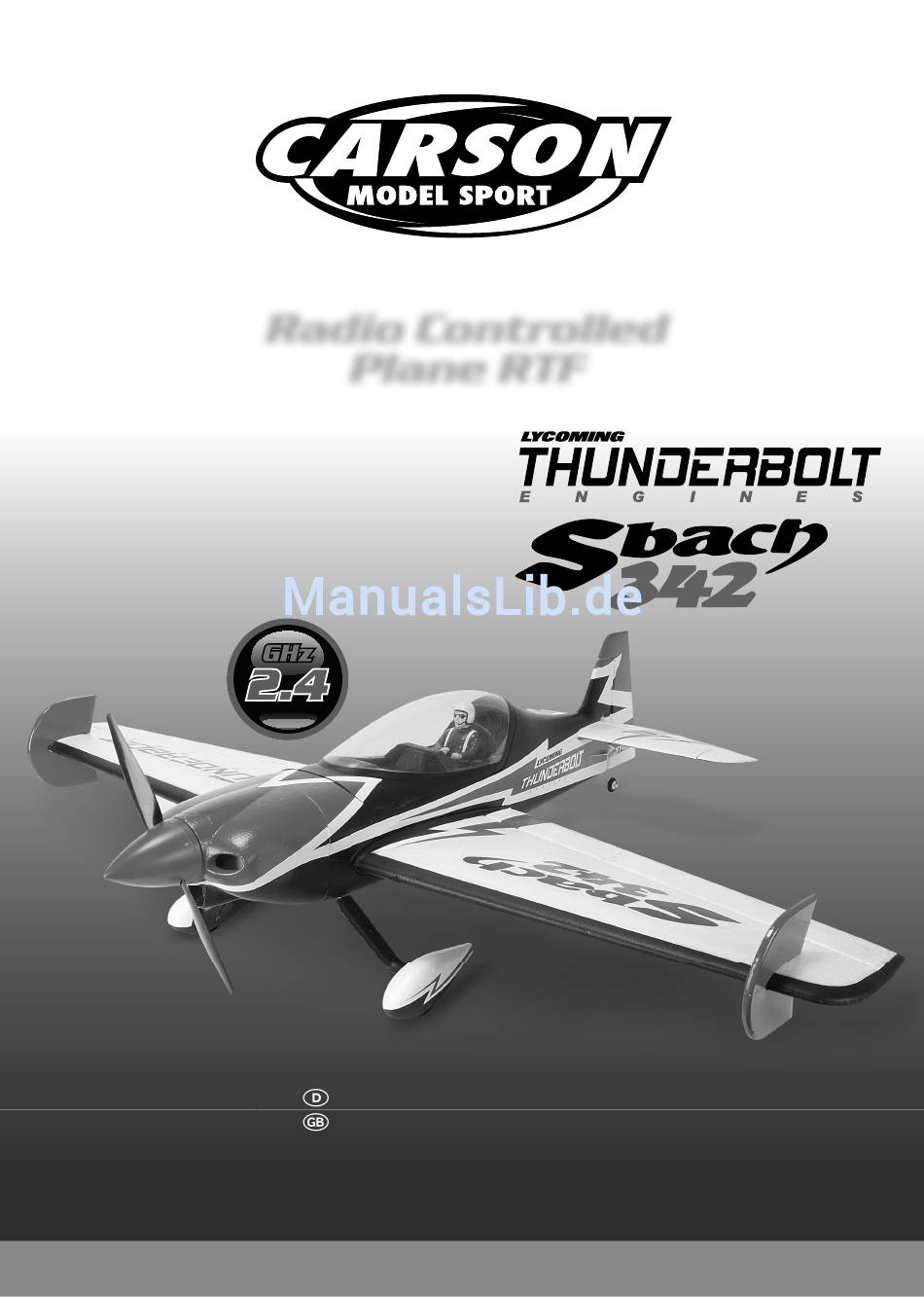

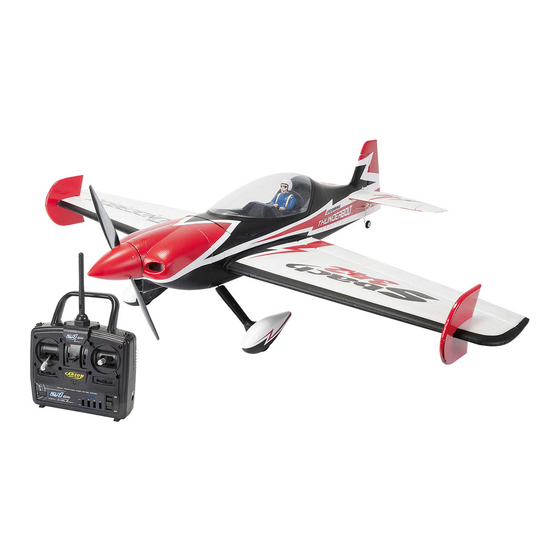

- Seite 1 Radio Controlled Plane RTF Betriebsanleitung Seite 2 - 21 Instruction Manual Page 22 - 41 CARSON Sbach 342 • 500505023...
-
Seite 2: Von Der Garantie Ausgeschlossen Sind
Weitergabe des Modells an Dritte. Garantiebedingungen Von der Garantie ausgeschlossen sind: Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten • Beschädigung oder Ausfall durch Nichtbeachten der Sicherheitsan- betreffend Fehler bei der Herstellung in Bezug auf Material und weisungen oder der Bedienungsanleitung, höhere Gewalt, Unfall,... -
Seite 3: Inhaltsverzeichnis
Draufsicht auf den Sender ................13 n. Problembehandlung ..................21 f. Auswechseln der Senderbatterien ............14 Ersatzteile .........................42 Lieferumfang • 500505023 Sbach 342 • Professionelle 2,4 GHz - • Bedienungsanleitung 4-Kanal-Fernsteueranlage • Batterien für Sender • LiPo-Akku 14,8 V/2500 mAh • LiPo-Balance-Ladegerät CARSON Sbach 342 • 500505023... -
Seite 4: Sicherheitsanweisungen
Verlegen Sie den Antennendraht so, dass er nicht in bewegliche Teile gelangen kann. Sorgen Sie für eine Zugentlastung, indem Sie den Draht an einer Stelle mit Klebestreifen am Rumpf fixieren. ACHTUNG!!! Der Pilot muss ständig Sichtkontakt zum Flugmodell haben. CARSON Sbach 342 • 500505023... -
Seite 5: Fliegen Sie Nicht
• In der Nähe von Hochspannungsleitungen oder Funkmasten, oder bei Gewitter! Atmosphärische Störungen können die Signale Ihres Fernsteuersenders beeinflussen. • In der Nähe von Hindernissen wie Gebäuden, Möbeln, Personen und Tieren • Auf öffentlichen Verkehrsflächen • In geschlossenen Räumen CARSON Sbach 342 • 500505023... -
Seite 6: Lithium-Polymer Akku
• Vermeiden Sie den Kontakt mit Augen und Haut! Defekte/nicht mehr aufladbare Akkus sind dem Sondermüll • Waschen Sie die betroffenen Stellen sofort mit klarem (Sammelstellen) zuzuführen. Eine Entsorgung über den Hausmüll ist Wasser ab und untersagt! • Suchen Sie einen Arzt auf. CARSON Sbach 342 • 500505023... -
Seite 7: Sicherheitshinweise Für Lithium-Polymer-Akkumulatoren
19. Setzen Sie den Akku keiner direkten Sonneneinstrahlung aus oder verwenden ihn unter dieser (oder im erhitzten Auto). 20. Verwenden Sie den Akku nicht in Umgebungen, in denen sich statische Elektrizität bildet oder bilden kann, da dadurch der Schutzkreislauf beschädigt werden kann. CARSON Sbach 342 • 500505023... -
Seite 8: Aufbau Des Modells
Fahrwerkbügel in die Aufnahme stecken. Fahrwerk mit Linsenkopfschraube und Unterstegscheibe fixieren. Höhenleitwerk in die Aufnahme einführen. Die Höhenleitwerksarretierung einstecken. Nun das Seitenruder vorsichtig auf das Leitwerk stecken. Abschließend das Leitwerk mit der mitgelieferten Schraube fixieren. CARSON Sbach 342 • 500505023... - Seite 9 Polarität achten. Montieren Sie die „Side force generators“ am linken und rechten Flü- Abschließend die Flächenarretierungsstifte in die beiden Öffnungen gel. Achtung! Nur für Kunstflug geeignet! schieben. x 2 wing fix pin Ø 9 8*73 mm CARSON Sbach 342 • 500505023...
-
Seite 10: Montage Propeller
Unbedingt sicher stellen, dass die Mutter des Propellers fest Anschließend den Spinner mit den beiliegenden Schrauben angezogen wurde! (2 Senkkopfschrauben) befestigen. Anschluss Servogestänge Verbinden Sie die Anschlüsse der Gestänge mit den Ruderhörnern von Seitenruder und Höhenruder. Äußerste Aufnahme des Ruderhorns verwenden. CARSON Sbach 342 • 500505023... -
Seite 11: Akku Anschließen
Schieben Sie den Flugakku ganz nach vorne in den Akku-Schacht. unten legen. Akku anstecken. Kabinenhaube vorsichtig aufsetzen! Modell fertig montiert und startbereit! Hinweise zum Start finden Sie auf S. 19. Bitte lesen Sie jedoch vor dem ersten Flug die Bedienungsanleitung komplett durch. CARSON Sbach 342 • 500505023... -
Seite 12: Technische Daten
D IG IT A L P R O P O R T IO N A L R A D IO CO N T R O L S Y S T E M R E V E T B 4 1 - 2 . 4 G H z NO R O F F Frequenz-Abgleichs-Taste Kurzschluss-Stecker CARSON Sbach 342 • 500505023... -
Seite 13: Draufsicht Auf Den Sender
Servos und der Wirkungsweise des Flugreglers (Drehrichtung des Nach dem Einschalten muss die Kontroll-Leuchte (2) am Sender Propellers). grünes Licht zeigen, andernfalls darf nicht gestartet werden, auch wenn anscheinend alle Funktionen des Modells korrekt arbeiten. CARSON Sbach 342 • 500505023... -
Seite 14: Auswechseln Der Senderbatterien
Achten Sie darauf, dass Batteriefächer gesi- Beaufsichtigen Sie Kinder, wenn diese selbst- sogar explodieren. Es gibt wiederaufladbare ständig Batterien austauschen, um sicher zu chert sind. Akkus, die eindeutig als solche gekennzeich- gehen, dass sie diese Richtlinien befolgen. net sind. CARSON Sbach 342 • 500505023... -
Seite 15: Funktionen Der Fernsteuerung
Funktionen der Fernsteuerung Mode 2 Illustration Linker Hebel nach oben Modell beschleunigt Linker Hebel nach unten Geschwindigkeit verringern Modell fliegt nach rechts Linker Hebel nach rechts Seitenruder Modell fliegt nach links Linker Hebel nach links CARSON Sbach 342 • 500505023... - Seite 16 Mode 2 Illustration Modell steigt Rechter Hebel nach unten Höhenruder Rechter Hebel nach oben Modell sinkt Rückansicht Rechter Hebel nach rechts Modell rollt nach rechts Querruder Rückansicht Modell rollt nach links Rechter Hebel nach links CARSON Sbach 342 • 500505023...
-
Seite 17: Handhabung Des Lipo-Akkupacks / Laden
Ströme, wie es ein zügiger Flugbetrieb mit höherer entsprechenden Sondermüll-Sammelstellen abgegeben werden und Motordrehzahl erfordert, werden etwa 200 Lade-/Entladezyklen erreicht, ein Nachlassen der Ladekapazität macht sich bereits früher dürfen keinesfalls in den Hausmüll geworfen werden. CARSON Sbach 342 • 500505023... -
Seite 18: Auswiegen Des Schwerpunkts
Schwerpunkt gegenüber dem idealen Wert verschieben darf ist nach einer Eigenreparatur) muss der Schwerpunkt des Flugzeugs sehr klein. Bei der Sbach 342 überprüft man den Schwerpunkt - wie durch Anbringen (Aufkleben mit doppelseitigem Klebeband) von untenstehend abgebildet - indem sie an den angegebenen Punkten kleinen Zusatzgewichten (Blei, kleine Geldstücke, jeweils an einem... -
Seite 19: Check Vor Jedem Start
Steckverbindung zwischen Akku und Regler herstellen und Beschädigung muss er ausgetauscht werden. die Kabinenhaube schließen. Halten Sie die Sbach 342 am Rumpf fest und überprüfen Sie die Dreh- Jetzt die Funktion aller Ruderklappen (Richtung, Größe des Ausschlags, zahlsteuerung des Motors sowie den sauberen Lauf des Propellers. -
Seite 20: Reparaturen
Fachhändler. des geklebten Bauteils gelingt. m. Garantiebedingungen Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten Diese Garantie erstreckt sich nicht auf: betreffend Fehler bei der Herstellung in Bezug auf Material und (a) Beschädigung oder Ausfall durch höhere Gewalt, Missbrauch, Fertigung bei normalem Gebrauch ab dem Kauf beim autorisierten Unfall, fehlerhafte oder außergewöhnliche Beanspruchung, Nicht-... -
Seite 21: Problembehandlung
2. Flugakku durch Fehler bei der Behandlung beschädigt. Flugakku ersetzen 3. Beide Querruder stehen nach oben. Querruder bei neutralem Steuerknüppel neu justieren. Reichweite bei Test zu Senderspannung zu gering. Alle Batterien des Senders austauschen bzw. gering Akkus aufladen. CARSON Sbach 342 • 500505023... -
Seite 42: Ersatzteile
Service* Servo (17 g) Service* Propeller-Set/Spinner Aileron servo (9g) servo (17g) Propellerkit/spinner * Die mit „service“ gekennzeichneten Artikel sind über unsere Serviceabteilung zu beziehen. * With „service“ marked items can be ordered from our servicedepartment. CARSON Sbach 342 • 500505023... - Seite 43 CARSON Sbach 342 • 500505023...
-
Seite 44: Service-Hotline
