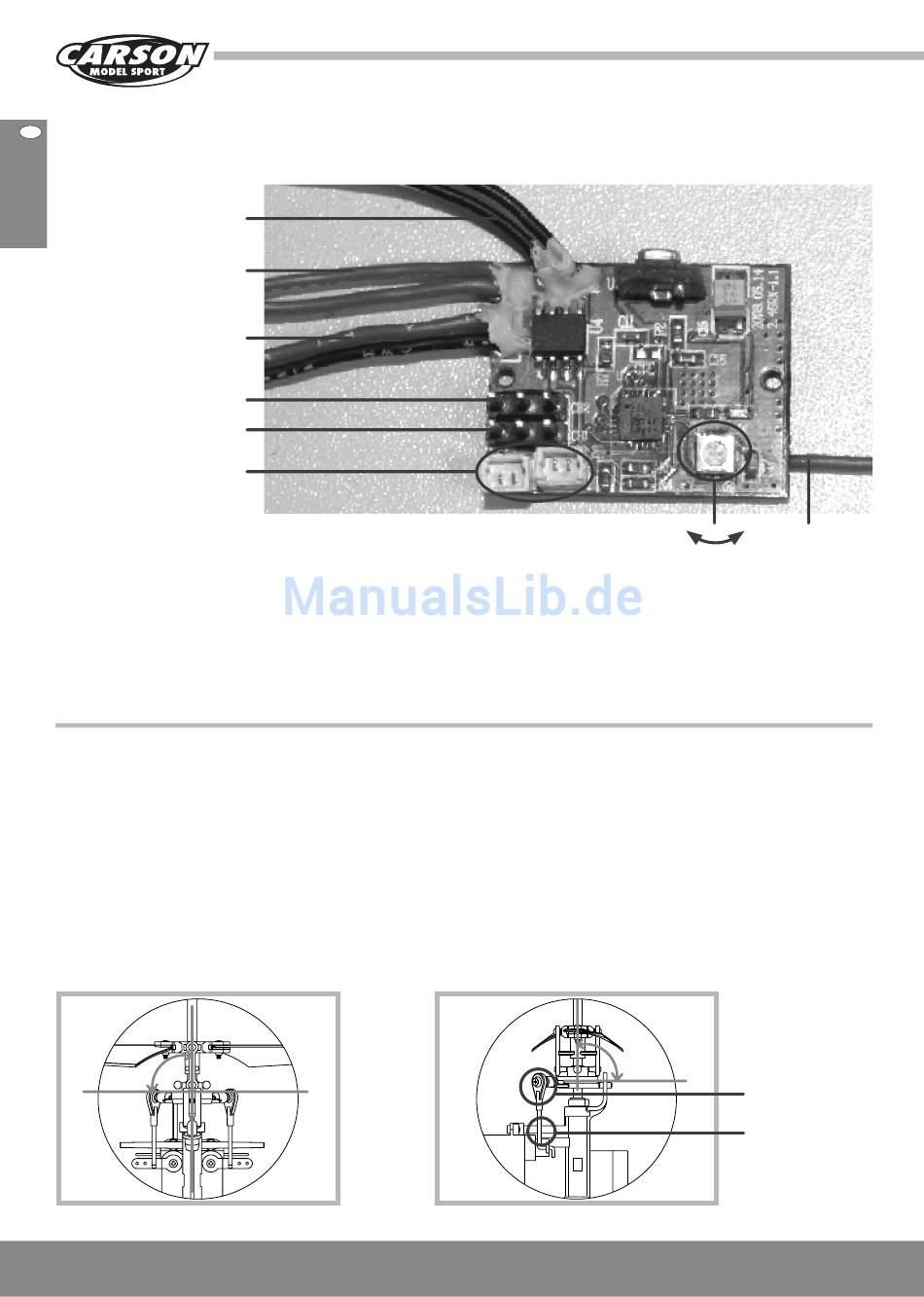

d. „PCB-CONTROL" Mechanische Abstimmung der Differenz
D
beider Rotorblattebenen (Rotorblattumdrehung)
* Motor 2
Netzkabel
* Servo 2
* Servo 1
Lichtanschlussdose
Achtung!!!
Bitte ganz vorsichtig mit wenig Druck und einem kleinen Schrauben-
zieher arbeiten.
1. Funktion der Einstellschraube: Verstellt die Differenz der Rotorblat-
tumdrehungen zwischen oberer und unterer Rotorblattebene.
a. Schraube im Uhrzeigersinn: Die unteren Rotorblätter drehen sich
schneller und der Heli dreht sich mehr nach rechts.
e. Einstellung der Taumelscheibe
Falls Ihr Modell trotz Adjustierung über die Trimmhebel des Senders
nicht ruhig auf einer Stelle schwebt, muss die Taumelscheibe dement-
sprechend angepasst werden:
1. Taumelscheibe überprüfen: Akku an Modell anschließen und den
Sender einschalten. Nach dem binden der RC-Anlage muss der Gas
Stick auf Min. stehen. Die Trimmhebel für Nick und Roll in Mittel-
stellung bringen. Jetzt überprüfen Sie ob sich die Taumelscheibe in
einer horizontalen Stellung befindet.
2. Anpassung der Taumelscheibe: Falls sich die Taumelscheibe nicht
auf einer horizontalen Ebene befindet, muss diese wie folgt nachju-
stiert werden:
90°
12 CARSON Mini Tyrann
Motor 1
b. Schraube gegen den Uhrzeigersinn: Die oberen Rotorblätter
drehen sich schneller und der Heli dreht sich nach links.
2. Das „PCB-CONTROL" ist richtig justiert, wenn der Helikopter in keine
Richtung mehr abdriftet.
a. Lösen Sie das Gestänge der Taumelscheibe (Kugelpfanne von
Taumelscheibe abklemmen).
b. Die Kugelpfanne im oder gegen den Uhrzeigersinn drehen, um die
Länge des Gestänges anzupassen.
Nach der Justierung sollte sich die Taumelscheibe in einer horizon-
talen Lage befinden. (Siehe Abb.)
c. Anschließend die Kugelpfanne vorsichtig wieder auf den Kugelkopf
pressen.
90°
L R Antenne
Kugelkopfpfanne
Gestänge
