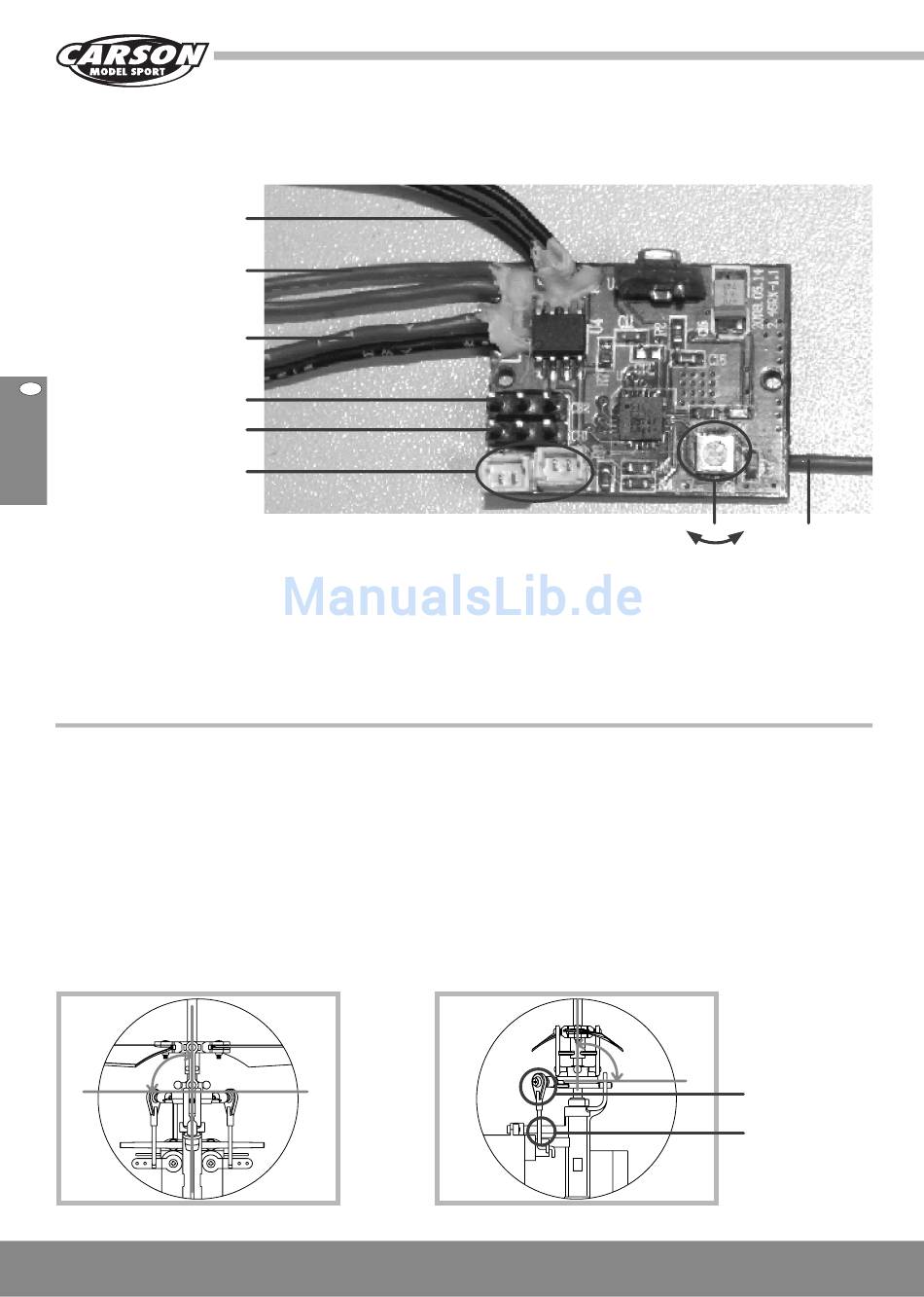

d. « PCB-CONTROL » Réglage mécanique de la différence des
deux niveaux de pales (rotation des pales)
* Moteur 2
Moteur 1
Câble d'alimentation
F
* Servo 2
* Servo 1
Prise de courant
Attention !
Prière de travailler avec grande précaution en exerçant une faible
pression et en utilisant un petit tournevis.
1. Fonction de la vis de réglage : Elle modifie la différence des rotations
des pales entre le niveau supérieur et le niveau inférieur.
a. Vis dans le sens horaire : les pales inférieures tournent plus vite
et l'hélicoptère tourne davantage vers la droite.
e. Ajustement du plateau cyclique
Si, malgré l'ajustage au moyen du levier de trim de l'émetteur, votre
modèle ne reste pas tranquillement sur place, le plateau cyclique doit
être adapté en conséquence :
1. Contrôle du plateau cyclique : raccorder l'accu au modèle réduit et
mettre l'émetteur en marche. Après le raccordement de l'installation
RC, la commande d'accélération doit être réglée sur Min. Placer le
levier de trim pour le roulis et le tangage sur la position centrale.
Vérifier si le plateau cyclique se trouve en position horizontale.
2. Adaptation du plateau cyclique : si le plateau cyclique n'est pas dans
un plan horizontal, il doit être ajusté comme suit :
90°
48 CARSON Mini Tyrann
b. Vis dans le sens anti-horaire : les pales supérieures tournent plus
vite et l'hélicoptère tourne à gauche.
2. Le « PCB-CONTROL » est correctement réglé lorsque l'hélicoptère ne
dérive plus dans aucune direction.
a. Retirer la tige du plateau cyclique (déconnecter la rotule du plateau
cyclique).
b. Tourne la rotule dans le sens horaire ou anti-horaire pour adapter la
longueur de la tige.
Après l'ajustage, le plateau cyclique doit se trouver en position
horizontale. (voir fig.)
c. Replacer ensuite la rotule sur l'embout sphérique en appuyant avec
précaution.
90°
L R Antenne
Bride à rotule
Tige
