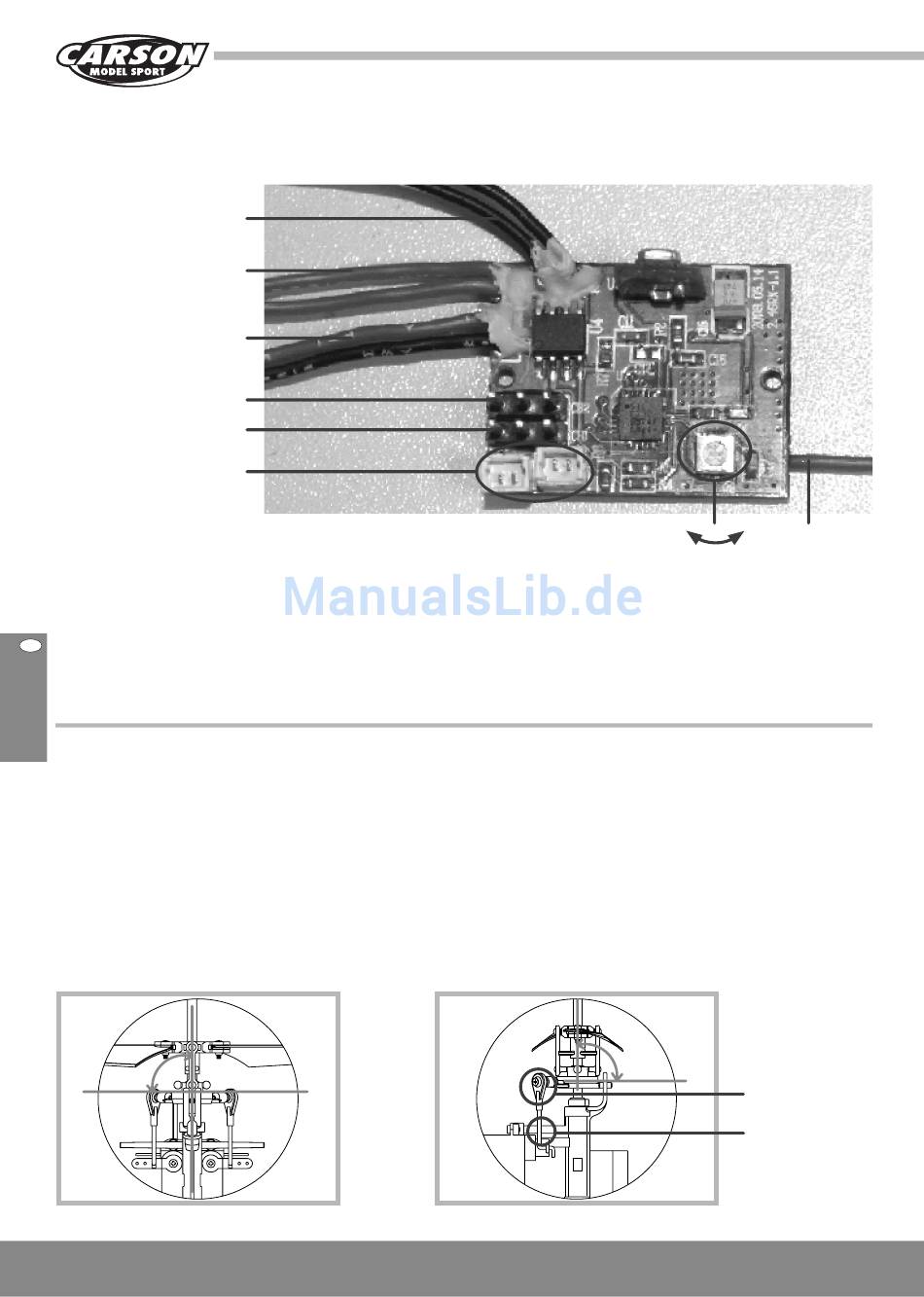

d. „PCB-CONTROL" – Settaggio meccanico della differenza dei due
piani delle pale del rotore (rotazione delle pale del rotore)
* Motore 2
Motore 1
Cavo di alimentazione
* Servo 2
* Servo 1
Presa di alimentazione luci
Attenzione!!!
Lavorare con molta cautela esercitando poca pressione e usando un
cacciavite piccolo.
1. Funzione della vite di regolazione: regola la differenza delle
rotazioni delle pale tra piano superiore e inferiore delle pale del
rotore.
I
a. Vite in senso orario: le pale inferiori del rotore ruotano più
velocemente e l'elicottero trasla più a destra.
e. Regolazione del piatto oscillante
Se in seguito alla messa a punto mediante i trim del trasmettitore
il vostro modello, in hovering, continua a non essere stabile in
orizzontale, è necessario regolare il piatto oscillante:
1. Controllo del piatto oscillante: collegare l'accumulatore al modellino
e accendere il trasmettitore. Dopo l'allacciamento del sistema RC, lo
stick del gas deve essere impostato su Min. Portare i trim per nick e
roll in posizione intermedia. Controllare ora che il piatto oscillante si
trovi in posizione orizzontale.
2. Aggiustaggio del piatto oscillante: se il piatto oscillante non si trova
su un piano orizzontale, regolarlo come di seguito riportato:
90°
84 CARSON Mini Tyrann
b. Vite in senso antiorario: le pale superiori del rotore ruotano più
velocemente e l'elicottero trasla a sinistra.
2. Il "PCB-CONTROL" è regolato correttamente quando l'elicottero non
mostra più una deriva in nessuna direzione.
a. Staccare il tirante del piatto oscillante (staccare la sede di snodo
sferico dal piatto oscillante).
b. Ruotare la sede di snodo sferico in senso orario o antiorario per
regolare la lunghezza del tirante.
Dopo la regolazione, il piatto oscillante dovrebbe trovarsi su un
piano orizzontale. (Si veda fig.)
c. Premere quindi con cautela la sede di snodo sferico sulla testina a
sfera.
90°
L R Antenna
Sede di snodo sferico
Tirante
