Einstellung

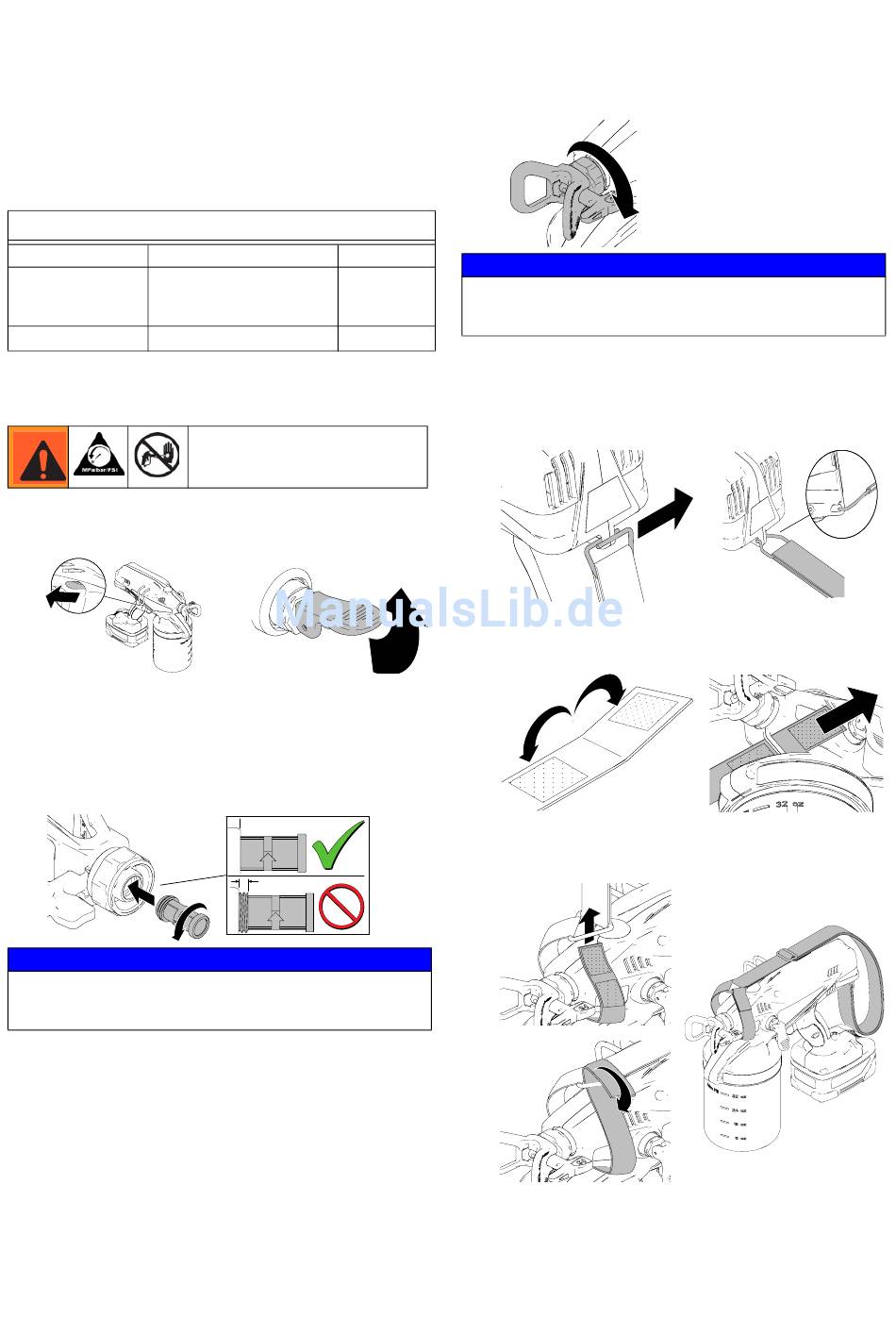

Installieren der Düse/
Schutzelement-Baugruppe
(falls nicht installiert)
Auswahltabelle für drehbare Düsen
MATERIALIEN
*Dünnflüssig
Dünne Färbemittel,
halbtransparente
Färbemittel Färbemittel, dünnes Latex
211, 411
*Installieren Sie den Optimierer für feine Oberflächen,
siehe Seite 9.
1. Verriegeln Sie die Abzugssperre und bringen Sie das
Entlüftungs-/Entlastungsventil in die Aufwärtsposition,
um den Druck zu entlasten.
ti14994a
2. Installieren Sie die Düse/Schutzelement-Baugruppe
(achten Sie darauf, dass der Filter vollständig im
Spritzgerät installiert wird). ANMERKUNG: Die
Filterbaugruppe ist mit einem Linksgewinde
ausgestattet. Zum Installieren nach links (bzw.
gegen den Uhrzeigersinn) drehen. Zum Entfernen
nach rechts (bzw. im Uhrzeigersinn) drehen.
ti14775a
Achten Sie darauf, dass der Filter vollständig in die
Düse/Schutzelement-Baugruppe eingeschraubt wird,
um eine Beschädigung des Filters zu vermeiden.
3A0823C
Mittel
Emaillelack, Dickflüssiger
undurchsichtige
213, 413
ti14999a
HINWEIS
3. Schrauben Sie die Düse/Schutzelement-Baugruppe
auf das Spritzgerät. Ziehen Sie die Sicherungsmutter
an, bis sie vollständig auf dem Spritzgerät sitzt.
Schwer
Die Düse ist dauerhaft an der Düse/Schutzelement-
Latex
Baugruppe befestigt. Sie darf nicht entfernt werden,
da dies zu Beschädigungen führt.
315, 515

Anbringen des Schulterriemens

1. Bringen Sie die Metallöse an der Rückseite des
Spritzgeräts an.
2. Öffnen Sie das Klettverschlussende des Riemens
und führen diesen dann durch den Schlitz unter
der Düse des Spritzgeräts hindurch.
3. Führen Sie das Klettband hoch durch das
Metalldreieck, dann ziehen Sie es nach unten
und befestigen den Klettverschluss am Riemen.
HINWEIS
