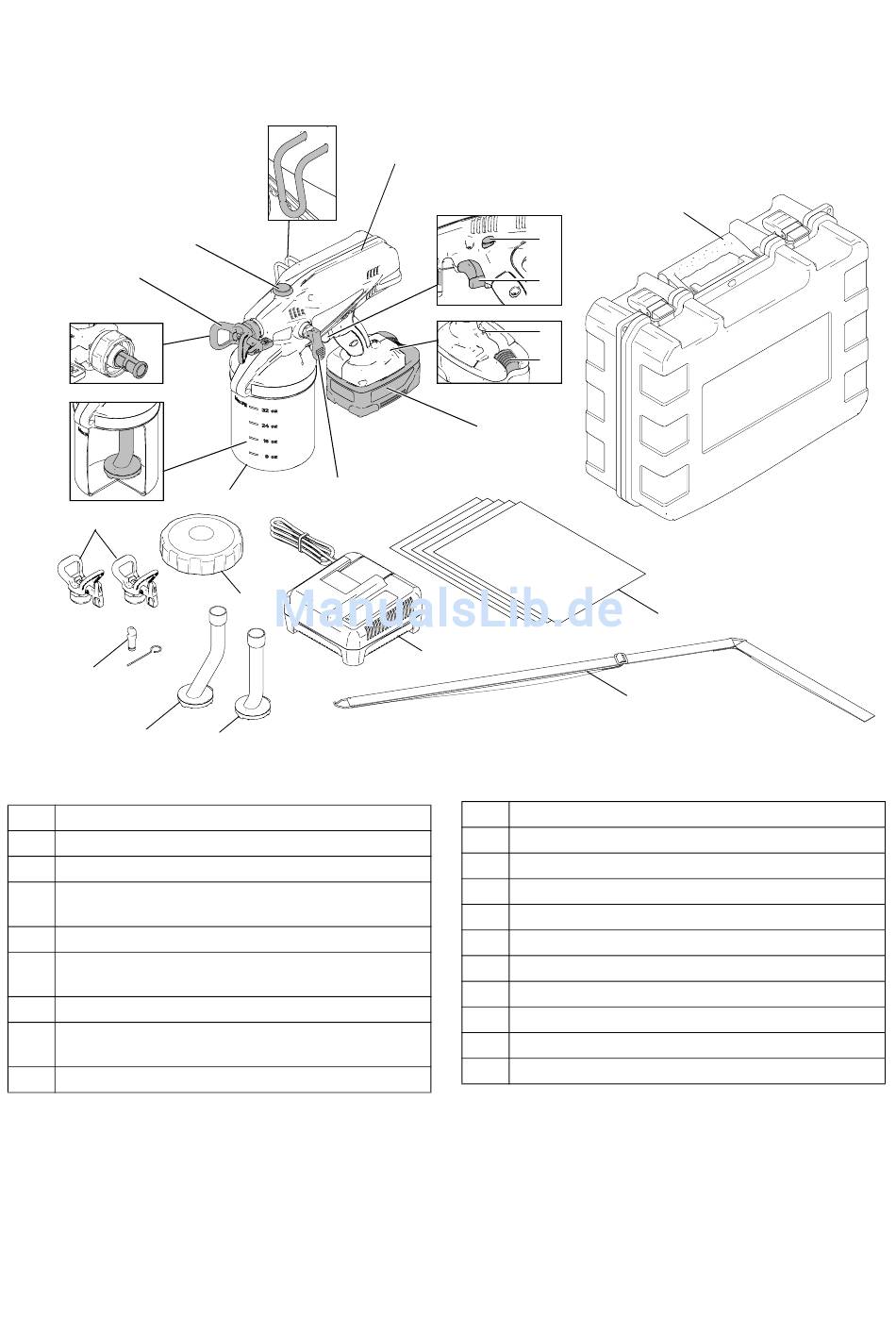

Komponentenbezeichnung

Komponentenbezeichnung
C
D
E
Fa
D
G
Fb
A MiniMax Schnurloses Spritzgerät
B Haken des Spritzgeräts
C Auslassventil-Reparaturzugang
Düse/Schutzelement-Baugruppe
D
(enthält 211, 411, 515)
E Düsenfilter (*Linksgewinde)
Standardsaugrohr (zum Spritzen von Decken und
Fa
Wänden)
Fb Spezialsaugrohr (zum Spritzen von Böden)
Optimierer für feine Oberflächen mit
G
Aufbewahrungs-/Reinigungswerkzeug
H Abdeckung und Dichtung für Materialbehälter
*HINWEIS: Die Filterbaugruppe ist mit einem Linksgewinde ausgestattet. Drehen Sie nach links
(oder gegen den Uhrzeigersinn) zum Festziehen, drehen Sie rechts (oder im Uhrzeigersinn) zum Lösen.
3A0823C
B
K
J
H
Fa
A
Y
W
T
S
R
M
J Materialbehälter (1 Liter)
K Entlüftungs-/Entlastungsventil
M Premium Power Lithiumionen-Batterieladegerät
N Einsatz für Materialbehälter (5 Stück)
P Schulterriemen
R Premium Power Lithiumionenbatterie (2 Stück)
S Batterieauslösetaste
T Batteriestatusleuchte
W Spritzgerätabzug
Y Spritzgerätabzugssperre
Z Gehäuse
Z
ti15479a
N
P
