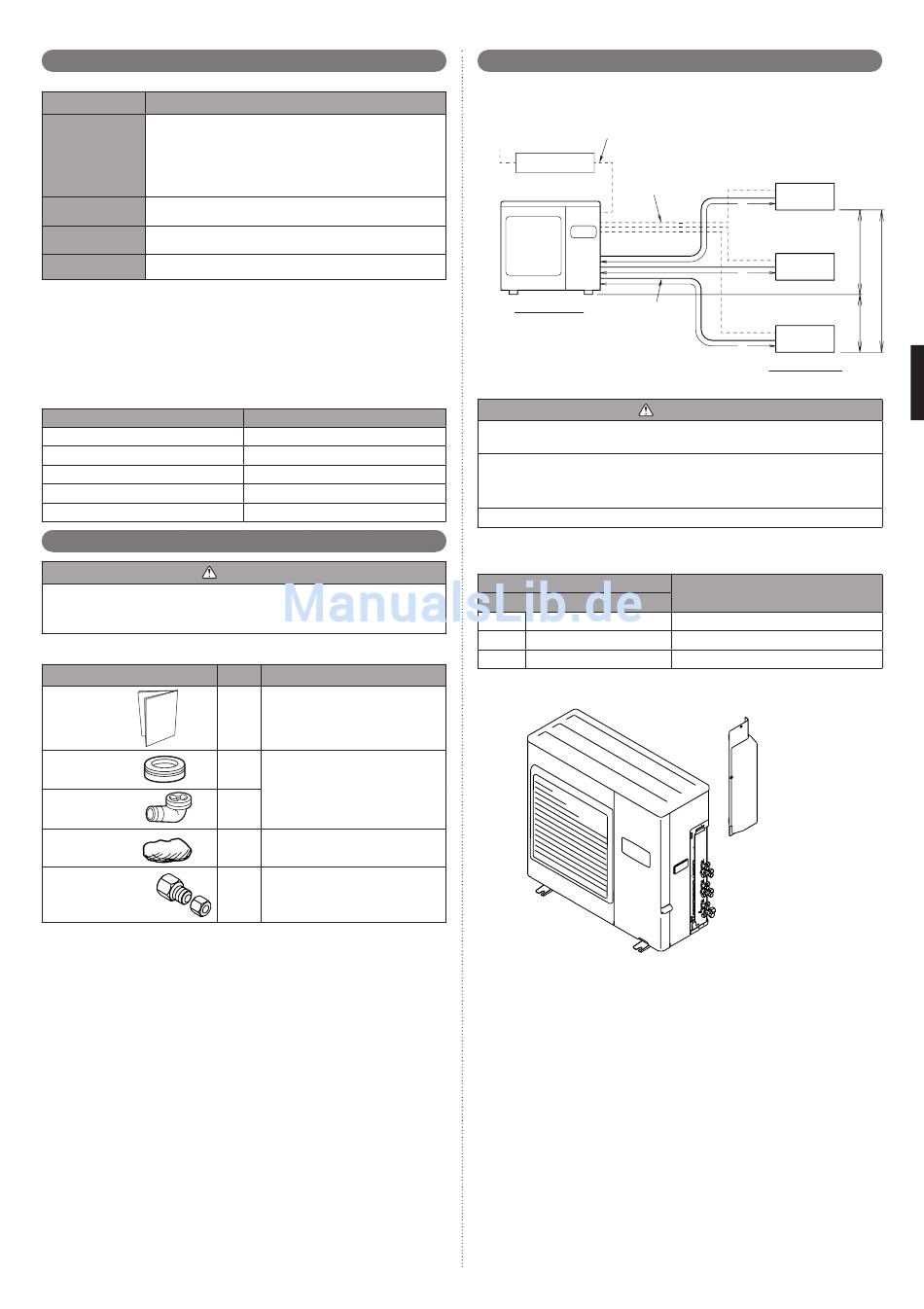

Spezialwerkzeug für R410A
Werkzeugname
Der Druck ist hoch und kann mit einer herkömmlichen Manome-
teranschlussgarnitur nicht gemessen werden. Der Durchmesser
aller Anschlüsse wurde geändert, um zu verhindern, dass es ver-
Manometeran-
sehentlich zu einer Vermischung mit anderen Kältemitteln kommt.
schlussgarnitur
Es wird das Manometer mit Dichtungen für hohen Druck,
–0,1 bis 5,3 MPa (-1 bis 53 bar) empfohlen. –0,1 bis 3,8 MPa
(-1 bar 38 bar) für niedrigen Druck.
Zur Erhöhung der Druckfestigkeit wurden Schlauchmaterial
Füllschlauch
und Querschnitt geändert.
Durch Installation eines Vakuumpumpenadapters kann eine
Vakuumpumpe
herkömmliche Vakuumpumpe verwendet werden.
Gasleckdetektor
Spezieller Gasleckdetektor für HFC-Kältemittel R410A.
Kupferleitungen
Es müssen nahtlose Kupferleitungen verwendet werden, und die Restölmenge sollte
unter 40 mg/10 m liegen. Verwenden Sie keine Kupferleitungen mit einem kollabierten,
verformten oder verfärbten Bereich (besonders auf der Innenfläche). Andernfalls können
Expansionsventil oder Kapillarrohr durch Kontaminationen verstopft werden.
Da bei einer Klimaanlage mit R410A höhere Drücke als mit konventionellen Kältemitteln
auftreten, ist es erforderlich, geeignete Materialien zu verwenden.
Die Stärken der Kupferleitungen für R410A sind in der Tabelle aufgeführt. Verwenden Sie
niemals Kupferleitungen, die dünner sind als in der Tabelle aufgeführt, auch wenn sie auf
dem Markt verfügbar sein sollten.
Stärken von geglühten Kupferleitungen (R410A)
Leitungsaußendurchmesser
6,35 mm (1/4 in.)
9,52 mm (3/8 in.)
12,70 mm (1/2 in.)
15,88 mm (5/8 in.)
19,05 mm (3/4 in.)
21 21
Zubehör
Verwenden Sie für Installationszwecke ausschließlich Teile, die vom Hersteller
bereitgestellt werden, oder andere vorgeschriebene Teile. Die Verwendung nicht
vorgeschriebener Teile kann schwere Unfälle verursachen, wie z. B. das Herabfallen
des Geräts, Wasserlecks, Stromschlag oder Brand.
Werfen Sie keine Anschlussteile weg, bevor die Installation abgeschlossen ist.
Name und Form
Installations-
anleitung
Ablaufkappe
Ablaufleitung
Kitt
Adaptergruppe
12,7 mm / 9,52 mm
Änderungen
Stärke
0,80 mm
0,80 mm
0,80 mm
1,00 mm
1,20 mm
WARNUNG
Menge
Anwendung
(Dieses Buch)
1
2
Für Arbeiten an der Außengerät-
Ablaufleitung
[nur Heiz- & Kühlmodell
(Umkehrzyklus)]
1
1
Für Versiegelung
Für den Anschluss der Modelle
1
7–12 an den Außenanschluss A
21 41
Systemkonfiguration
Layout-Beispiel für die Innengeräte und das Außengerät.
AUßENGERÄT : 24 TYP
Netzkabel
Stromversorgung
(Entspricht Typ 245 IEC57.)
230 V ~ 50 Hz
Leitungsschutzschalter
Verbindungskabel
(Entspricht Typ 245 IEC57.)
AUßENGERÄT
Kältemittelleitung
21 41 11
KAPAZITÄTSART ANSCHLIESSBARE INNENGERÄTE
Die Gesamtkapazität der angeschlossenen Innengeräte muss zwischen 14.000 und
36.000 BTU liegen.
Überprüfen Sie nach der Installation unbedingt das in der technischen Bedienungsan-
leitung angegebene Anschlussmuster. Der Betrieb ist nicht gewährleistet, wenn zum
Anschluss eine Methode angewandt wird, die von der angegebenen abweicht. Dies
kann zu einem Fehler am Produkt führen.
Mindestens zwei Innengeräte müssen an das Außengerät angeschlossen sein.
•
Hinweise zur Installation eines Innengeräts erhalten Sie in der Installationsanleitung des
Innengeräts.
Außenanschluss
Standard-Anschlussgröße
C
6,35/9,52
B
6,35/9,52
A
6,35/12,7
*1
Für den Anschluss der Modelle 7–12 an das Außengerät ist der beiliegende Adapter
erforderlich. (Für weitere Informationen siehe "4.1.3. Verwendung des adapters".)
UNIT C
GERÄT C
7-12
c
7-12
UNIT B
GERÄT B
b
7-12
7-12
UNIT A
GERÄT A
a
7-18
7-18
INNENGERÄTE
VORSICHT
Anschließbares Modell
7 – 12
7 – 12
*1
7 – 12
/14 – 18
GERÄT C ø6,35, ø9,52
GERÄT B ø6,35, ø9,52
GERÄT A ø6,35, ø12,7
H1
H2
H1
De-2
