Elektrische Installation
1. Drehen Sie das Oberteil des Sensors
eine Viertelumdrehung gegen den Uhr‐
zeigersinn und ziehen Sie es ab.
2. Lösen Sie die Klemmschraube der M12-
Verschraubung und führen Sie die
Messleitung vom Mess-/Regelgerät
durch.

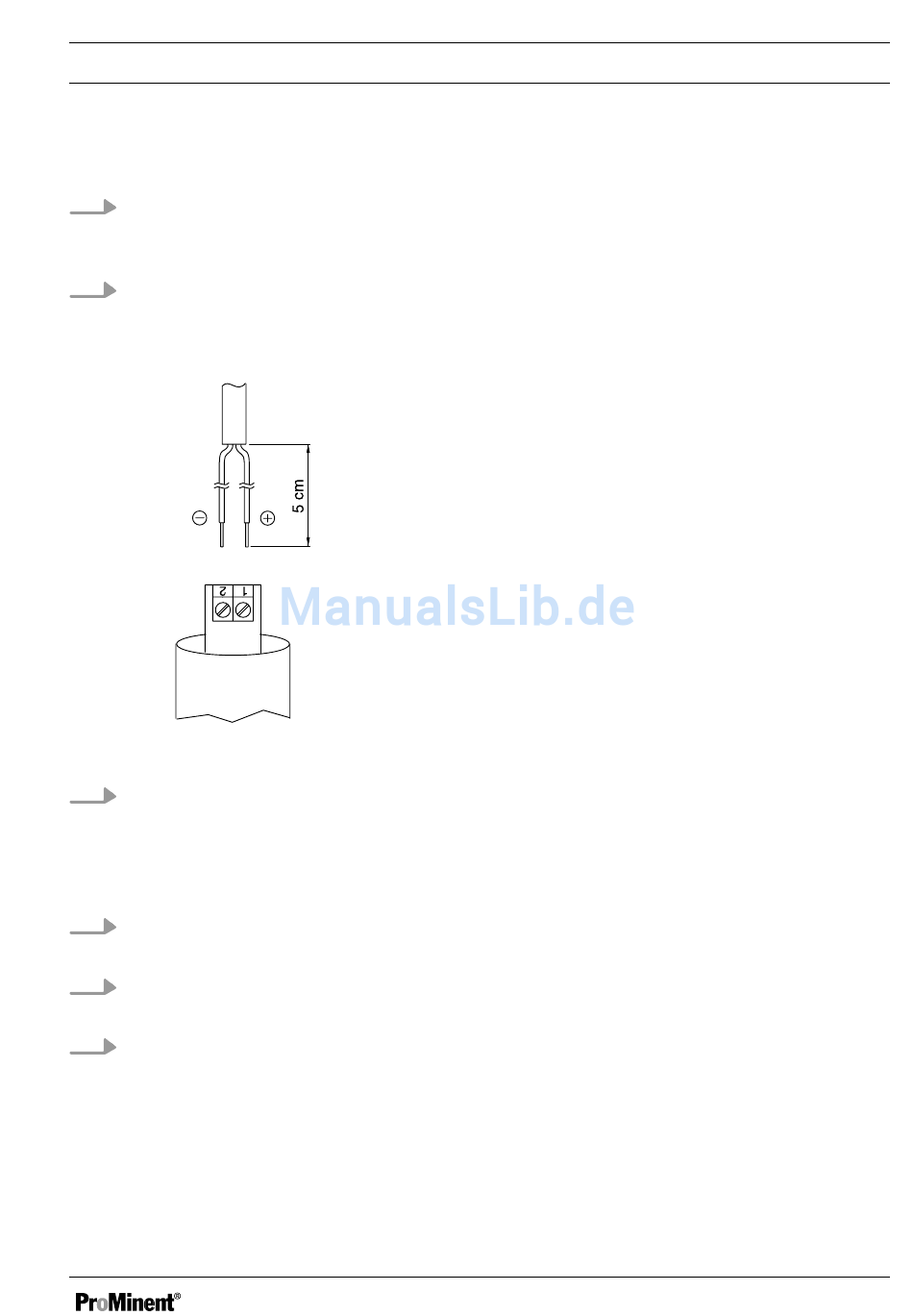

Abb. 4: 2-Leiter-Anschluss.
3. Isolieren Sie die Kabelenden ab, ver‐
sehen Sie die Kabelenden mit Aderend‐
hülsen (⌀ max = 0,5 mm
binden Sie die Kabelenden mit dem 2-
Leiter-Anschluss: 1 = Plus, 2 = Minus.
4. Bevorraten Sie ca. 5 cm von der Mess‐
leitung in dem Sensor.
5. Ziehen Sie die Klemmschraube der Ver‐
schraubung fest.
6. Schieben Sie das Oberteil des Sensors
ganz in den Sensorschaft ein und
ziehen Sie das Oberteil im Uhrzeiger‐
sinn bis zum Anschlag an.
