4.7 Installieren der Bedieneinheit

4.7.1 Abmessungen

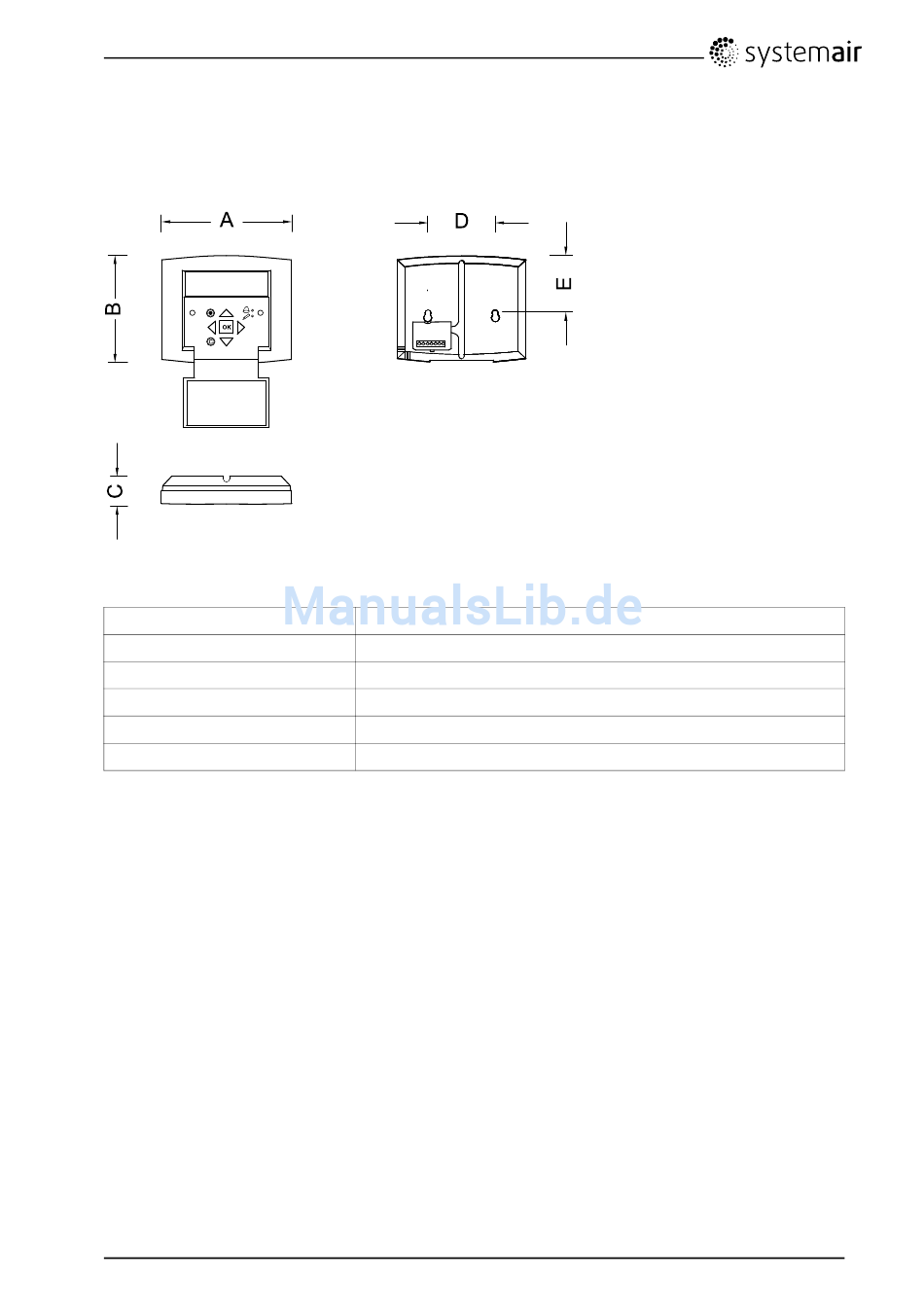

Bild 19 Abmessungen der Bedieneinheit
Position
A
B
C
D
E

4.7.2 Allgemeine Informationen

Die Bedieneinheit ist bei Lieferung an die Corrigo-Regeleinheit angeschlossen, die sich im elektrischen
Anschlusskasten befindet. Die Kabellänge beträgt 10 m. Sofern es erforderlich ist, die Bedieneinheit
vom Signalkabel zu entfernen, können die Drähte auf der Rückseite der Bedieneinheit gelöst werden
(Abbildung 20).
Ein Satz selbsthaftender Magnetstreifen zur problemlosen Installation auf Metalloberflächen ist an der
Rückseite der Bedieneinheit angebracht.

4.7.3 Installation

1
Installieren Sie die Bedieneinheit an einer dafür geeigneten Stelle. Der maximale Abstand zwischen der
Bedieneinheit und dem Gerät beträgt standardmäßig 10 m.
2
Sofern erforderlich, bohren Sie zum Aufhängen der Bedieneinheit zwei Löcher in die Wand (Abstand
zwischen den Mittelpunkten: 60 mm) (Pos.1 Abbildung 20).
DVCompact
2076232
Abmessungen (mm)
115,0
94,0
26,0
c/c 60,0
50,5
20
