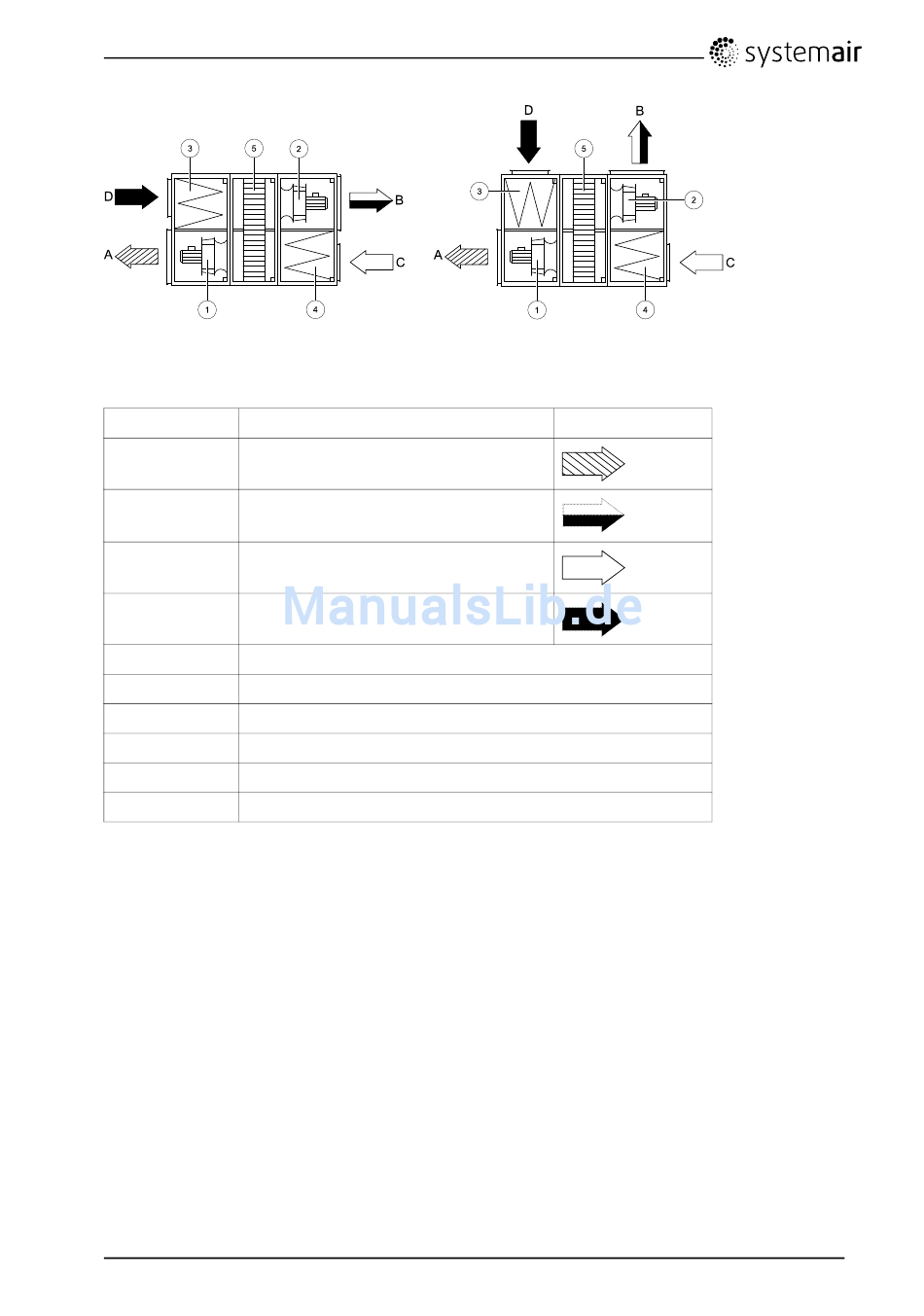

Bild 14 Linksseitig angeschlossenes Gerät mit Rotationswärmetauscher, seitlich
und oben angeschlossen
Position
Beschreibung
A
Anschluss Zuluft
B
Anschluss Fortluft
C
Anschluss Außenluft
D
Anschluss Abluft
1
Ventilator Zuluft
2
Ventilator Abluft
3
Filter Abluft
4
Filter Zuluft
5
Wärmetauscher
6
Bypass-Klappe
4.6.2 Anschlüsse an den Kondenswasserablauf
Teilstücke, in denen Kondensation vom Komponenten auftreten kann, werden mit einer Ablaufwanne und
einem Kondenswasserablauf ausgestattet. Kondenswasserabläufe sollten immer mit einem angemessen
bemessenen Wasserverschluss mit einer ausreichenden Höhendifferenz ausgestattet werden. Jeder
Kondenswasserablauf muss mit einem Wasserverschluss ausgestattet werden, der den gleichen
Durchmesser wie das Ablaufrohr hat.
DVCompact
2076232
Symbol
14
Installationsanleitung
