5. Bedienung des Gerätes
Als Zubehör zur lokalen oder externen (Option: Kabel 00.F5.0C0-1xxx) Programmierung der
Frequenzumrichter KEB COMBIVERT ist ein Operator erforderlich. Um Fehlfunktionen zu vermeiden, muß
der Umrichter vor dem Aufstecken / Abziehen des Operators in den Status nOP (Reglerfreigabe öffnen)
gebracht werden. Bei Inbetriebnahme des Umrichters wird immer mit den zuletzt abgespeicherten Werten,
bzw. Werkseinstellung gestartet.
5.1

Operator

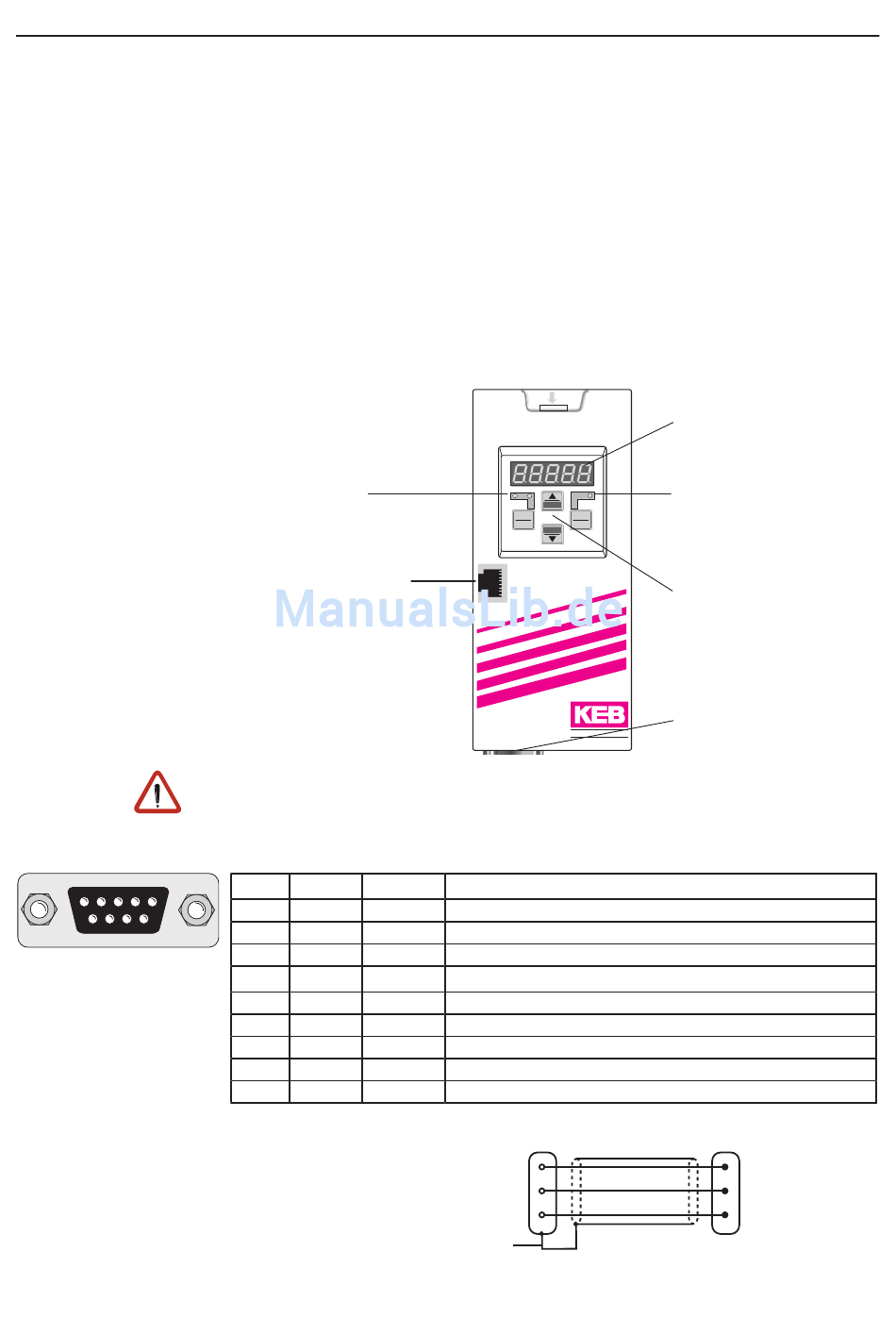

Digital Operator mit Bedienung und Anzeige: Art.Nr. 00.F5.060-1000
Interface Operator zusätzlich mit serieller Schnittstelle: Art.Nr. 00.F5.060-2000
Schnittstellenkontrolle
BUS-Betrieb „LED ein"
(nur 00.F5.060-2000)
HSP5 Diagnoseschnittstelle
(nur 00.F5.060-2000)
5 4 3 2 1
9 8 7 6
RS232-Kabel 3m
PC / Operator
Art. Nr. 00.58.025-001D
D - 16
Für die serielle Datenübertragung nach RS232/485 nur die Operatorschnittstelle
verwenden. Der direkte Anschluss eines PC's an den Umrichter ist nur über ein
Spezialkabel (HSP5 Art. Nr. 00.F5.0C0-0001) zulässig und würde andernfalls
zur Zerstörung der PC-Schnittstelle führen!
PIN RS485 Signal
1 -
2 - TxD
3 - RxD
4 A' RxD-A
5 B' RxD-B
6 - VP
7 C/C' DGND
8 A TxD-A
9 B TxD-B
Gehäuse (PE)
Bedienung des Gerätes
START
ENTER
F/R
STOP
X6B
X6C
Bedeutung
- reserviert
Sendesignal RS232
Empfangssignal RS232
Empfangssignal A RS485
Empfangssignal B RS485
Versorgungsspannung-Plus +5 V (Imax=10 mA)
Datenbezugspotential
Sendesignal A RS485
Sendesignal B RS485
9pol. SUB-D Kupplung
2
3
5
PC
5-stelliges LED-Display
Betriebs-/Fehleranzeige
Normal „LED ein"
Fehler „LED blinkt"
FUNC.
SPEED
Doppelfunktionstastatur
RS232/RS485
(nur 00.F5.060-2000)
C O M B I V E R T
X6D
9pol. SUB-D Stecker
2
3
7
F5-Operator
