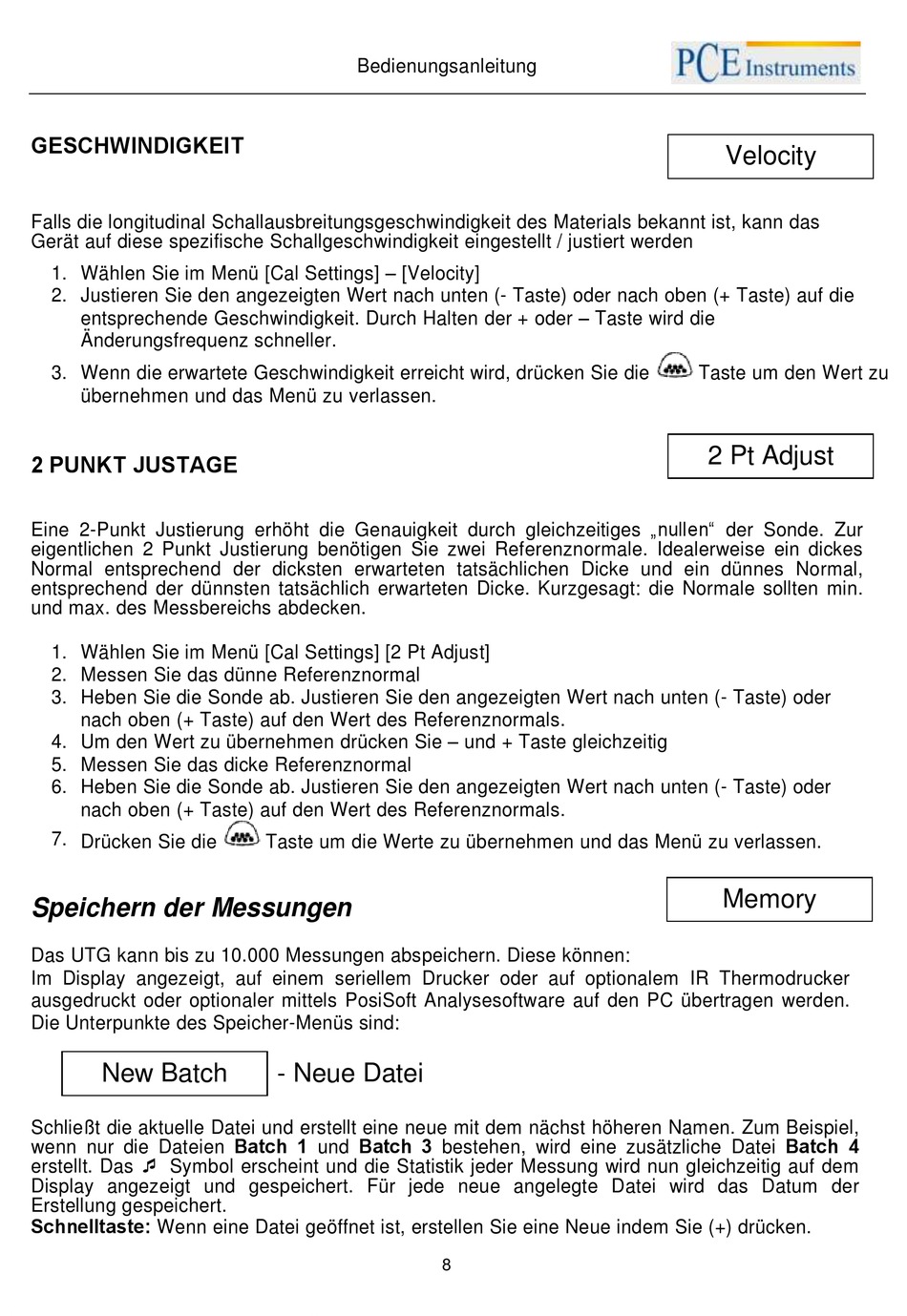

GESCHWINDIGKEIT
Falls die longitudinal Schallausbreitungsgeschwindigkeit des Materials bekannt ist, kann das
Gerät auf diese spezifische Schallgeschwindigkeit eingestellt / justiert werden
1. Wählen Sie im Menü [Cal Settings] – [Velocity]
2. Justieren Sie den angezeigten Wert nach unten (- Taste) oder nach oben (+ Taste) auf die
entsprechende Geschwindigkeit. Durch Halten der + oder – Taste wird die
Änderungsfrequenz schneller.
3. Wenn die erwartete Geschwindigkeit erreicht wird, drücken Sie die
übernehmen und das Menü zu verlassen.
2 PUNKT JUSTAGE
Eine 2-Punkt Justierung erhöht die Genauigkeit durch gleichzeitiges „nullen" der Sonde. Zur
eigentlichen 2 Punkt Justierung benötigen Sie zwei Referenznormale. Idealerweise ein dickes
Normal entsprechend der dicksten erwarteten tatsächlichen Dicke und ein dünnes Normal,
entsprechend der dünnsten tatsächlich erwarteten Dicke. Kurzgesagt: die Normale sollten min.
und max. des Messbereichs abdecken.
1. Wählen Sie im Menü [Cal Settings] [2 Pt Adjust]
2. Messen Sie das dünne Referenznormal
3. Heben Sie die Sonde ab. Justieren Sie den angezeigten Wert nach unten (- Taste) oder
nach oben (+ Taste) auf den Wert des Referenznormals.
4. Um den Wert zu übernehmen drücken Sie – und + Taste gleichzeitig
5. Messen Sie das dicke Referenznormal
6. Heben Sie die Sonde ab. Justieren Sie den angezeigten Wert nach unten (- Taste) oder
nach oben (+ Taste) auf den Wert des Referenznormals.
7. Drücken Sie die
Speichern der Messungen
Das UTG kann bis zu 10.000 Messungen abspeichern. Diese können:
Im Display angezeigt, auf einem seriellem Drucker oder auf optionalem IR Thermodrucker
ausgedruckt oder optionaler mittels PosiSoft Analysesoftware auf den PC übertragen werden.
Die Unterpunkte des Speicher-Menüs sind:
New Batch
Schließt die aktuelle Datei und erstellt eine neue mit dem nächst höheren Namen. Zum Beispiel,
wenn nur die Dateien Batch 1 und Batch 3 bestehen, wird eine zusätzliche Datei Batch 4
erstellt. Das Symbol erscheint und die Statistik jeder Messung wird nun gleichzeitig auf dem
Display angezeigt und gespeichert. Für jede neue angelegte Datei wird das Datum der
Erstellung gespeichert.
Schnelltaste: Wenn eine Datei geöffnet ist, erstellen Sie eine Neue indem Sie (+) drücken.
Bedienungsanleitung
Taste um die Werte zu übernehmen und das Menü zu verlassen.
- Neue Datei
8
Velocity
Taste um den Wert zu
2 Pt Adjust
Memory
