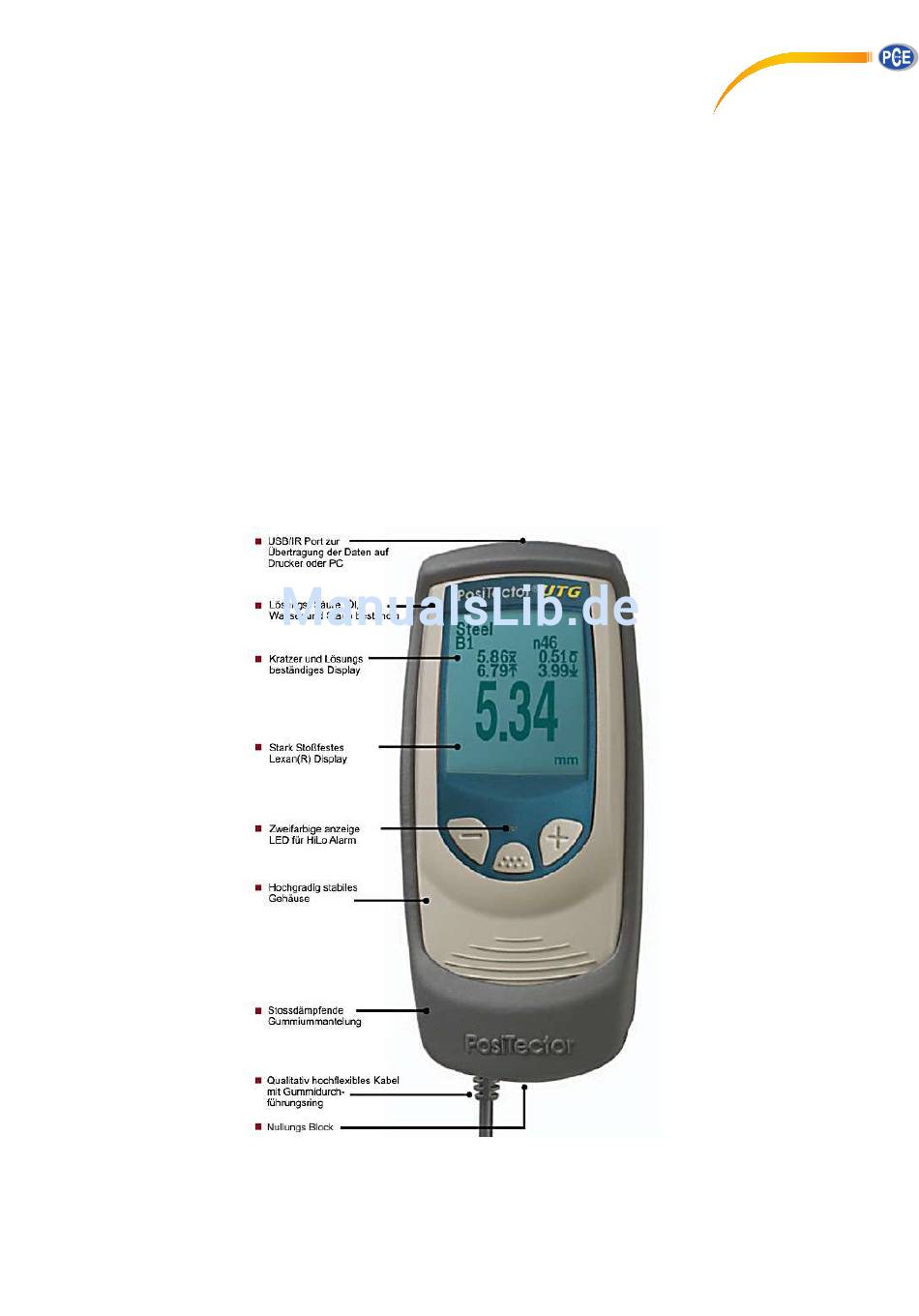

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Materialdickenmessgerät PT -UTG Version 1.1 16.06.2015...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Inhaltsverzeichnis EINFÜHRUNG ............................3 EINSCHALTEN / AUSSCHALTEN ............................. 3 MESSVORGANG ................................4 OBERFLÄCHENBESCHAFFENHEIT ..........................4 ZERO MENÜ OPTION ............................... 5 MENÜ BEDIENUNG ................................5 KALIBRIERUNG, VERIFIZIERUNG, JUSTIERUNG ................ 6 KALIBRIERUNG ................................. 6 VERIFIZIERUNG ................................. 6 JUSTIERUNG ..................................6 JUSTIERUNG DURCHFÜHREN ......................7 SPEICHERN DER MESSUNGEN ...................... -
Seite 3: Einführung

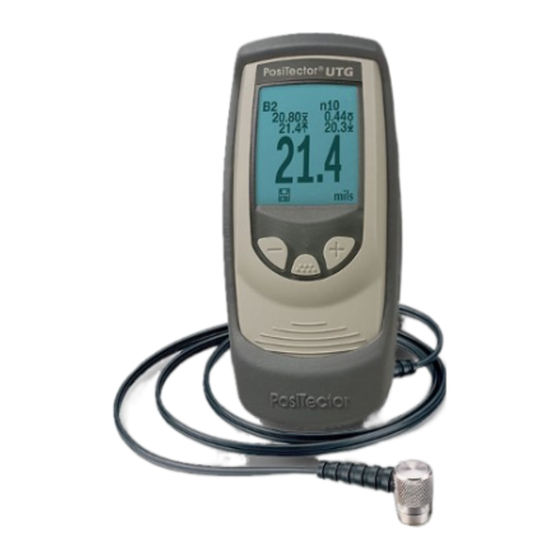

Bedienungsanleitung Einführung handliches Wanddickenmessgerät zerstörungsfreien Ultraschallmessung nach Impuls-Echo-Prinzip. Somit ideal einsetzbar Qualitätskontrolle und zur Messung von Korrosions- und Erosionseffekten an Tanks, Rohren oder allen nur von einer Seite erreichbaren Konstruktionen. Die Sonde (Schallkopf / Transducer) sendet ein Ultraschallsignal in das Werkstück. Dieses Signal reist durch das Material bis zur Rückseite. -
Seite 4: Messvorgang
Bedienungsanleitung Messvorgang 1. Entfernen Sie die schwarze Gummischutzkappe des Prüfkopfes. Koppelgel muss auf die zu messende Oberfläche aufgetragen werden. Dies sichert einen optimalen (luftfreien) Kontakt zwischen Sonde und Oberfläche. Ein einzelner Tropfen reicht bei einer punktuellen Messung. Ein Streifen Koppelgel wird benötigt, wenn die Sonde, wie beim SCAN-Modus, über die Oberfläche gezogen wird. -
Seite 5: Zero Menü Option
Bedienungsanleitung ZERO Menü Option Zero Das UTG kann zwecks Temperaturkompensation und Abnutzung „genullt“ werden. Während des „nullen“ spielt es keine Rolle welche Geschwindigkeit vorgewählt wurde. 1. Schalten Sie das UTG ein 2. Geben sie einen Tropfen Koppelgel auf die Nullplatte auf der Unterseite des UTG. Figur A 3. -
Seite 6: Kalibrierung, Verifizierung, Justierung
Bedienungsanleitung „List“ Box Ein Häkchen zeigt ob dieses Objekt aktiviert ist Hier kann nur eine der angezeigtenOptionen ausgewählt werden Angewählte Optionen werden mit Punkten umrandet Kalibrierung, Verifizierung, Justierung Diese drei Schritte sichern höchste Genauigkeit: 1. Kalibrierung (typischerweise durch den Hersteller oder ein zertifiziertes Labor) 2. -
Seite 7: Justierung Durchführen
Bedienungsanleitung Justierung durchführen Cal Settings Das UTG ist werkseitig kalibriert. Manchmal müssen aber Änderungen, bedingt durch spezielle Material-Laufzeiteigenschaften, vorgenommen werden. Beachten Sie, dass die Material- Eigenschaften (und somit auch die Schallgeschwindigkeit) von der im Gerät hinterlegten Tabelle abweichen können. Um ein möglichst exaktes Ergebnis zu erhalten, sollte ein Justierung auf einer bekannten Dicke eines identischen Materials erfolgen. -
Seite 8: Speichern Der Messungen
Bedienungsanleitung GESCHWINDIGKEIT Velocity Falls die longitudinal Schallausbreitungsgeschwindigkeit des Materials bekannt ist, kann das Gerät auf diese spezifische Schallgeschwindigkeit eingestellt / justiert werden 1. Wählen Sie im Menü [Cal Settings] – [Velocity] 2. Justieren Sie den angezeigten Wert nach unten (- Taste) oder nach oben (+ Taste) auf die entsprechende Geschwindigkeit. - Seite 9 Bedienungsanleitung - Öffnen Open Öffnet eine zuvor erstellte Datei und verwendet diese als aktuelle. Wenn die Datei Messwerte enthält, werden diese sofort auf dem Display angezeigt. - Schliessen Close Stoppt den Messvorgang und schließt die aktuelle Datei. Alle Statistiken werden vom Display entfernt.
-
Seite 10: Übertragen Der Gespeicherten Messwerte
Dateimanagement und das exportieren von Messwerten in ein Dokument oder Verteiler. Scan Modus Scan Normalerweise führt der PosiTector UTG eine einzelne Punkt-Messung, mit 6 Messungen pro Sekunde durch, wenn er Kontakt zur Oberfläche hat. Wenn der Messkopf angehoben wird, verbleibt der letzte Messwert auf dem Display. -
Seite 11: Maximal / Minimal Grenzwert (Alarm)
Bedienungsanleitung Anzahl der Messwerte Max / Min Wert Kleinster gemesser Wert Der Speichermodus kann während des Scan Modus eingeschaltet sein um bis zu 1000 Werte zu speichern. Wenn der Speichermodus aktiviert ist, wird nach jedem anheben des Prüfkopfes eine neue Mindestdickenprüfung gespeichert. Bemerkung: Die (-) Taste kann dazu verwendet werden um den letzen Messwert aus dem Speicher zu löschen. -
Seite 12: Setup Menu
Bedienungsanleitung Alle Messungen werden nun mit dem festgelegten Limit verglichen. Die LED am Gerät blinkt grün wenn die Messung innerhalb des Bereiches ist und rot wenn sie außerhalb liegt. Wenn der Minimum Grenzwert unterschritten wird ertönt ein tiefer ton. Wenn der maximalwert überschritten wird ertönt ein hoher Ton. -
Seite 13: Einsatzmöglichkeiten
Bedienungsanleitung Einsatzmöglichkeiten Messung von Rohren Wenn Sie die Wanddicke von Rohren messen möchten, ist die richtige Anbringung des Messkopfes von großer Bedeutung. Auf Rohren mit einem Durchmesser von mehr als 10cm, ist es notwendig den Messkopf parallel zum Rohr zu halten. Bei Durchmessern von unter 10cm sollten 2 Messungen durchgeführt werden. -
Seite 14: Batteriewechsel
Der Messwert ändert sich, wenn der Messkopf angehoben wird. Gelegentlich bleibt überschüssiges Kopplungsgel auf dem Messkopf haften und führt dazu das der PosiTector UTG eine zusätzliche Messung durchführt. Verwerfen Sie diesen Wert und führen Sie die Messung erneut durch. -
Seite 15: Technische Daten
Bedienungsanleitung Fehlerbeschreibung mit angeben. Technische Daten: UTG Standard UTG ME Modus Einzelecho Einzelecho Mehrfachecho Messbereich 1,00 ... 125,00 mm 2,50 ... 125 mm 2,50 ... 60 mm Entfernen von Lack Nein bzw. Farbe notwendig Prüfkopf 5 MHz, Durchmesser Sonde 5 MHz, Durchmesser Sonde ~13 mm ~13 mm Auflösung 0,01 mm...
