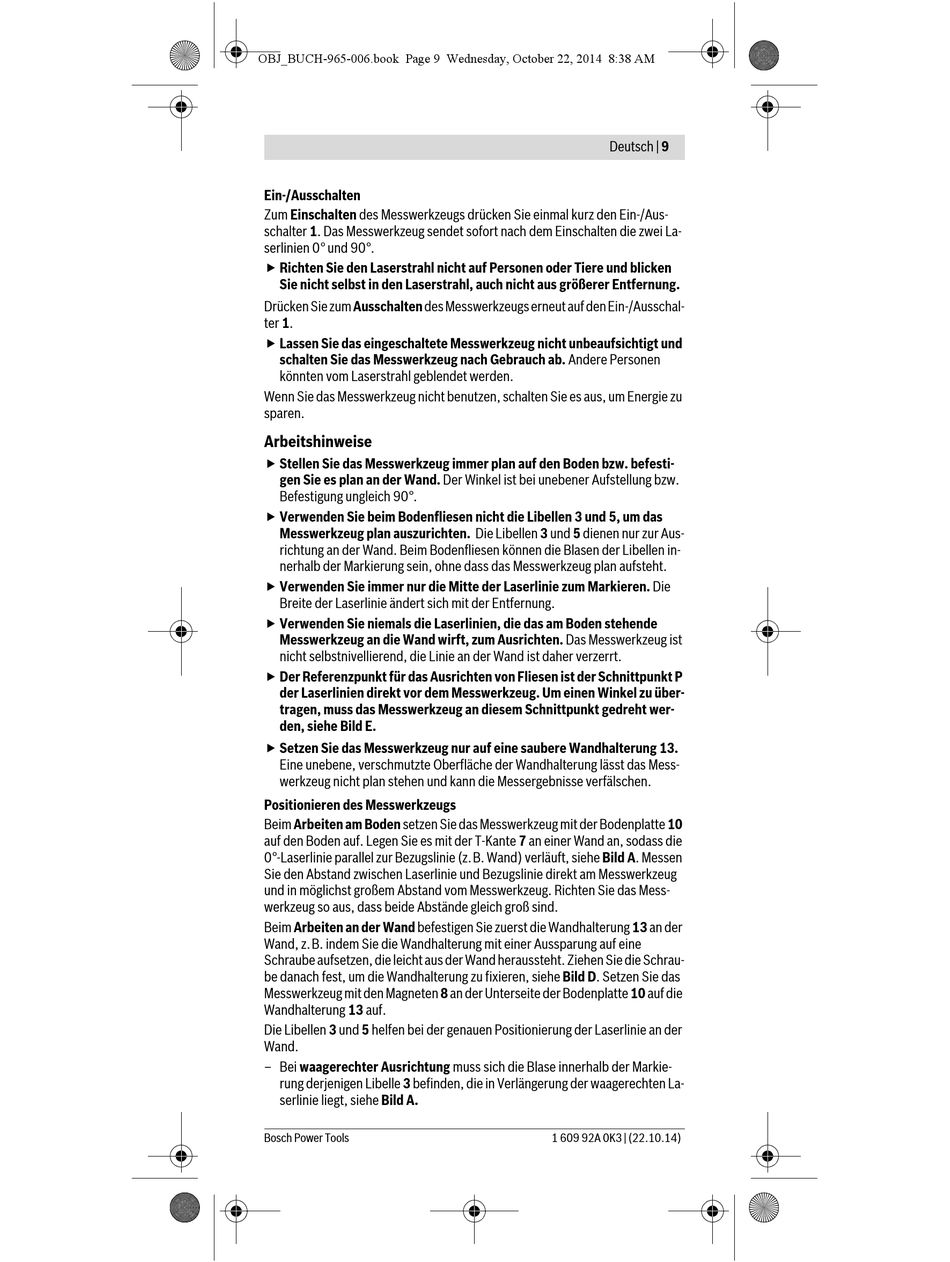

Ein-/Ausschalten
Zum Einschalten des Messwerkzeugs drücken Sie einmal kurz den Ein-/Aus-
schalter 1. Das Messwerkzeug sendet sofort nach dem Einschalten die zwei La-
serlinien 0° und 90°.
 Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken
Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.
Drücken Sie zum Ausschalten des Messwerkzeugs erneut auf den Ein-/Ausschal-
ter 1.
 Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und
schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen
könnten vom Laserstrahl geblendet werden.
Wenn Sie das Messwerkzeug nicht benutzen, schalten Sie es aus, um Energie zu
sparen.
Arbeitshinweise
 Stellen Sie das Messwerkzeug immer plan auf den Boden bzw. befesti-
gen Sie es plan an der Wand. Der Winkel ist bei unebener Aufstellung bzw.
Befestigung ungleich 90°.
 Verwenden Sie beim Bodenfliesen nicht die Libellen 3 und 5, um das
Messwerkzeug plan auszurichten. Die Libellen 3 und 5 dienen nur zur Aus-
richtung an der Wand. Beim Bodenfliesen können die Blasen der Libellen in-
nerhalb der Markierung sein, ohne dass das Messwerkzeug plan aufsteht.
 Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die
Breite der Laserlinie ändert sich mit der Entfernung.
 Verwenden Sie niemals die Laserlinien, die das am Boden stehende
Messwerkzeug an die Wand wirft, zum Ausrichten. Das Messwerkzeug ist
nicht selbstnivellierend, die Linie an der Wand ist daher verzerrt.
 Der Referenzpunkt für das Ausrichten von Fliesen ist der Schnittpunkt P
der Laserlinien direkt vor dem Messwerkzeug. Um einen Winkel zu über-
tragen, muss das Messwerkzeug an diesem Schnittpunkt gedreht wer-
den, siehe Bild E.
 Setzen Sie das Messwerkzeug nur auf eine saubere Wandhalterung 13.
Eine unebene, verschmutzte Oberfläche der Wandhalterung lässt das Mess-
werkzeug nicht plan stehen und kann die Messergebnisse verfälschen.
Positionieren des Messwerkzeugs
Beim Arbeiten am Boden setzen Sie das Messwerkzeug mit der Bodenplatte 10
auf den Boden auf. Legen Sie es mit der T-Kante 7 an einer Wand an, sodass die
0°-Laserlinie parallel zur Bezugslinie (z.B. Wand) verläuft, siehe Bild A. Messen
Sie den Abstand zwischen Laserlinie und Bezugslinie direkt am Messwerkzeug
und in möglichst großem Abstand vom Messwerkzeug. Richten Sie das Mess-
werkzeug so aus, dass beide Abstände gleich groß sind.
Beim Arbeiten an der Wand befestigen Sie zuerst die Wandhalterung 13 an der
Wand, z.B. indem Sie die Wandhalterung mit einer Aussparung auf eine
Schraube aufsetzen, die leicht aus der Wand heraussteht. Ziehen Sie die Schrau-
be danach fest, um die Wandhalterung zu fixieren, siehe Bild D. Setzen Sie das
Messwerkzeug mit den Magneten 8 an der Unterseite der Bodenplatte 10 auf die
Wandhalterung 13 auf.
Die Libellen 3 und 5 helfen bei der genauen Positionierung der Laserlinie an der
Wand.
– Bei waagerechter Ausrichtung muss sich die Blase innerhalb der Markie-
rung derjenigen Libelle 3 befinden, die in Verlängerung der waagerechten La-
serlinie liegt, siehe Bild A.
