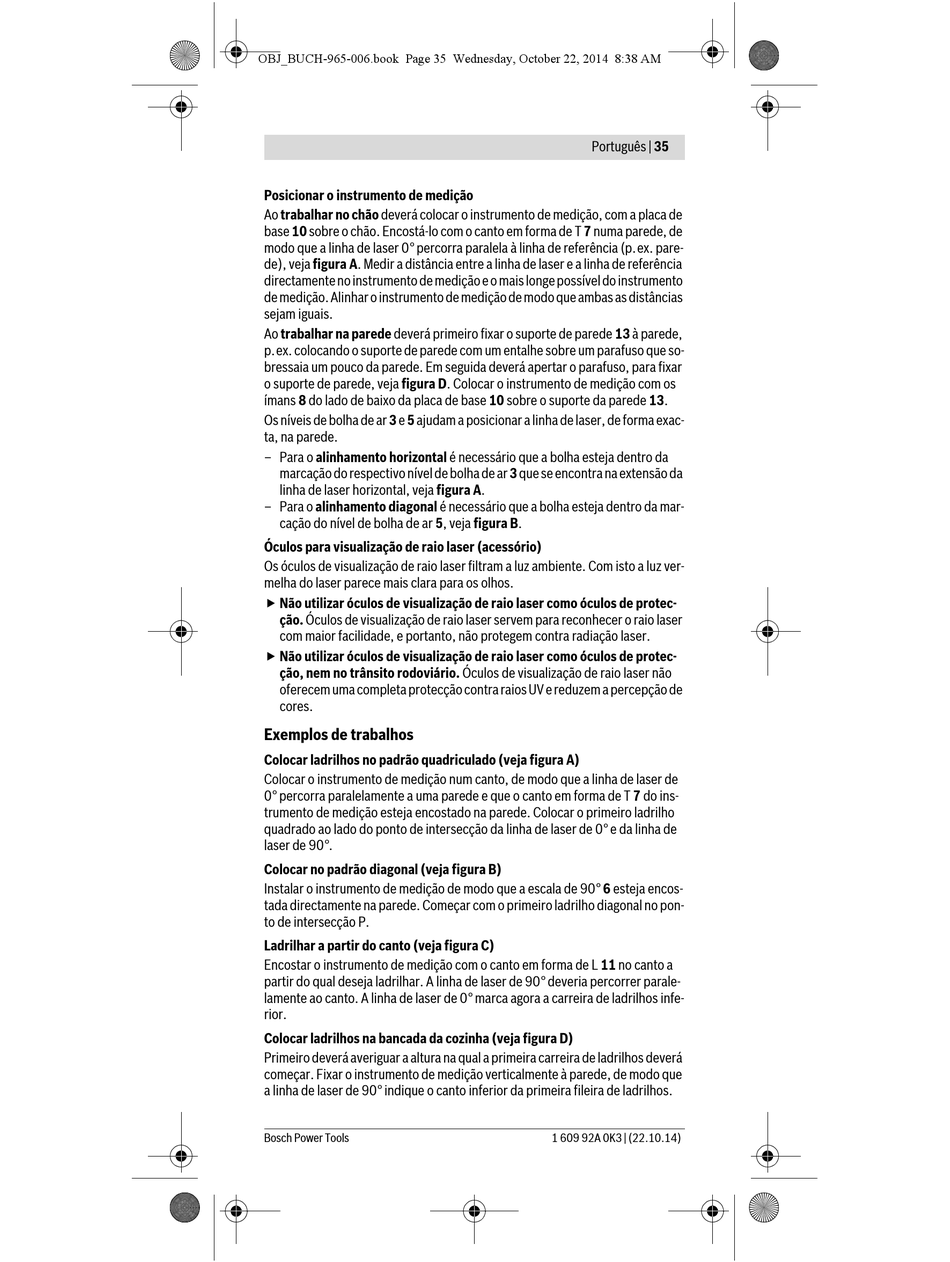

Posicionar o instrumento de medição
Ao trabalhar no chão deverá colocar o instrumento de medição, com a placa de
base 10 sobre o chão. Encostá-lo com o canto em forma de T 7 numa parede, de
modo que a linha de laser 0° percorra paralela à linha de referência (p.ex. pare-
de), veja figura A. Medir a distância entre a linha de laser e a linha de referência
directamente no instrumento de medição e o mais longe possível do instrumento
de medição. Alinhar o instrumento de medição de modo que ambas as distâncias
sejam iguais.
Ao trabalhar na parede deverá primeiro fixar o suporte de parede 13 à parede,
p.ex. colocando o suporte de parede com um entalhe sobre um parafuso que so-
bressaia um pouco da parede. Em seguida deverá apertar o parafuso, para fixar
o suporte de parede, veja figura D. Colocar o instrumento de medição com os
ímans 8 do lado de baixo da placa de base 10 sobre o suporte da parede 13.
Os níveis de bolha de ar 3 e 5 ajudam a posicionar a linha de laser, de forma exac-
ta, na parede.
– Para o alinhamento horizontal é necessário que a bolha esteja dentro da
marcação do respectivo nível de bolha de ar 3 que se encontra na extensão da
linha de laser horizontal, veja figura A.
– Para o alinhamento diagonal é necessário que a bolha esteja dentro da mar-
cação do nível de bolha de ar 5, veja figura B.
Óculos para visualização de raio laser (acessório)
Os óculos de visualização de raio laser filtram a luz ambiente. Com isto a luz ver-
melha do laser parece mais clara para os olhos.
 Não utilizar óculos de visualização de raio laser como óculos de protec-
ção. Óculos de visualização de raio laser servem para reconhecer o raio laser
com maior facilidade, e portanto, não protegem contra radiação laser.
 Não utilizar óculos de visualização de raio laser como óculos de protec-
ção, nem no trânsito rodoviário. Óculos de visualização de raio laser não
oferecem uma completa protecção contra raios UV e reduzem a percepção de
cores.

Exemplos de trabalhos

Colocar ladrilhos no padrão quadriculado (veja figura A)
Colocar o instrumento de medição num canto, de modo que a linha de laser de
0° percorra paralelamente a uma parede e que o canto em forma de T 7 do ins-
trumento de medição esteja encostado na parede. Colocar o primeiro ladrilho
quadrado ao lado do ponto de intersecção da linha de laser de 0° e da linha de
laser de 90°.
Colocar no padrão diagonal (veja figura B)
Instalar o instrumento de medição de modo que a escala de 90° 6 esteja encos-
tada directamente na parede. Começar com o primeiro ladrilho diagonal no pon-
to de intersecção P.
Ladrilhar a partir do canto (veja figura C)
Encostar o instrumento de medição com o canto em forma de L 11 no canto a
partir do qual deseja ladrilhar. A linha de laser de 90° deveria percorrer parale-
lamente ao canto. A linha de laser de 0° marca agora a carreira de ladrilhos infe-
rior.
Colocar ladrilhos na bancada da cozinha (veja figura D)
Primeiro deverá averiguar a altura na qual a primeira carreira de ladrilhos deverá
começar. Fixar o instrumento de medição verticalmente à parede, de modo que
a linha de laser de 90° indique o canto inferior da primeira fileira de ladrilhos.
