3) Die Durchführbarkeit der Installation bewerten
Vor Installationsbeginn muss geprüft werden, ob Bestandteile des Produktes beschädigt sind und ob das gewählte Modell und die Umge-
bung für die jeweilige Installation geeignet sind.

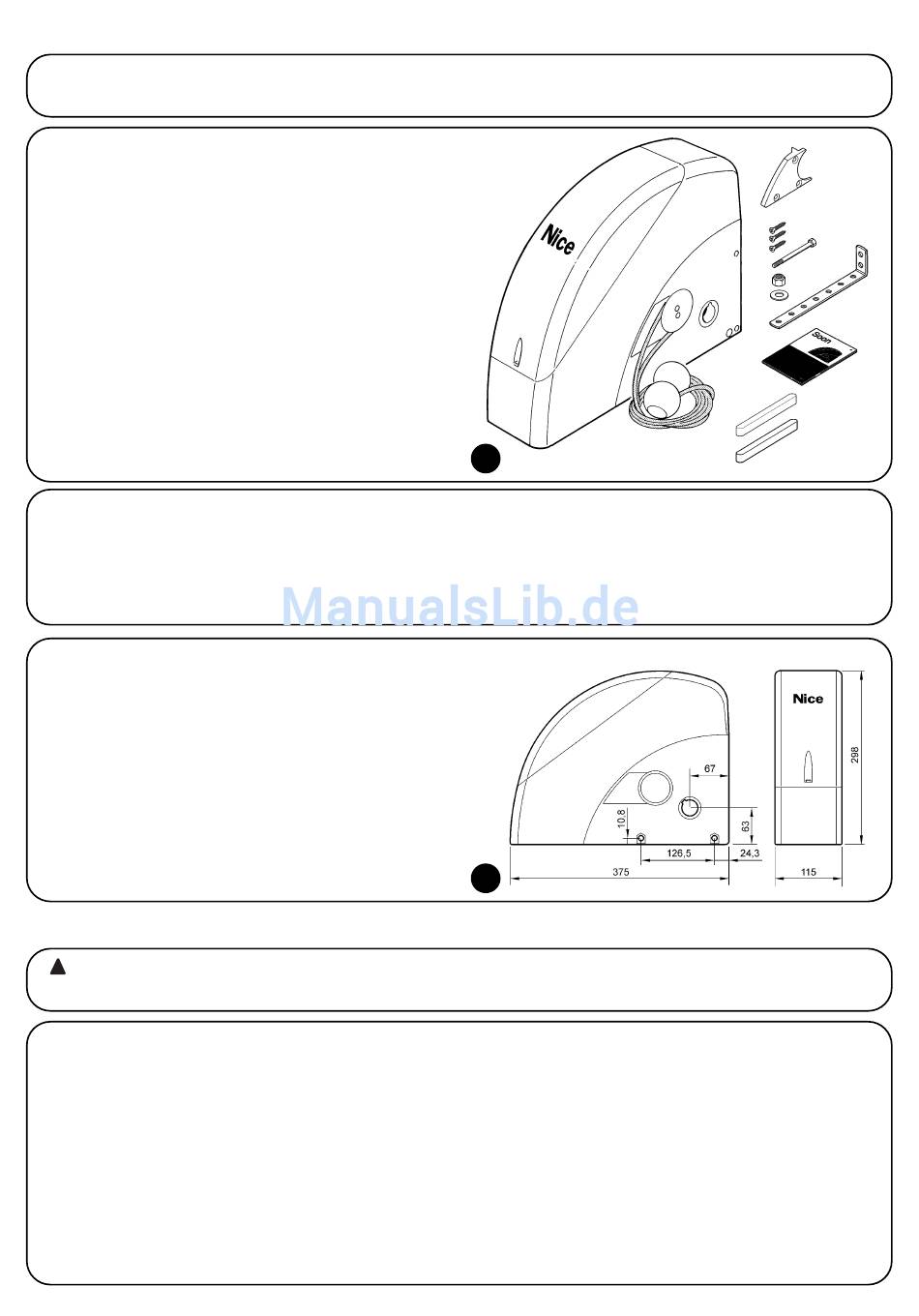

3.1) Die Bestandteile des Produktes überprüfen (siehe Abb. 1)
Die Verpackung auf Schäden überprüfen;
das Produkt auspacken und prüfen, ob folgendes vorhanden ist:
- 1 Antrieb Soon
- 1 Befestigungsbügel
- 4 Entriegelungshalbringe
- 2 Keile
- 1 Schraube M8x130
- 1 selbstsperrende Mutter M8
- 1 Unterlegscheibe D8
- 1 Vorgelege
- 3 selbstschneidende schwarze Schrauben
- 1 Bedienungsanleitung
3.2) Die eignung der umgebung überprüfen
• Prüfen, dass die zur Installation gewählte Umgebung mit dem
Gesamtplatzbedarf Ihres Modells Soon kompatibel ist (Abb. 2).
• Prüfen, dass sich in dieser Umgebung keine Hindernisse entlang
der Laufstrecke des Sektionaltors befinden, die seine Bewegung
insgesamt in Öffnung und Schließung einschränken können.
3.3) Die einsatzgrenzen des produktes überprüfen (siehe Abb. 2)
Die Einsatzgrenzen Ihres Modells Soon und der Zubehörteile über-
prüfen, die man installieren wird; bewerten, ob ihre Merkmale für die
Umgebung geeignet sind und ob sie folgenden Einschränkungen
entsprechen:
• Das Sektionaltor muss kleiner als 20m
• Die Bewegungswelle des Sektionaltors muss mit der Ausgangs-
welle von Soon mit Hilfe der in der Verpackung gelieferten Keile
kompatibel sein;
• Der Bügel für die Befestigung an der Mauer muss ausreichend
lang sein.
4) Die Verschiedenen Bestandteile Installieren
!
Die Installation der Automatisierung muss von qualifiziertem Personal unter genauester Beachtung der vorliegenden
Anweisungen sowie der gültigen Gesetze und Vorschriften ausgeführt werden.
4.1) Typisches installationsschema (siehe Abb. 3)
Die Abb. 3 zeigt die komplette Installation eines Antriebs Soon. Auf der Zeichnung sind die verschiedenen Bestandteile und die für ihren
Anschluss notwendigen Kabel angegeben, das Ganze ist nach einem typischen und üblichen Schema zusammengebaut und angeordnet.
Legende der mechanischen Bestandteile in Abb. 3:
1 - Antrieb Soon
2 - Photozelle
3 - Schlüsseltaster
4 - Standsäule für Photozelle
5 - Blinkleuchte
6 - Sender
7 - Hauptschaltleiste
52
2
sein;
1
• Prüfen, dass die zur Installation gewählte Umgebung eine leichte
und sichere Durchführung der Bewegungen von Hand ermöglicht.
• Prüfen, dass jede Vorrichtung, die befestigt werden muss, auf
einer festen und vor zufälligen Stößen geschützten Fläche ange-
bracht ist.
2
Legende der Elektrokabel in Abb. 3:
A - Elektrische Versorgungsleitung
B - Blinkleuchte mit Antenne
C - Photozellen
D - Schlüsseltaste
E - Hauptschaltleiste
