AOF

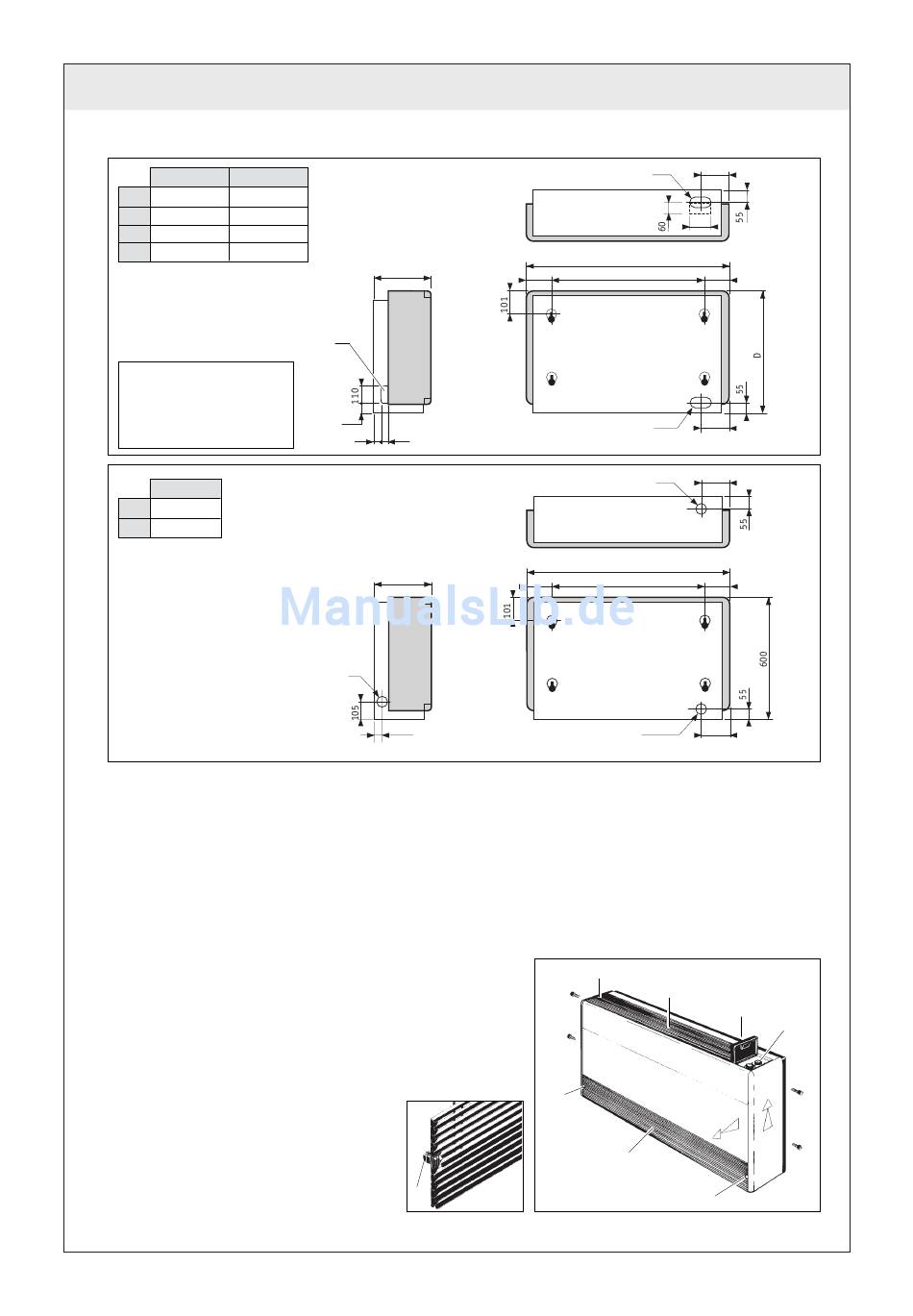

2.3 - ABMESSUNGEN

AOF-25
AOF-55
A
950
1140
B
850
1040
C
50
D
600
Rohrdurchführung
Anm. :
Die Modelle GTS und GT sind
werksseitig bereits mit einer
rechteckigen Ausstanzung
110 x 60 mm versehen.
AOF-85
A
1535
B
1435
Rohrdurchführung vorgestanzt

3 - AUFSTELLUNG

• Es ist ratsam, beim Einbau den Luftaufbereiter ohne seine Verkleidung zu handhaben.
• Falls erforderlich, auch die Ventilation abnehmen.
WICHTIG :
Beim Aufstellen des Gerätes sorgfältig vorgehen, um Vibrationen bei Betrieb des Gerätes durch Blechteile (Spiel,
Verformungen...) und Rohrleitungen (Versatz der Kupferrrohrleitungen) zu vermeiden, und die damit verbundene
Lärmbelastung so gering wie möglich zu halten.

3.1 - ABNEHMEN DER VERKLEIDUNG

• Die 2 Rändelschrauben (B) und die 2 Blechschrauben (C) abschrauben.
• Die 2 Bedienknöpfe (8) abnehmen.
• Die Verkleidung abnehmen, indem man sie leicht anhebt und nach vorne
wegzieht.
Hinweis :
Für eine leichtere Montage kann man vorher das Gebläsegitter (1) und das
Ansauggitter (4) entfernen. Hierzu müssen die Klammern (A) mit einem
Schraubendreher oder einer Münze durch eine
Vierteldrehung herausgedreht werden.
Wichtig :
Beim Wiedereinbau der Gitter ist darauf zu achten,
dass die Klammern (A) durch eine Vierteldrehung
wieder festgedreht werden.
Ansicht von unten
50
600
235
Linke Seite
vorgestanzt
50
15
30
Ansicht von unten
235
Linke Seite
Ø 60
38,5
A
Rohrdurchführung vorgestanzt
60 x 110
(siehe Anm.)
C
60 x 110
Rohrdurchführung
vorgestanzt
Rohrdurchführung vorgestanzt
5
0
Rohrdurchführung
vorgestanzt
A
B
C
A
5
80
110
A
B
C
80
Ansicht von hinten
80
Ø 60
A
B
5
0
80
Ø 60
Ansicht von hinten
1
A
8
4
A
B
C
