AOF
5 - ZUBEHÖR
5.1 - BEI NACHSTEHENDEN ZUBEHÖRTEILEN
ist die Montage in den diesen Teilen beiliegenden Installationleitungen beschrieben.
• Halter für Wandmontage :
- K 60 U 026 Z
• Elektro-Heizung :
- K 60 C 840 Z
- K 60 C 841 Z
- K 60 C 842 Z
- K 60 C 843 Z
• Gerätefüße (nur für die Modelle GTS und GT) :
- K 60 U 027 Z
• Bausatz Steuerung (nur für die Modelle GTS und GT) :
- K 60 R 027 Z
5.2 - SEITLICHES DEFLEKTIONSGITTER
• AOF-15
K 60 N 019 Z
• AOF-25
K 60 N 017 Z
• AOF-55
K 60 N 014 Z
• AOF-85
K 60 N 015 Z
• Das Ausblasgitter entfernen (siehe Seite 6).

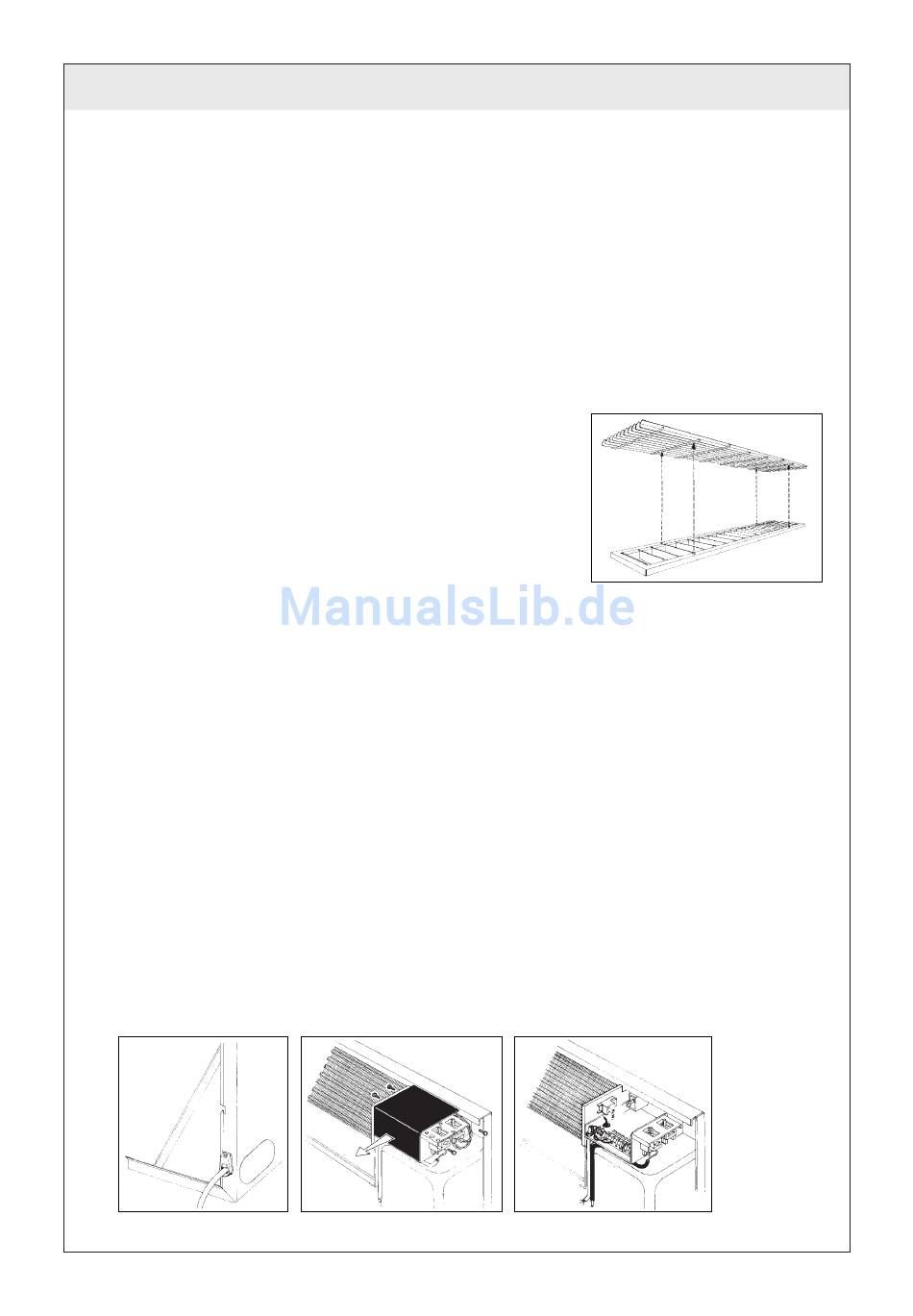

• Das Deflektionsgitter wird unter dem Ausblasgitter mit Plastikklammern befestigt,
die in das Deflektionsgitter und in die 2 Achsen des Ausblasgitters einrasten
5.3 - FERNBEDIENUNG
A - Montage / Installation
• Wichtige technische Daten: Siehe Technische Anleitung.
• Mitgelieferte Bedienungsanleitung der Steuerung lesen.
• Anschluss an das Gerät über ein Verbindungskabel: min. Kabelquerschnitt 0,75 mm
• Die Isolierung der verwendeten Kabel muss der Spannung (230 V) angepasst sein.
• Diese Anmerkung bezieht sich insbesondere auf den Eingang der Sonde der automatischen Fernbedienung, die an 230 V
angeschlossen ist.
• Der Regelbereich für die Temperatur kann mit Hilfe von mechanischen Anschlägen am Einstellknopf begrenzt werden.
Wandmontage :
• Das Gehäuse in einer Höhe von 1,5 m über dem Boden anbringen. Dabei einen Platz auswählen, der für die im Raum herrschende
Konvektionsströmung repräsentativ ist und folgende Umstände vermeiden:
- schlecht isolierte oder schwingungsübertragende Wände,
- die Nähe von störenden Wärmequellen, die eine korrekte Regelung negativ beeinflussen können, (Sonneneinstrahlung,
Heizgeräte, Lampen, Kamine, Fernsehgeräte, usw.),
- durch offene Fenster oder Türen entstehende Zugluft,
- die Anbringung an geschützten Plätzen wie Regalen oder hinter Vorhängen,
- die Nähe von Steckdosen.
• Bei der manuellen Steuerung K 60 D 076 Z, die Verdrahtung der Brücke SR für die Drehzahlauswahl überprüfen und je nach
Anwendungsfall ändern (wie folgt).
• Für die automatische Fernbedienung K 60 D 025 Z gegebenenfalls den neutralen Bereich mit Hilfe des im Innern des Steuerkastens
befindlichen Potentiometers korrekt einstellen.
ACHTUNG
• Beim Einsatz einer automatischen Fernbedienung, auf der Klemmenleiste des Lüfters die Brücke zwischen der Klemme
L1 und des Schalters S1 entfernen.
Genaue Hinweise zur Verdrahtung finden Sie auf dem Gerät :
• Das Kabel mit den Wasserleitungen verlegen oder am Kabelhalter am linken Ausgang des Gerätes befestigen.
• Dann das Kabel über eine Kabelhülle in den Schaltkasten führen, nachdem man den Deckel entfernt hat.
• Die Kabel an der Klemmleiste gemäß dem Schaltplan entsprechend der Anwendung anschließen.
8
an das Gerät über ein Verbindungskabel: min. Kabelquerschnitt 0,75 mm
2
(max. 1,5 mm
9
2
).
