1- ALLGEMEINES

• Das Gerät darf nur von qualifizierten und dazu befugten Personen entsprechend den geltenden Vorschriften und Normen installiert
und gewartet werden.

1.1 - ALLGEMEINE LIEFERBEDINGUNGEN

• Im Allgemeinen erfolgt der Versand auf Risiko und Gefahr des Empfängers.
• Dieser muss sofort einen schriftlichen Vorbehalt beim Spediteur einreichen, wenn er während des Transports entstandene Schäden
feststellt.
1.2 - SPANNUNG
• Vor jeder Arbeit ist sicherzustellen, dass die auf dem Geräteschild angegebene Spannung der Netzspannung entspricht.

1.3 - VERWENDUNGSZWECK

• Das Gerät ist für die Klimatisierung von Räumen, zur Erhöhung des Komforts der Personen bestimmt.
2 - PRÄSENTATION

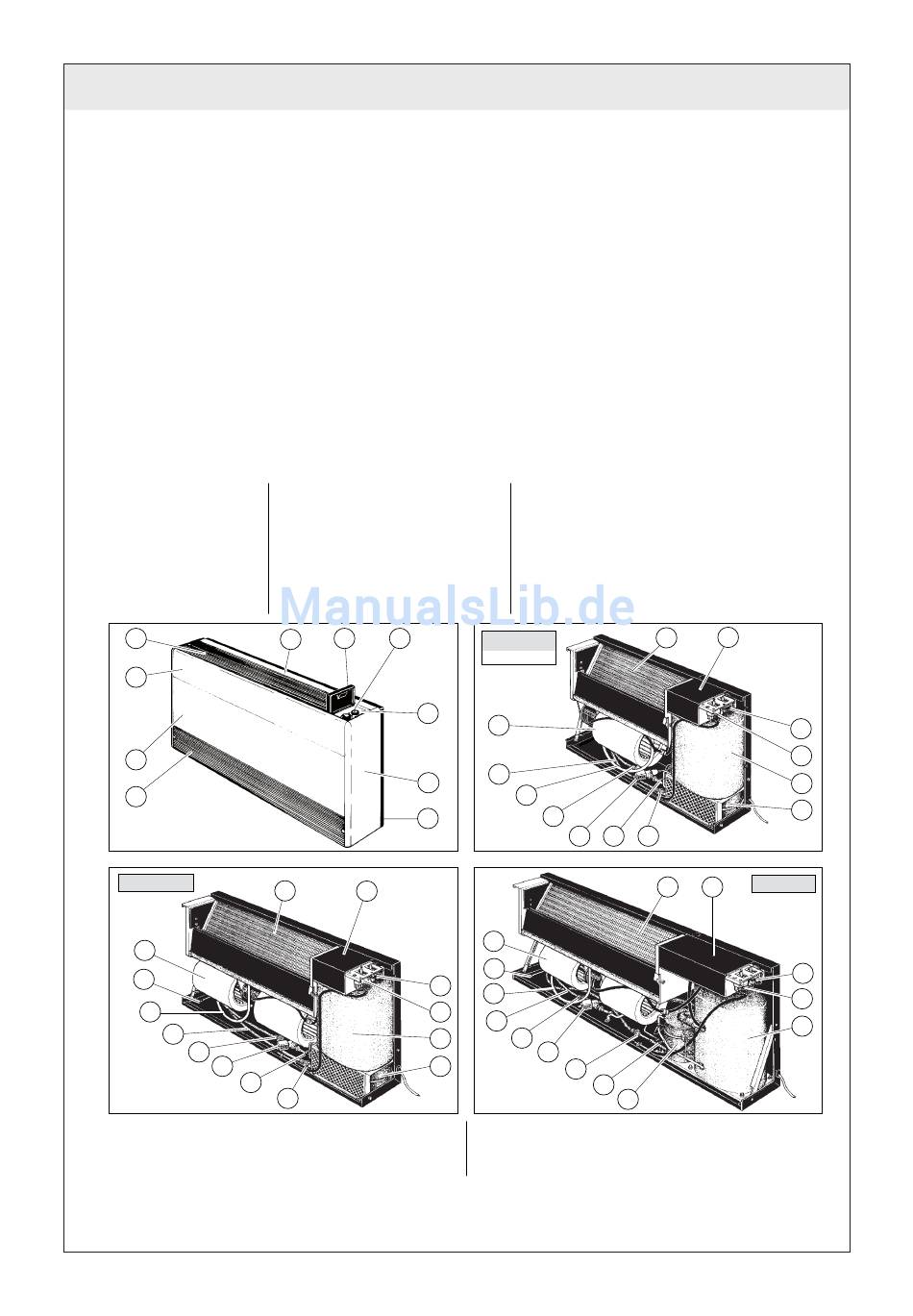

2.1 - BESCHREIBUNG

1 - Ausblasgitter
2 - Austauschbares Blech
3 - Frontseite
4 - Ansauggitter
5 - Rückseitige Halterung
6 - Seitenverkleidung
7 - Bedientafel
8 - Bedienungselemente
9 - Klappe
1
2
3
4
AOF-55
21
22
20
24
19
18
23
Werkstoffe :
- Gehäuse aus kunststoffbeschichtetem Stahlblech.
- Metallgitter.
- Isolierende Filzschicht.
10 - Festes Blech
11 - Verdampfer
12 - Schaltkasten
13 - Schalter
14 - Thermostat
15 - Hermetischer Kompressor mit
Schallisolierung
16 - Wasserkondensator mit Isolierung
17 - Wassereintritt
9
8
10
7
6
5
12
11
13
14
15
16
17
18 - Druckventil (für Modellen mit Stadtwasser)
19 - Wasseraustritt
20 - K ondensatleitung
21 - Lüftung
22 - Druckanschluss für Niederdruck
23 - Druckanschluss für Hochdruck
24 - Wasserschläuche (nicht standardmäßig
mitgeliefert)
25 - Netzkabel (außer bei den Modellen GTS und GT)
AOF-25
21
24
20
19
18
23
21
22
20
24
19
18
17
23
16
- Luftgekühlter Wärmeaustauscher aus Kupfer/Aluminium.
- Wassergekühlter Wärmeaustauscher aus Kupfer/Stahl.
- Rohrleitungen Kupfer.
4
11
12
13
14
15
16
17
AOF-85
11
12
13
14
15
