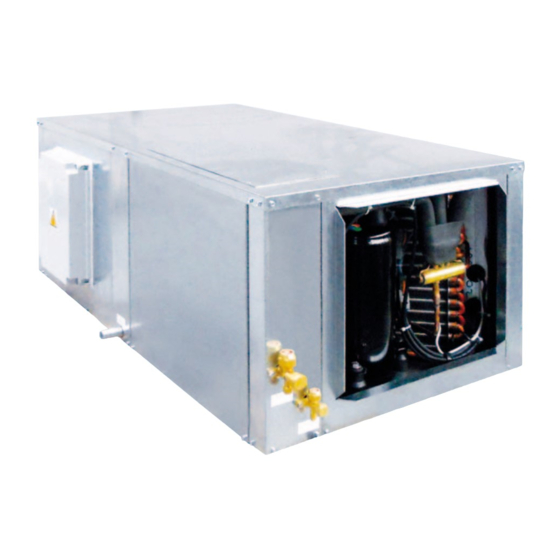

- Seite 1 Installations- und Bedienungsanleitung Verflüssigereinheiten mit Radialgebläse FA-14 • FA-18 • FA-24 • FA-40 • FA-50 • FA-64 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme gründlich durch.
- Seite 2 Inhalt Spezifikationen Allgemein, Lieferung Installation, Kältemittelleitungen Anschlüsse Schaltplan Inbetriebnahme, Störungen Wartung, Anhänge Maßzeichnungen...
-
Seite 3: Spezifikationen
Spezifikationen Verflüssiger FA-14 FA-18 FA-24 FA-40 FA-50 FA-64 Nennleistungen Kühlung 3300 5000 7000 9500 12300 14000 Kond. Kühlluft 1400 2100 2100 2700 3000 3500 Ext. Pressung max. ohne Filter Ext. Pressung max. mit Filter Betriebsspannung V/Ph/Hz 230/1/50 230/1/50 230/1/50 400/3/50... - Seite 4 Einleitung Allgemein ■ Dieses Dokument umfasst die Installations- und Wartungsanleitung für ein Split-System mit Luftkondensation. Das Dokument muss vor jedem Eingriff aufmerksam gelesen und während der gesamten Lebensdauer des Geräts gemeinsam damit aufbewahrt werden. Ein Split-System mit Luftkondensation besteht aus: •...
-
Seite 5: Installation
Anzahl der Rohrbiegungen muss beschränkt sein. Die Saugleitung 2% neigen und Ölfallen vorsehen, um eine gute Ölzirkulation zu gewährleisten. Die maximale Rohrlänge beträgt 20 Meter bei den Modellen FA-14 bis FA-24, die maximale Höhendifferenz 5 Meter. Bei den Modellen FA-40 bis FA-64 beträgt die maximale Rohrlänge 30 Meter und die maximale Höhendifferenz 10 Meter. -
Seite 6: Elektrischer Anschluss
V3 - Februar 2015 INSTALLATIONS- UND WARTUNGSANLEITUNG SPLIT-SYSTEM MIT LUFTKONDENSATION Seite 4 / 8 7 LUFTANSCHLUSS Installation Normalerweise wird ein Zuluftschlauch verwendet. Es kann auch ein Umluftschlauch erforderlich sein. Alle Schläuche müssen konform sein mit den guten Praktiken, die in der Industrie Anwendung finden. Es ist darauf zu achten, dass die Schläuche nicht den Zugang zum VS behindern (Verdichterkammer, Gebläse oder Schaltkasten). -
Seite 8: Betrieb
Betrieb Anlagenstart ■ Achtung: Die Inbetriebnahme muss von einer dafür zugelassenen und kompetenten Person durchgeführt werden. Vor dem Start: • Sicherstellen, dass die elektrischen Anschlüsse fest angezogen sind. • Sicherstellen, dass das Innengerät und der Verflüssigungssatz waagerecht installiert sind. • Mit einem elektronischen Sensor sicherstellen, dass keine Lecks vorhanden sind. •... - Seite 9 Wartung / Anhang Wartung ■ Achtung: Die Wartung muss von einer dafür zugelassenen und kompetenten Person durchgeführt werden. Die Häufigkeit der Wartung ist der Umgebung und den Nutzungsbedingungen des Splits anzupassen. Während der Wartung ist es unter anderem ratsam: • den Zustand der IG- und VS-Filter zu prüfen, sie zu reinigen oder, gegebenenfalls, auszutauschen; •...
- Seite 10 Anhang Anhang 3: Vorschlag für elektrisches Material ■ Achtung: Die Installation muss von einer dafür zugelassenen und kompetenten Person durchgeführt werden. Kabeldurchmesser für den Leistungsanschluss der VS In diesem Anhang werden Kabeldurchmesser zum Leistungsanschluss für reversible FA vorgeschlagen. Bei FA Modellen, die nur eine Kühlfunktion besitzen, muss ein Abgleich mit dem Verbrauch der Innengeräte durchgeführt werden, falls diese mit elektrischer Heizoption ausgestattet sind.
- Seite 11 5 1 0...
- Seite 12 5 11...
- Seite 20 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
