Produktbeskrivelse
Opbygning håndvaskarmatur
1
2
3
11

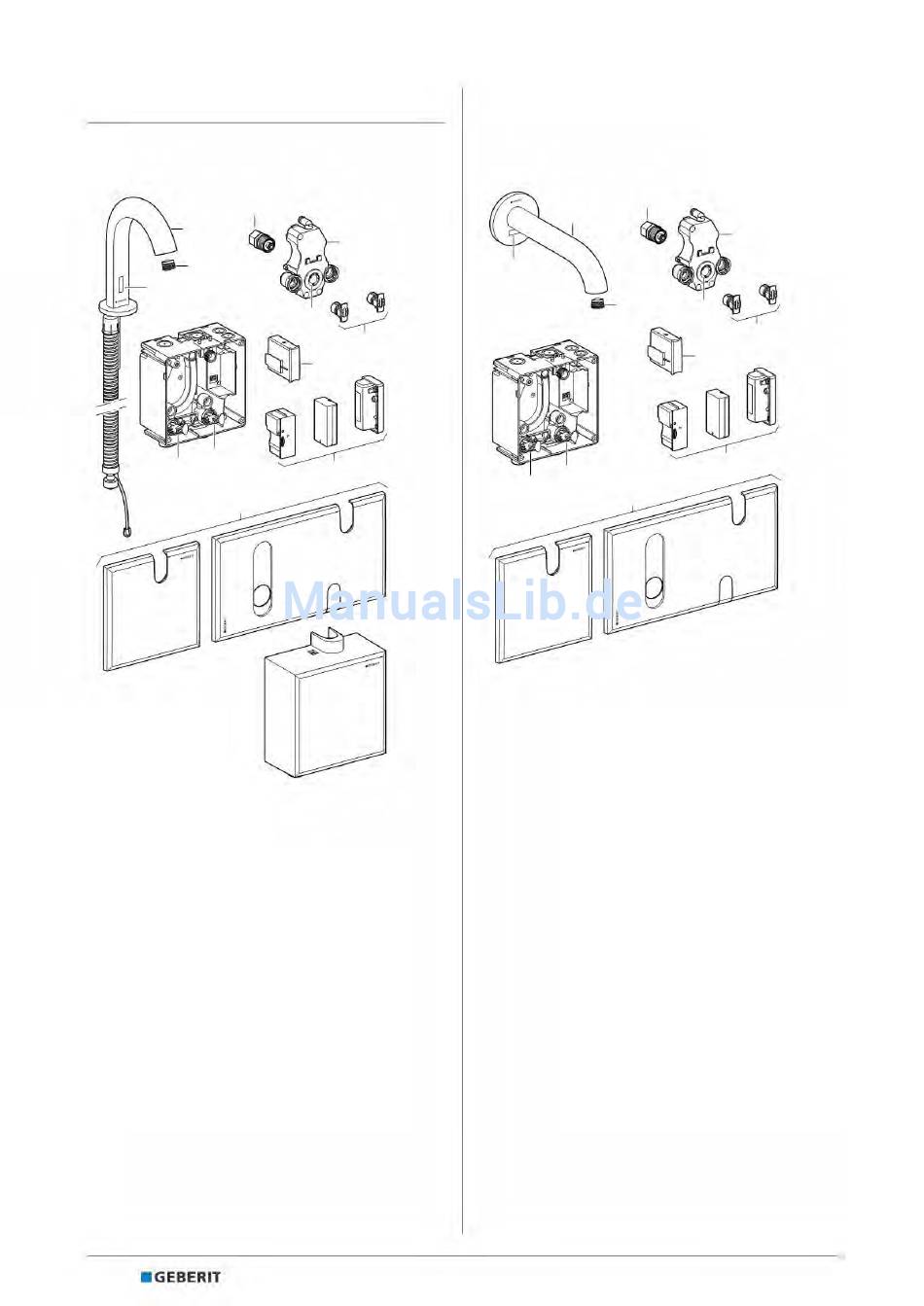

Billede 1: Geberit håndvaskarmaturerPiave og
Brenta, stående montage
1 Armaturhus med beskyttelsesslange
2 Luftindblander
3 Infrarød sensor
4 Afdækningsplade eller afdækningsskærm
5 Strømforsyning (netdel, batteriboks eller genop-
ladeligt batteri til generatordrift)
6 Funktionsenhed
7 Styringselektronik
8 Blander
9 Kurvefilter
10 Magnetventil
11 Afspærringsenheder
68
10
6
8
9
7
11
5
4
Opbygning vægarmatur
10
1
3
2
11
11
4
Billede 2: Geberit håndvaskarmaturer Piave og
Brenta, vægmontage
1 Armaturhus
2 Luftindblander
3 Infrarød sensor
4 Afdækningsplade
5 Strømforsyning (netdel, batteriboks eller genop-
ladeligt batteri til generatordrift)
6 Funktionsenhed
7 Styringselektronik
8 Blander
9 Kurvefilter
10 Magnetventil
11 Afspærringsenheder
6
8
9
7
5
