Opis proizvoda
Struktura stojeće armature
1
2
3
11

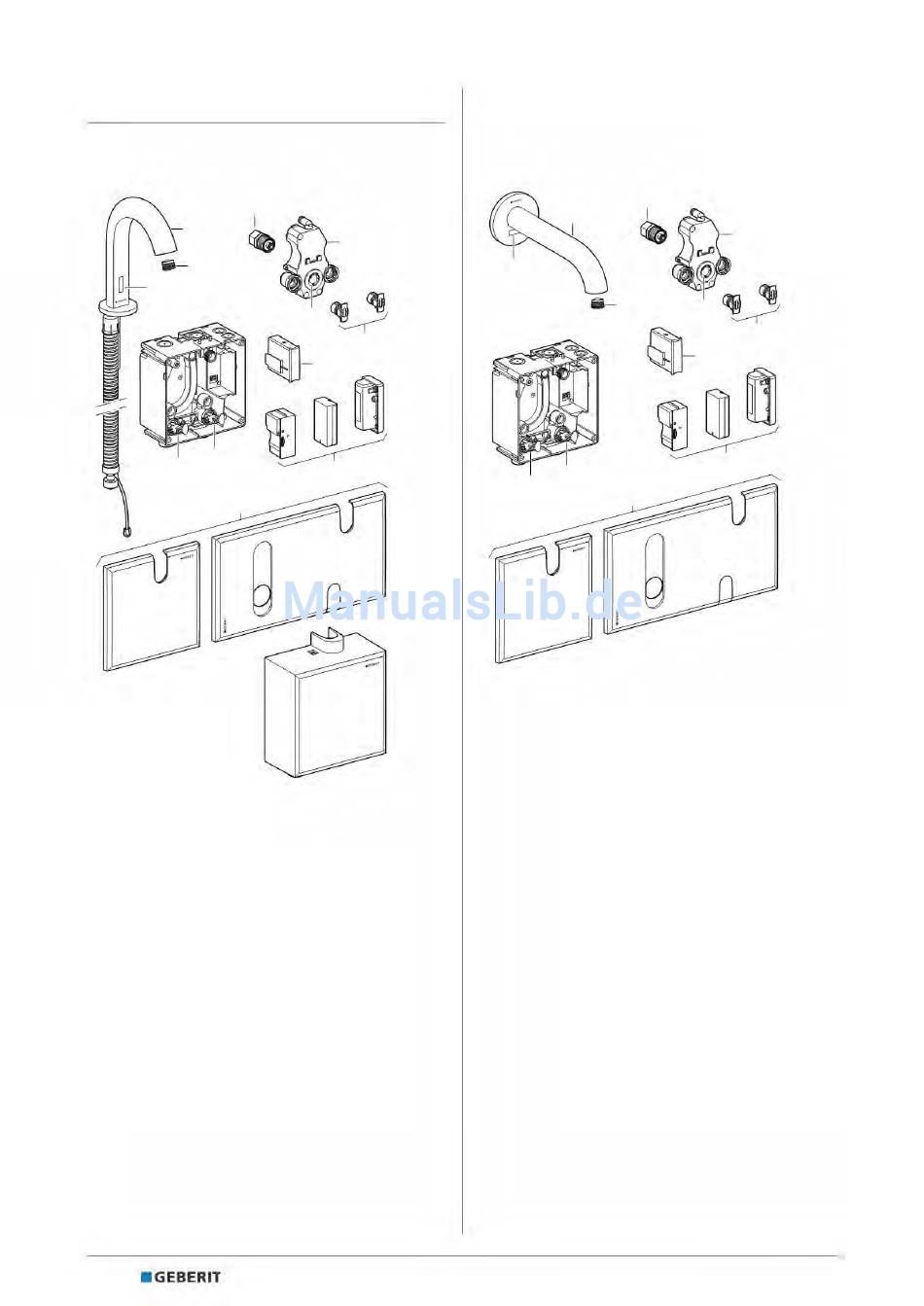

Slika 1: Geberit armature za umivaonik Piave i
Brenta, samostojeća montaža
1 Kućište sa zaštitnim crijevom
2 Perlator
3 Infracrveni senzor
4 Pokrovna ploča ili pokrov
5 Napajanje (mrežni dio, kutija za baterije ili
punjiva baterija za napajanje s pomoću
generatora)
6 Funkcionalna jedinica
7 Upravljačka elektronika
8 Mješač
9 Košarica filtra
10 Magnetni ventil
11 Zaporne jedinice
158
10
6
8
9
7
11
5
4
Struktura zidne armature
10
1
3
2
11
11
4
Slika 2: Geberit armature za umivaonik Piave i
Brenta, zidna montaža
1 Kućište
2 Perlator
3 Infracrveni senzor
4 Pokrovna ploča
5 Napajanje (mrežni dio, kutija za baterije ili
punjiva baterija za napajanje s pomoću
generatora)
6 Funkcionalna jedinica
7 Upravljačka elektronika
8 Mješač
9 Košarica filtra
10 Magnetni ventil
11 Zaporne jedinice
