Opis produktu

Konstrukcja baterii umywalkowej
stojącej
10
1
2
3
11
11
4

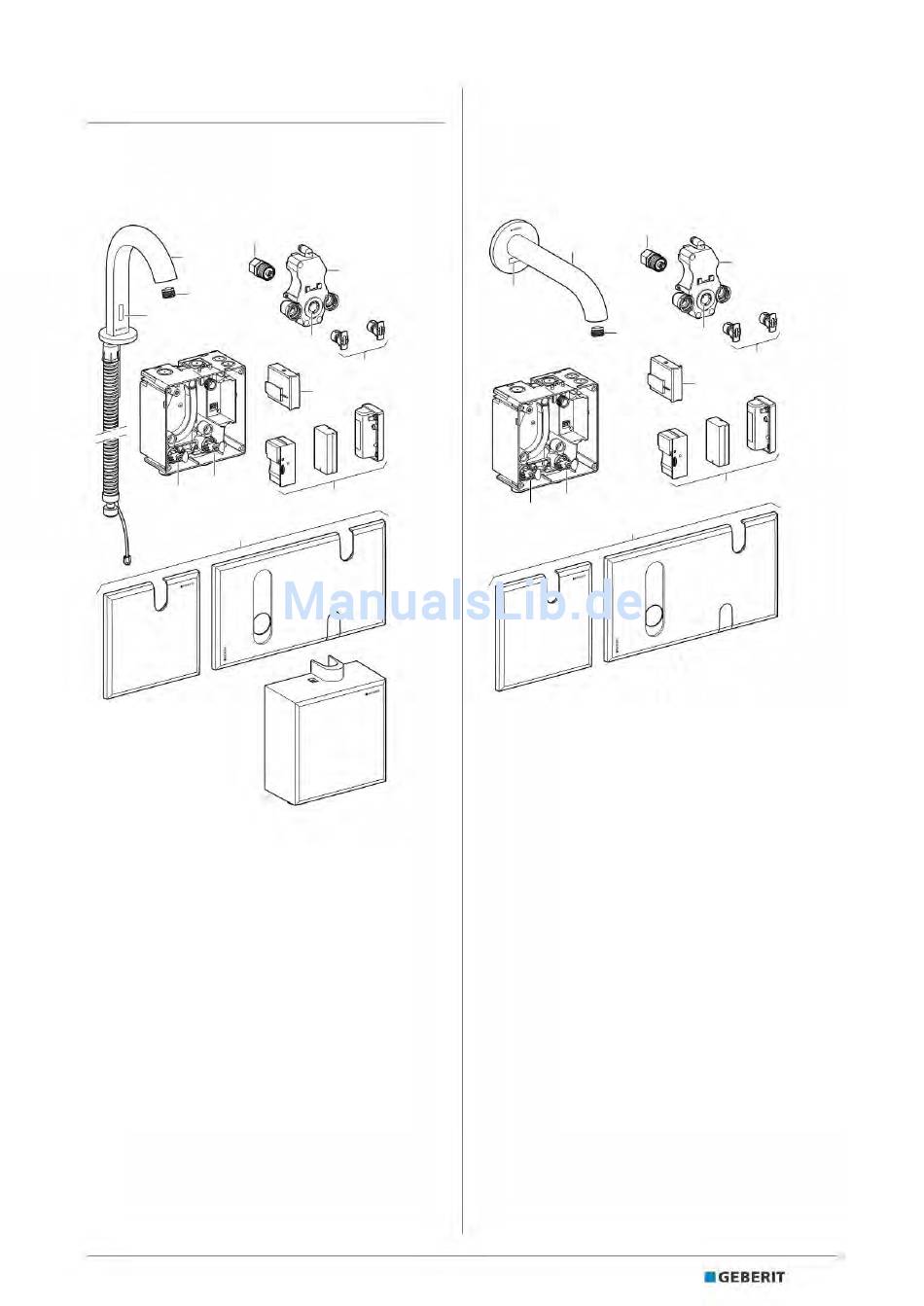

Rysunek 1: Baterie umywalkowe Geberit Piave i
Brenta, stojące
1 Korpus baterii z wężem ochronnym
2 Regulator strumienia
3 Czujnik podczerwieni
4 Płytka przykrywająca lub osłona
5 Zasilanie (zasilacz, gniazdo baterii lub akumula-
tor do zasilania generatorem)
6 Jednostka funkcjonalna
7 Moduł elektroniczny
8 Mieszacz
9 Filtr koszyczkowy
10 Zawór elektromagnetyczny
11 Jednostki odcinające
2011761803 © 09-2016
967.455.00.0 (00)
Budowa baterii umywalkowej
ściennej
6
8
9
7
5
Rysunek 2:
Brenta, montaż naścienny
10
1
3
2
11
11
4
Baterie umywalkowe Geberit Piave i
1 Korpus baterii
2 Regulator strumienia
3 Czujnik podczerwieni
4 Płytka przykrywająca
5 Zasilanie (zasilacz, gniazdo baterii lub akumula-
tor do zasilania generatorem)
6 Jednostka funkcjonalna
7 Moduł elektroniczny
8 Mieszacz
9 Filtr koszyczkowy
10 Zawór elektromagnetyczny
11 Jednostki odcinające
PL
6
8
9
7
5
