Descrição do produto
Estrutura da torneira de bancada
10
1
2
3
11
11
4

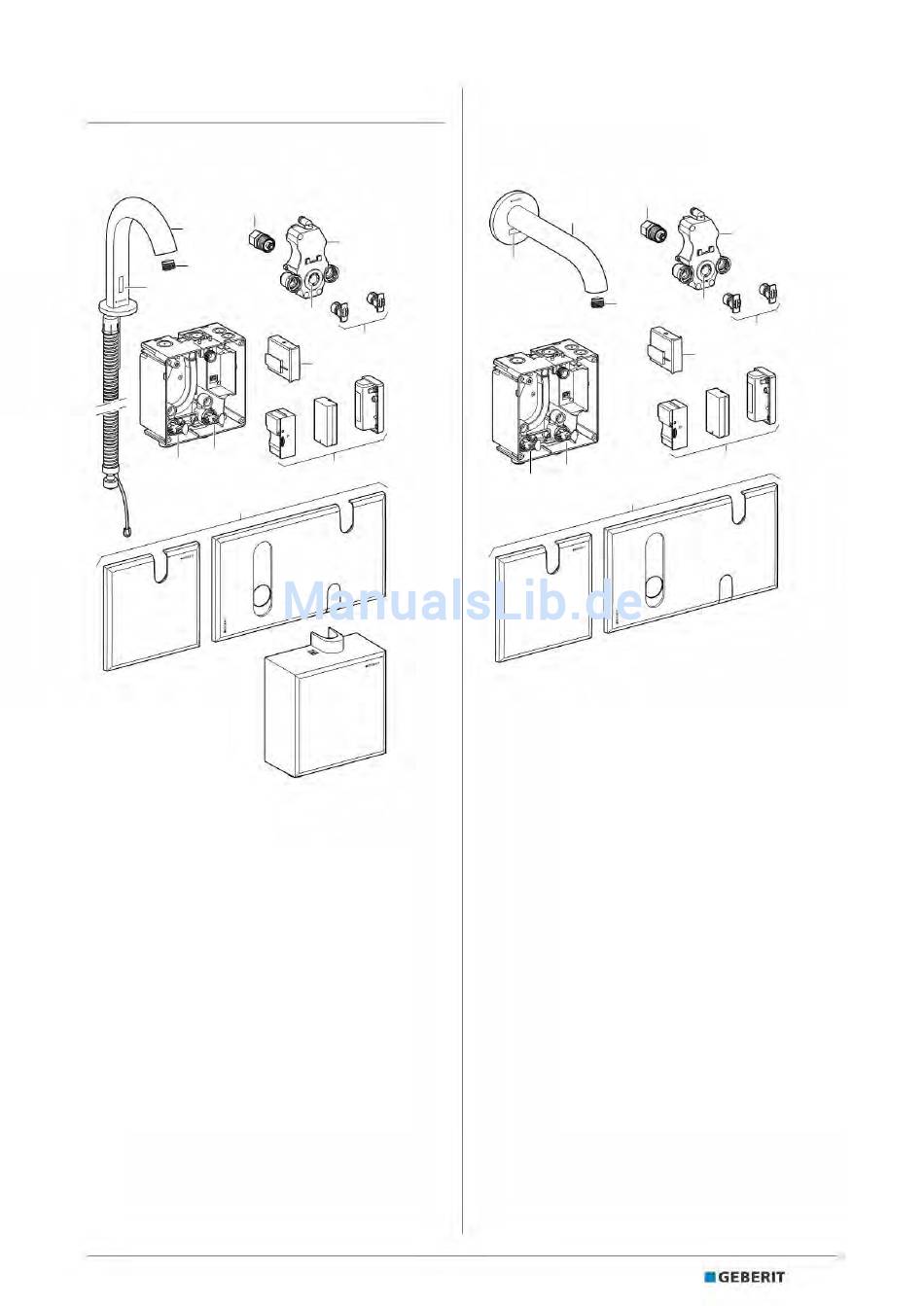

Figura 1: Torneiras de lavatório Geberit Piave e
Brenta, instalação em bancada
1 Corpo da torneira com tubo de proteção
2 Perlator da torneira
3 Sensor infravermelho
4 Placa de acesso ou tampa
5 Distribuição de corrente (fonte de alimentação
elétrica, caixa de pilhas ou pilha recarregável
para alimentação com gerador)
6 Unidade funcional
7 Controlo eletrónico
8 Misturadora
9 Filtro tipo cesto
10 Válvula de solenóide
11 Unidades de corte
2011761803 © 09-2016
967.455.00.0 (00)
Estrutura da torneira de parede
6
8
9
7
5
Figura 2:
Brenta, instalação à parede
10
1
3
2
11
11
4
Torneiras de lavatório Geberit Piave e
1 Corpo da torneira
2 Perlator da torneira
3 Sensor infravermelho
4 Placa de acesso
5 Distribuição de corrente (fonte de alimentação
elétrica, caixa de pilhas ou pilha recarregável
para alimentação com gerador)
6 Unidade funcional
7 Controlo eletrónico
8 Misturadora
9 Filtro tipo cesto
10 Válvula de solenóide
11 Unidades de corte
PT
6
8
9
7
5
